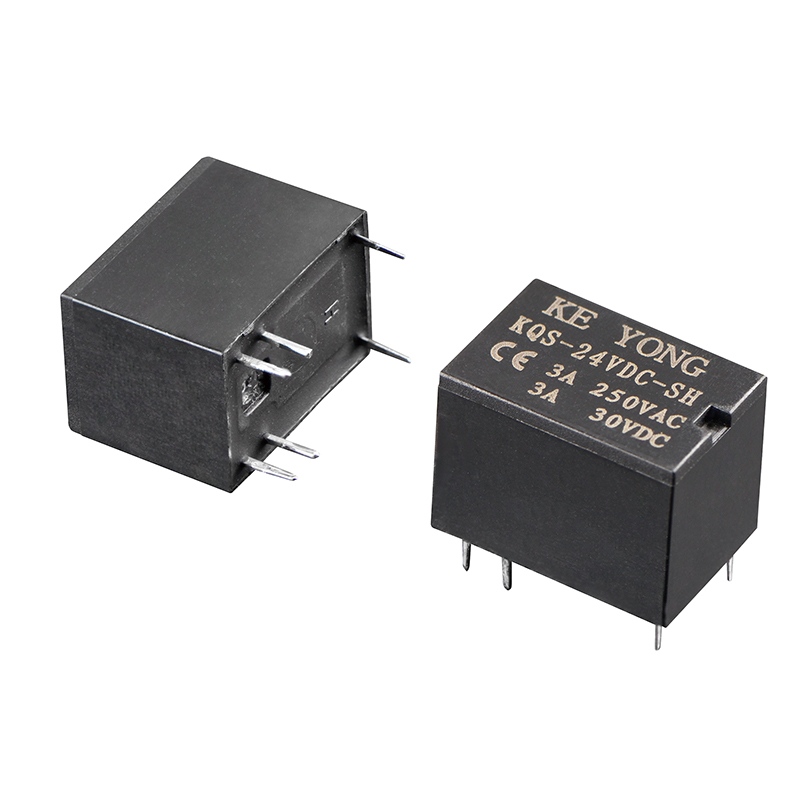

Das kostensparende Signalrelais KEYONG KQS(4100) mit schlankem Profil ist ein kompaktes 5-A-Leiterplatten-Signalrelais, das für Hersteller entwickelt wurde, die zuverlässige Schaltleistung bei optimierten Beschaffungskosten suchen. Es wurde für OEM-Anwendungen und industrielle elektronische Steuerungssysteme entwickelt und kombiniert stabile Signalübertragung, geringen Spulenstromverbrauch, hohe Empfindlichkeit und ein platzsparendes, schlankes Profil, wodurch es sich ideal für Automatisierungsgeräte, Telekommunikationsgeräte, Hausautomationssteuerungen, Haushaltsgeräte und industrielle Steuerplatinen eignet.
Dank seiner kunststoffversiegelten Konstruktion bietet der KQS(4100) wirksamen Schutz vor Staub und Umwelteinflüssen und gewährleistet so eine langfristige Betriebsstabilität bei anspruchsvollen Anwendungen. Es ist vollständig RoHS-konform, erfüllt internationale Marktanforderungen und unterstützt globale Beschaffungsanforderungen. Jedes Relais wird zu 100 % online getestet und einer strengen Qualitätsprüfung unterzogen, um eine gleichbleibende Leistung, schnelle Reaktionszeit und längere mechanische Lebensdauer zu gewährleisten.
Als professioneller Hersteller und Lieferant von Signalrelais in China bietet KEYONG Direktpreise ab Werk, stabile Produktionskapazität, OEM/ODM-Anpassung und technische Unterstützung, um Käufern dabei zu helfen, die Beschaffungskosten zu senken, ohne auf Qualität zu verzichten. Der KQS(4100) genießt großes Vertrauen für den Einsatz in Automatisierungssystemen, Telekommunikationsgeräten, drahtlosen Fernbedienungen, Smart-Home-Geräten und PCB-Steuermodulen.

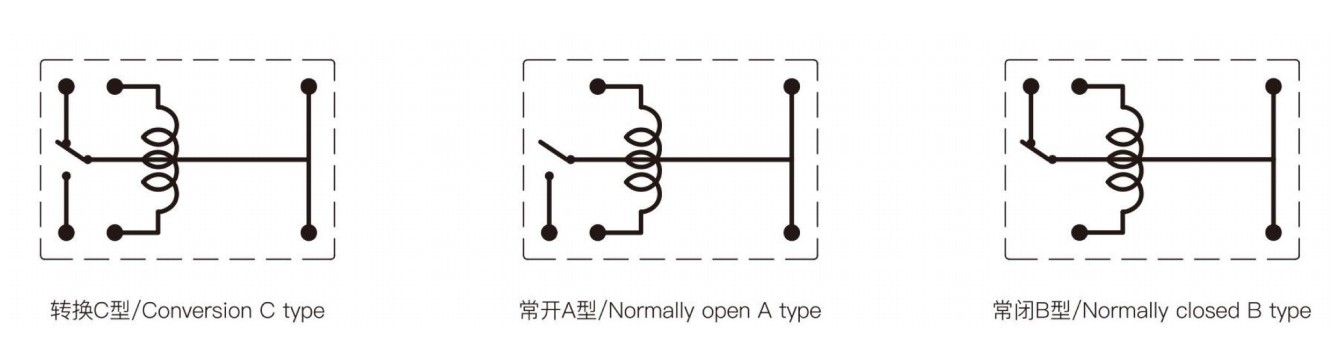

| Kontaktvereinbarung | ABC |
| Kontaktwiderstand | ≤50mQ (1A 6VDC) |
| Kontaktmaterial | Silberlegierung: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 1A 120VAC/3A 250VAC/30VDC |
| Maximale Schaltspannung | 250VAC/30VDC |
| Maximaler Schaltstrom | 5A |
| Maximale Schaltleistung | 750VA/90W |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 0,36 W (L) | 0,2W(H) | ||||||||||||
| Nennspannung (VDC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| Spulenwiderstand (Q ± 10 %) | 25 | 69.4 | 100 | 225 | 400 | 900 | 1600 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| Aufnahmespannung (max.) | 75 % (Nennspannung) | |||||||||||||
| Abfallspannung (Min.) | 5 % (Nennspannung) | |||||||||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 130 % (Nennspannung) | |||||||||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 100 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 1000VAC 1min |
|
|
Zwischen offenen Kontakten | 500VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤5ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤5ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Gewicht | Ca. 3,8 g | |
| Konstruktion | Versiegelt, flussmittelbeständig | |
Das kostensparende Signalrelais mit schlankem Profil von KEYONG wird häufig in elektronischen Systemen eingesetzt, die eine kompakte Größe, stabile Signalschaltung und kosteneffiziente Leistung erfordern. Sein schlankes PCB-Design und seine zuverlässigen elektrischen Eigenschaften machen es zur idealen Wahl für:
Industrielle Automatisierungsausrüstung– Steuerschaltungen, SPS-Module und Automatisierungsschnittstellenkarten
Telekommunikationsgeräte– Signalübertragungsumschaltung, Kommunikationsmodule und Netzwerkausrüstung
Smart-Home-Systeme– Intelligente Schalter, intelligente Bedienfelder und Hausautomationsgeräte
Haushaltsgeräte– Klimaanlagen, Waschmaschinen, Mikrowellenherde und Steuerplatinen
Sicherheits- und Alarmsysteme– Zutrittskontrollsysteme, Alarmmodule und Überwachungsgeräte
Energiemanagementsysteme– Steuerschalt- und Stromkreisschutzanwendungen mit geringem Stromverbrauch
Unterhaltungselektronik– Kompakte elektronische Produkte, die effiziente PCB-Relaislösungen erfordern
F1: Was ist der Hauptvorteil des KEYONG Slim Profile Signalrelais?
A: Es bietet ein hervorragendes Gleichgewicht zwischen kompakter Größe, 5-A-Schaltkapazität, geringem Stromverbrauch und wettbewerbsfähigen Fabrikpreisen und ist somit ideal für die Beschaffung großer Mengen.
F2: In welchen Branchen wird dieses Signalrelais üblicherweise verwendet?
A: Es wird häufig in der industriellen Automatisierung, Telekommunikationsgeräten, Smart-Home-Geräten, Haushaltsgeräten und PCB-Steuerungssystemen eingesetzt.
F3: Unterstützt KEYONG OEM- und kundenspezifische Relaislösungen?
A: Ja. Als professioneller Hersteller von Signalrelais in China bietet KEYONG OEM/ODM-Dienstleistungen an, einschließlich kundenspezifischer Spulenspannung, Kontaktkonfiguration und Verpackung.
F4: Ist dieses Relais für Leiterplattendesigns mit hoher Dichte geeignet?
A: Ja. Aufgrund seines schlanken Profils und seiner kompakten Grundfläche eignet es sich hervorragend für platzsparende Leiterplattenanwendungen.
F5: Warum sollten Sie KEYONG als Ihren Signalrelaislieferanten wählen?
A: KEYONG bietet Direktpreise ab Werk, strenge Qualitätskontrolle, stabile Produktionskapazität und zuverlässige langfristige Versorgungsunterstützung für globale Relaiskäufer.
