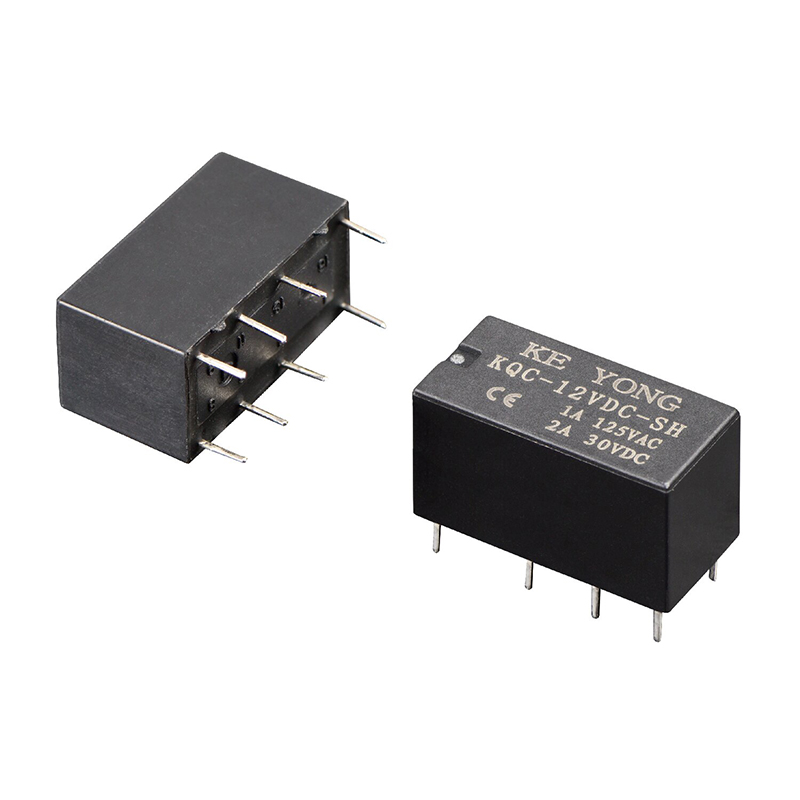

KEYONG KQC(4078) ist ein kompaktes DPDP-Signalrelais für die Oberflächenmontage, das für Präzisionsschaltungen in der Telekommunikation, medizinischen Überwachung, Büroautomation, Sicherheitssystemen und Sensorsteuerungsanwendungen entwickelt wurde. Ausgestattet mit gegabelten Kontakten für eine stabile Signalübertragung, bietet es eine Schaltleistung von 125 VA/60 W und eine Kontaktbelastbarkeit von 2 A bei 30 V Gleichstrom für eine zuverlässige Schaltkreisleistung. Es wurde gemäß den FCC-Teil-68-Standards gebaut und bietet einen Überspannungsschutz von 1500 V und eine Spannungsfestigkeit von 1000 V AC für verbesserte Isolierung und Sicherheit. Sein ultrakompaktes SMT-Design unterstützt automatisierte Pick-and-Place-Montage und Reflow-Löten, während die mit Epoxidharz versiegelte Struktur Schutz beim Wellenlöten und Reinigen gewährleistet und es zu einer effizienten und zuverlässigen Wahl für die moderne Elektronikfertigung macht.
• Gegabelte Kontakte für stabile und genaue Signalumschaltung
• 125VA/60W Schaltleistung
• 2A 30VDC Kontaktbelastbarkeit
• 1500 V Überspannungsfestigkeit
• Spannungsfestigkeit 1000VAC
• Kompaktes SMT-Design für automatisierte Produktion
• Epoxidversiegelt für verbesserten Prozessschutz
• Geringer Stromverbrauch mit schneller Schaltreaktion
• Monostabiler Betrieb und lange Lebensdauer
• Erhältlich in Tape-and-Reel- oder Tubenverpackung
Das oberflächenmontierte DPDP-Signalrelais von KEYONG wurde entwickelt, um die Anforderungen moderner Schaltungsdesigns zu erfüllen, bei denen die Optimierung des Leiterplattenplatzes und die Schaltgenauigkeit von entscheidender Bedeutung sind.
Zu den wichtigsten Vorteilen gehören:
●Kompakte Oberflächenmontagestruktur für die automatisierte Leiterplattenmontage
●DPDP-Kontaktkonfiguration für flexible Schaltkreissteuerung
●Hohe Schaltempfindlichkeit für Signalübertragung mit geringer Leistung
●Ausgezeichnete Spannungsfestigkeit für erhöhte Stromkreissicherheit
●Stabile Leistung im Dauerbetrieb
●Lange mechanische und elektrische Lebensdauer
●Geeignet für Reflow-Lötprozesse
Als erfahrener chinesischer Relaislieferant stellt KEYONG sicher, dass jedes oberflächenmontierte DPDP-Signalrelais bei Massenproduktionsanwendungen eine gleichbleibende Leistung liefert.

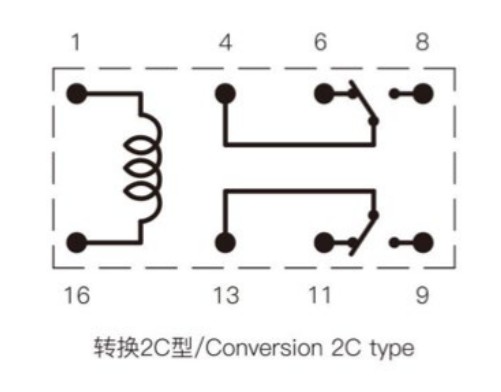

| Kontaktvereinbarung | 2C |
| Kontaktwiderstand | ≤50mΩ (1A 6VDC) |
| Kontaktmaterial | Silberlegierung: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 1A 120VAC,2A 30VDC |
| Maximale Schaltspannung | 220VAC/30VDC |
| Maximaler Schaltstrom | 2A |
| Maximale Schaltleistung | 125VA/60W |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 0,36 W (L) | 0,2W(H) | ||||||||||||
| Nennspannung (VDC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| Spulenwiderstand (Ω ± 10 %) | 25 | 69.4 | 100 | 225 | 400 | 900 | 1600 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| Aufnahmespannung (max.) | 75 % (Nennspannung) | |||||||||||||
| Abfallspannung (Min.) | 5 % (Nennspannung) | |||||||||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 130 % (Nennspannung) | |||||||||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 100 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 1000VAC 1min |
|
|
Zwischen offenen Kontakten | 500VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤6ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤5ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃ | |
| Stoßfestigkeit | Funktional | 196m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Gewicht | Ca. 6g | |
| Konstruktion | Versiegelt, flussmittelbeständig | |
Das oberflächenmontierbare DPDP-Signalrelais von KEYONG wird häufig in elektronischen Präzisionssystemen eingesetzt, die eine stabile Signalumschaltung bei geringem Strom erfordern.
Typische Anwendungen sind:
●Kommunikationsmodule
●Sicherheits- und Überwachungssysteme
●Steuerplatinen für die Industrieautomation
●Smart-Home-Controller
●Testinstrumente
●Medizinische elektronische Geräte
●Überwachungssysteme für erneuerbare Energien
●Elektronische Hilfssysteme für Kraftfahrzeuge
Als professioneller Hersteller von Signalrelais in China liefert KEYONG oberflächenmontierte DPDP-Signalrelaislösungen für verschiedene Branchen weltweit.
1. Ist dieses oberflächenmontierte DPDP-Signalrelais für die automatisierte SMT-Produktion geeignet?
Ja. Das Relais wurde speziell für Oberflächenmontageanwendungen entwickelt und ist mit automatisierten Pick-and-Place-Montagelinien kompatibel, was Kunden dabei hilft, die Fertigungseffizienz zu verbessern und gleichzeitig die Montagegenauigkeit beizubehalten.
2. Wie stellt KEYONG eine stabile Relaisleistung sicher?
Als etablierte Relaisfabrik in China nutzt KEYONG vollautomatische Produktionslinien, die mit Präzisionswickel-, Montage-, Inspektions- und Prüfgeräten ausgestattet sind. Jedes oberflächenmontierte DPDP-Signalrelais besteht eine strenge Überprüfung der elektrischen Parameter, Kontaktwiderstandstests und Haltbarkeitsprüfungen.
3. Kann KEYONG OEM- oder kundenspezifische Anforderungen unterstützen?
Ja. KEYONG ist ein erfahrener OEM-Relaishersteller und -lieferant. Wir unterstützen kundenspezifische Spulenspannungen, Anschlusskonfigurationen, Verpackungsanforderungen und anwendungsspezifische technische Anpassungen entsprechend den Projektanforderungen.
4. Welche Zertifizierungen hat dieses Signalrelais?
KEYONG-Produkte sind von international anerkannten Organisationen wie UL, TÜV, CQC, CE und RoHS zertifiziert und gewährleisten so die Einhaltung globaler Qualitäts- und Sicherheitsanforderungen.
5. Wie hoch ist die Produktionskapazität für Großbestellungen?
Die KEYONG-Relaisfabrik erstreckt sich über 12.000 Quadratmeter und verfügt über eine jährliche Produktionskapazität von mehr als 80 Millionen Relaiseinheiten. Dies gewährleistet stabile Lieferzeiten sowohl für Standard- als auch für kundenspezifische Bestellungen von DPDP-Signalrelais für die Oberflächenmontage.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. ist ein professioneller Relaishersteller, der Forschung und Entwicklung, Produktion, Vertrieb und technischen Service integriert. Seit 2012 hat KEYONG eine langfristige Zusammenarbeit mit Kunden in den Bereichen Automobilelektronik, Laden und Speichern erneuerbarer Energien, Kommunikationsausrüstung, industrielle Automatisierung und intelligente Elektronik aufgebaut.
Wenn Sie sich für KEYONG entscheiden, arbeiten Sie direkt mit einem zuverlässigen chinesischen Hersteller und Signalrelaislieferanten zusammen, der über starke Produktionskapazitäten, strenge Qualitätskontrolle und reaktionsschnellen Service-Support verfügt.
Für Käufer, die einen zuverlässigen Hersteller von DPDP-Signalrelais für die Oberflächenmontage suchen, bietet KEYONG wettbewerbsfähige Fabrikpreise, stabile Qualität und professionelle Projektunterstützung für die globale OEM- und Großhandelskooperation.
