Das 50-A-Miniatur-Hochleistungsrelais von Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. ist für zuverlässiges Hochstromschalten in kompakten elektronischen und elektrischen Systemen konzipiert. Als professioneller Relaishersteller in China konzentriert sich KEYONG seit 2012 auf die Entwicklung und Produktion elektromagnetischer Relais und beliefert globale Branchen wie Automobilelektronik, Speicherung erneuerbarer Energien, industrielle Automatisierung, Kommunikationsausrüstung, Sicherheitssysteme und Haushaltsgeräte.
Mit einer Fabrikfläche von 12.000 Quadratmetern und mehreren automatisierten Produktionslinien hat KEYONG RELAY eine stabile Produktionskapazität von über 80 Millionen Stück pro Jahr aufgebaut. Das Unternehmen integriert Forschung und Entwicklung, Produktion, Tests und Kundendienst und bietet eine komplette Relaislösung für globale Kunden, die einen zuverlässigen chinesischen Hersteller, Lieferanten und Fabrikpartner suchen.
Dieses 50-A-Miniatur-Hochleistungsrelais wurde entwickelt, um eine stabile Leistung unter Hochlastbedingungen zu liefern und gleichzeitig eine kompakte Grundfläche beizubehalten, die für die Leiterplattenmontage und Anwendungen mit begrenztem Platz geeignet ist.

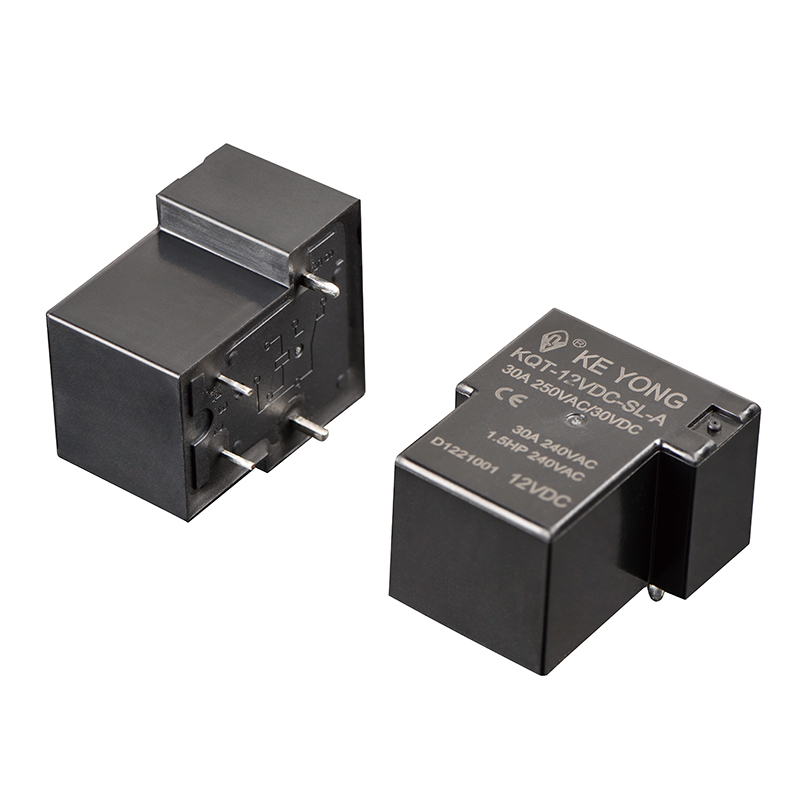

Das KEYONG 50A Miniatur-Hochleistungsrelais ist ein kompaktes elektromagnetisches Schaltgerät, das für Hochstromsteuerungsanwendungen entwickelt wurde. Es gewährleistet eine stabile Schaltleistung, eine hohe elektrische Lebensdauer und zuverlässige Isolationssicherheit und eignet sich daher für anspruchsvolle Industrie- und Automobilumgebungen.
Es wird häufig in Systemen eingesetzt, die eine Hochstromlaststeuerung erfordern, insbesondere dort, wo Platzersparnis und lange Lebensdauer von entscheidender Bedeutung sind.
●Kompaktes Miniaturdesign, geeignet für PCB-Layouts mit hoher Dichte
●Hohe Stromschaltfähigkeit bis zu 50 A ohmscher Last
●Starke Spannungsfestigkeit gewährleistet sicheren Betrieb unter Hochspannungsbedingungen
●Geringer Spulenstromverbrauch für energieeffizientes Systemdesign
●Lange mechanische und elektrische Lebensdauer für industrielle Zuverlässigkeit
●Stabile Kontaktleistung mit hoher Lichtbogen- und Verschleißfestigkeit
●Geeignet für automatisierte Montagelinien
Als Hersteller von KEYONG-Relais in China werden in jeder Produktionsphase strenge Qualitätskontrollen durchgeführt, um eine gleichbleibende Leistung sicherzustellen.

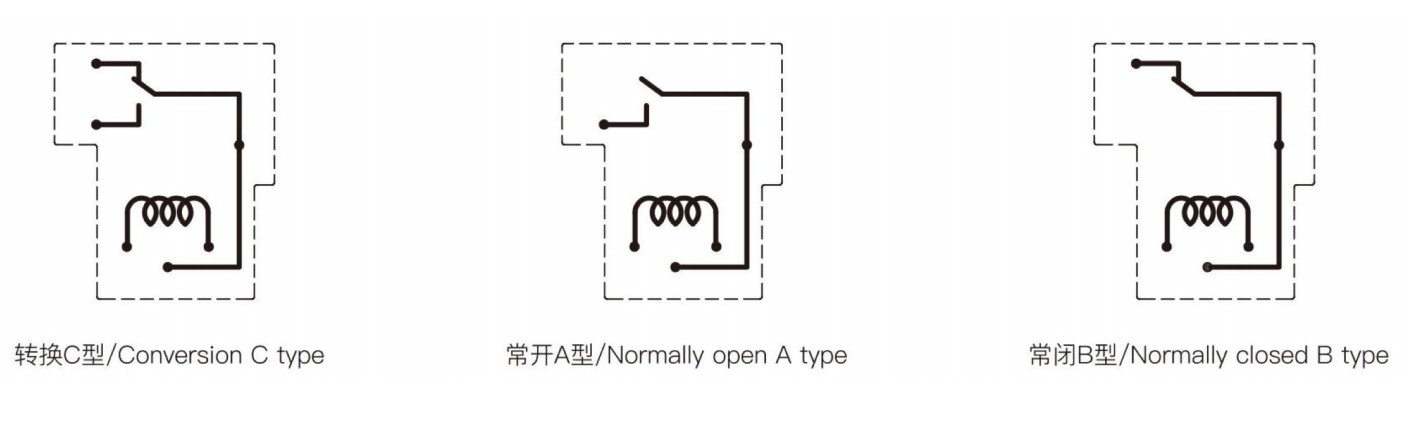

| Kontaktvereinbarung | ABC |
| Kontaktwiderstand | ≤100mΩ (1A 6VDC) |
| Kontaktmaterial | Silberlegierung: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 20A/30A/50A 250VAC, 1-1/2HP240VAC, 1HP 120VAC |
| Maximale Schaltspannung | 250VAC |
| Maximaler Schaltstrom | 50A |
| Maximale Schaltleistung | 7500VA |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 0,9W(L) | |||||||
| Nennspannung (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Spulenwiderstand (Ω ± 10 %) | 27.7 | 40 | 90 | 160 | 360 | 640 | 1440 | 2560 |
| Aufnahmespannung (max.) | 75 % (Nennspannung) | |||||||
| Abfallspannung (Min.) | 10 % (Nennspannung) | |||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 130 % (Nennspannung) | |||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 1000 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 2000VAC/4000VAC 1min |
|
|
Zwischen offenen Kontakten | 1500VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤15ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤10ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃/+105℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Gewicht | ca. 309 | |
| Konstruktion | Offen versiegelt | |
| Besonderheit | Miniatur-50A-Relais | Konventionelles Relais |
|---|---|---|
| Größe | Kompakt | Größer |
| Stromverbrauch | Untere | Höher |
| PCB-Platz | Spart Platz | Erfordert mehr |
| Wärmeleistung | Optimiert | Standard |
Wenn Sie sich für KEYONG entscheiden, arbeiten Sie mit einem professionellen Relaishersteller und Fabriklieferanten in China zusammen, der über starke technische und Produktionskapazitäten verfügt.
●Über 10 Jahre Erfahrung in der Relaisherstellung
●12000㎡ moderne Produktionsanlage
●Jährliche Produktion über 80 Millionen Relais
●Umfassendes Produktportfolio elektromagnetischer Relais
●Starke OEM- und Anpassungsfähigkeit
●Stabile globale Lieferkette, die Nordamerika, Europa, den Nahen Osten und Südostasien abdeckt
KEYONG RELAY konzentriert sich auf die langfristige Zusammenarbeit mit globalen Distributoren und OEM-Partnern und bietet gleichbleibende Qualität und zuverlässige Lieferung.
Alle KEYONG-Produkte werden unter strengen Qualitätskontrollsystemen hergestellt und haben mehrere internationale Zertifizierungen bestanden:
●UL-Zertifizierung
●TÜV-Zertifizierung
●CQC-Zertifizierung
●CE-Zertifizierung
●RoHS-Konformität
CE
CQC
RoHS
TÜV
UL
Jedes Relais durchläuft vor dem Versand mehrere Testphasen, darunter elektrische Leistungstests, Haltbarkeitstests und Sicherheitsprüfungen.
1.Was ist die Hauptanwendung eines 50A-Miniaturrelais?
Es wird hauptsächlich zum Hochstromschalten in Automobilsystemen, in der industriellen Automatisierung und in Energieanlagen verwendet, wo kompakte Größe und hohe Belastbarkeit erforderlich sind.
2.Kann dieses Relais in erneuerbaren Energiesystemen verwendet werden?
Ja, es wird aufgrund seiner stabilen Hochstromleistung häufig in neuen Energieladesystemen, Solarwechselrichtern und Energiespeicheranwendungen eingesetzt.
3.Ist bei KEYONG eine OEM-Anpassung möglich?
Ja, KEYONG unterstützt OEM- und kundenspezifische Relaislösungen basierend auf Spannung, Spulenspezifikation und Anwendungsanforderungen.
4.Wie stellt KEYONG die Produktqualität sicher?
Alle Produkte werden nach dem ISO 9001:2015-System hergestellt und mit automatisierten Prüfgeräten getestet, um vor der Auslieferung eine gleichbleibende Qualität sicherzustellen.
5. Unterstützt KEYONG Großbestellungen?
Ja, als Relaisfabrik in China unterstützt KEYONG Groß- und Großbestellungen mit stabiler Produktionskapazität und flexiblen Lieferplänen.
