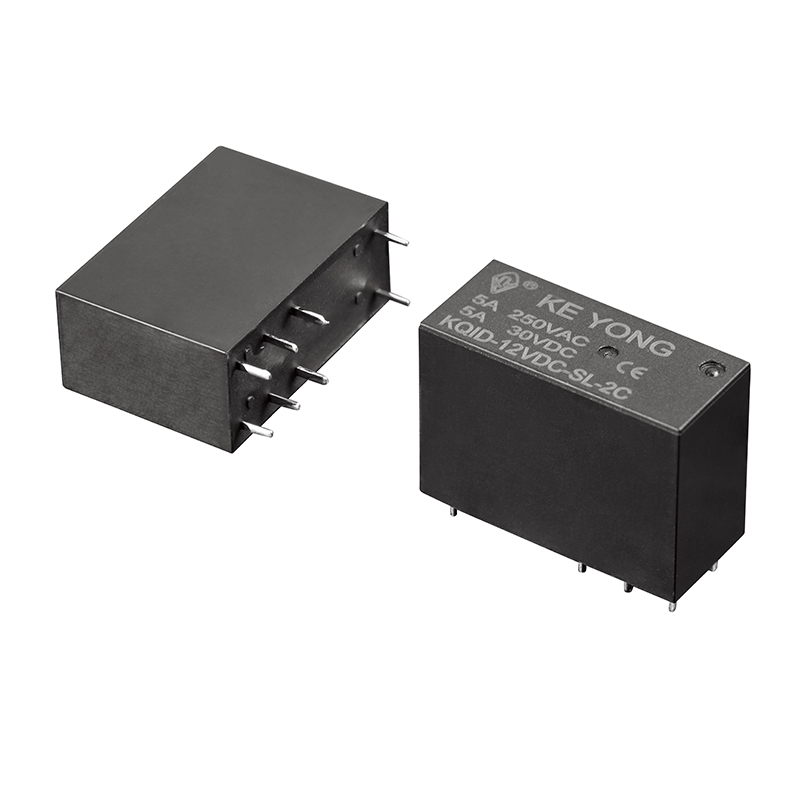

Das hochempfindliche, vollständig abgedichtete Signalrelais KQID(14F-2P) von NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. ist ein kompaktes und zuverlässiges Leiterplattenrelais, das für Schaltkreisanwendungen mit hoher Dichte entwickelt wurde, die stabile Signalschaltung, verstärkte Isolierung und langfristige Haltbarkeit erfordern. Dieses vollständig abgedichtete Signalrelais wurde für die industrielle Automatisierung, intelligente Geräte, Instrumentierung und Steuerungssysteme entwickelt und bietet eine hervorragende elektrische Leistung mit einer Schaltkapazität von 5 A und einer Durchschlagsfestigkeit von 5000 V AC zwischen Spule und Kontakten für erhöhte Betriebssicherheit.
Der KQID(14F-2P) besteht aus Kontakten aus Premium-Silberlegierung (AgSnO, AgSnO3, AgNi) und gewährleistet einen niedrigen Kontaktwiderstand, eine hohe Schaltstabilität und eine längere Lebensdauer. Seine abgedichtete Konstruktion schützt interne Komponenten effektiv vor Staub, Feuchtigkeit und Umweltverschmutzung und macht ihn zur idealen Wahl für anspruchsvolle elektronische Anwendungen.
●Kompaktes PCB-Relaisdesign für elektronische Baugruppen mit hoher Dichte
●5A Kontaktschaltkapazität bei 250VAC/30VDC ohmscher Last
● Spannungsfestigkeit von 5.000 VAC für verstärkte Isolierung und elektrische Sicherheit

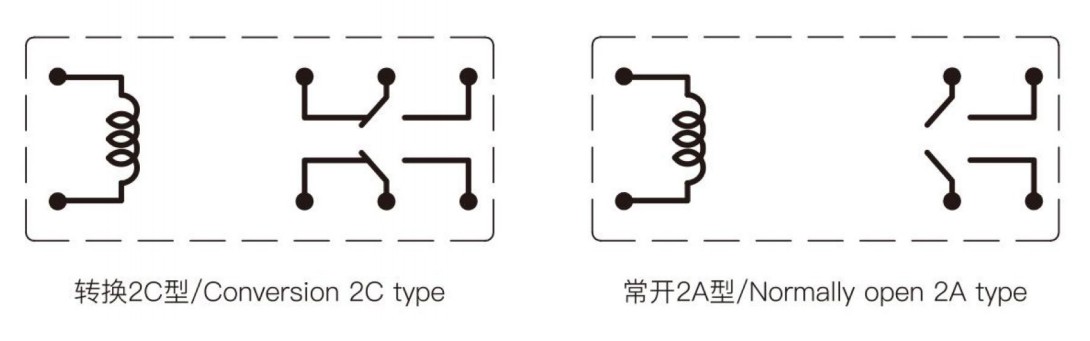

●Erhältlich in den Kontaktformen 2A, 2B und 2C für flexibles Schaltungsdesign
●Hochwertige AgSnO / AgSnO3 / AgNi-Kontaktmaterialien für zuverlässige Leitfähigkeit
●Niedriger Kontaktwiderstand ≤100 mΩ für effiziente Signalübertragung
●Die vollständig abgedichtete Relaisstruktur verhindert das Eindringen von Feuchtigkeit, Staub und Verunreinigungen
●Große Spulenspannungsoptionen von 5 V bis 48 V DC
●Betriebstemperaturbereich: -40 °C bis +85 °C
●Mechanische Lebensdauer über 10 Millionen Betätigungen
●Optimiert für industrielle Steuerungssysteme, Smart-Home-Geräte, Instrumentierung und Automatisierungsgeräte
| Kontaktvereinbarung | 2A,2B,2C |
| Kontaktwiderstand | ≤50mΩ (1A 6VDC) |
| Kontaktmaterial | Silberlegierung: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 5A 250VAC/30VDC |
| Maximale Schaltspannung | 277VAC/30VDC |
| Maximaler Schaltstrom | 5A |
| Maximale Schaltleistung | 1385VA/150W |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 0,54 W (L) | 0,72W(T) | ||||||||||||||
| Nennspannung (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Spulenwiderstand (Ω ± 10 %) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Aufnahmespannung (max.) | 80 % (Nennspannung) | |||||||||||||||
| Abfallspannung (Min.) | 5 % (Nennspannung) | |||||||||||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 130 % (Nennspannung) | |||||||||||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 1000 MQ (5000 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 5000VAC 1min |
|
|
Zwischen Kontaktsätzen | 3000VAC 1min |
|
|
Zwischen offenen Kontakten | 1000VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤15ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤5ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Gewicht | Ca. 15g | |
| Konstruktion | Versiegelt, flussmittelbeständig | |
Vollständig abgedichtete Signalrelais von KEYONG werden häufig verwendet in:
Automobilelektronik
Karosseriekontrollsysteme, Lichtsteuerung, ECU-Systeme
Kommunikationsausrüstung
Signalübertragungsmodule, Schalttafeln, Kommunikationsterminals
Sicherheits- und Überwachungssysteme
Alarmsysteme, Zugangskontrollgeräte, Überwachungsgeräte
Industrielle Automatisierung
SPS-Steuerungsmodule, Automatisierungsschnittstellen, intelligente Bedienfelder
Haushaltsgeräte
Smart-Home-Steuertafeln, Klimaanlagen, Waschmaschinen
Erneuerbare Energiesysteme
Steuerkreise für Energiespeicher und Lademanagementsysteme
Als vertrauenswürdiger chinesischer Relaislieferant erfüllen KEYONG-Produkte internationale Standards und Zertifizierungen:
●UL-Zertifizierung
●TÜV-Zertifizierung
●CQC-Zertifizierung
●CE-Zertifizierung
●RoHS-Konformität
CE
CQC
RoHS
TÜV
UL
Diese Zertifizierungen belegen unser Engagement für Produktsicherheit, Zuverlässigkeit und Umweltverantwortung.
