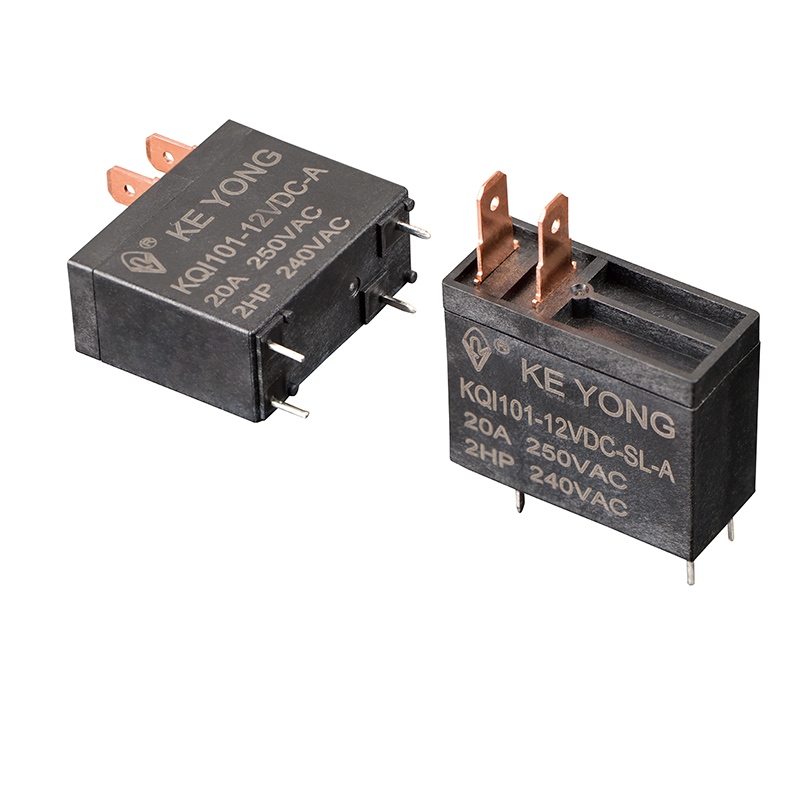

Das Miniatur-Leistungs-PCB-Relais zum Schalten von 20 A ist für Hochstrom-Schaltanwendungen konzipiert, bei denen Stabilität, Sicherheit und lange Lebensdauer von entscheidender Bedeutung sind. Dieses Produkt wird von KEYONG, einem professionellen chinesischen Hersteller, Lieferanten und Werk für elektromagnetische Relais, hergestellt und ist darauf ausgelegt, zuverlässige Leistung in kompakten, auf Leiterplatten montierten Systemen zu liefern.
Aufgrund seiner hohen elektrischen Haltbarkeit und konsistenten Kontaktleistung wird dieses Relais häufig in industriellen Steuerungssystemen, Automobilelektronik, Haushaltsgeräten und Energieverwaltungsmodulen eingesetzt. Es wurde unter strengen Qualitätskontrollstandards entwickelt, um einen stabilen Betrieb in anspruchsvollen Umgebungen zu gewährleisten.
Als vertrauenswürdiger Relaislieferant in China konzentriert sich KEYONG auf Präzisionsfertigung und kontinuierliche Verbesserung, um sicherzustellen, dass jedes Relais den globalen Anwendungsanforderungen entspricht.
●Kompaktes Miniaturdesign, geeignet für die Leiterplatteninstallation
●Stabile 20-A-Schaltfähigkeit für Hochstromlasten
●Zuverlässige elektromagnetische Leistung mit geringem Kontaktwiderstand
●Starke Beständigkeit gegen elektrische Abnutzung für längere Lebensdauer
●Konzipiert für automatisierte Leiterplattenmontageprozesse
●Geeignet sowohl für industrielle als auch für Unterhaltungselektronikanwendungen
Das Produkt spiegelt das Engagement von KEYONG als professioneller Relaishersteller in China wider, der sich auf Haltbarkeit, Konsistenz und Anwendungsflexibilität konzentriert.
Die Wahl des richtigen Miniatur-Leistungs-PCB-Relais zum Schalten von 20 A ist entscheidend für die Gewährleistung einer stabilen Schaltkreisleistung und einer langen Lebensdauer. Als professioneller Hersteller und Lieferant von Relais in China bietet KEYONG technische Beratung, um Kunden bei der Auswahl des am besten geeigneten Relais für verschiedene Anwendungen zu unterstützen.
Bei der Auswahl eines 20-A-Leiterplattenrelais berücksichtigen Ingenieure normalerweise die folgenden Faktoren:
Ladetyp: ohmsche Last (Heizungen, Lampen) oder induktive Last (Motoren, Kompressoren)
Strombedarf schalten: Dauerstrom vs. Einschaltstrom
Kompatibilität der Spulenspannung: passendes Steuerkreisdesign
PCB-Layoutraum: Kompakte Designanforderungen für Platinen mit hoher Dichte
Elektrische Lebenserwartung: Häufigkeit der Schaltzyklen
Anforderung an die Sicherheitszertifizierung: UL-, TÜV- und CE-Standards für Exportmärkte
Für Hochstromanwendungen wie Automobilsysteme oder industrielle Steuerplatinen bietet ein Miniatur-Leistungsrelais mit einer Nennleistung von 20 A ein Gleichgewicht zwischen kompakter Größe und zuverlässiger Schaltkapazität, insbesondere wenn der Platz auf der Leiterplatte begrenzt ist.
Als erfahrene Relaisfabrik in China bietet KEYONG technische Unterstützung, um Kunden dabei zu helfen, eine unterbewertete oder überdimensionierte Relaisauswahl zu vermeiden und so Kosteneffizienz und Systemstabilität sicherzustellen.

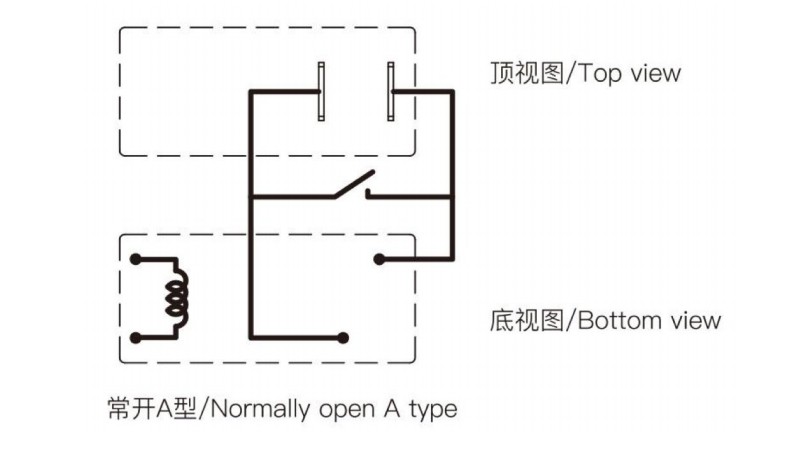

| Kontaktvereinbarung | A |
| Kontaktwiderstand | ≤100mΩ |
| Kontaktmaterial | Silberlegierung: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 20A 250VAC |
| Maximale Schaltspannung | 250VAC/30VDC |
| Maximaler Schaltstrom | 20A |
| Maximale Schaltleistung | 4000VA |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 0,54 W (L) | 0,72W(T) | ||||||||||||||
| Nennspannung (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Spulenwiderstand (Ω ± 10 %) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Aufnahmespannung (max.) | 80 % (Nennspannung) | |||||||||||||||
| Abfallspannung (Min.) | 5 % (Nennspannung) | |||||||||||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 130 % (Nennspannung) | |||||||||||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 1000M2 | |
| Spannungsfestigkeit (Leckstrom 1mA) | Zwischen Spule und Kontakten | 5000VAC 1min |
|
|
Zwischen offenen Kontakten | 1000VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤20 ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤10ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Gewicht | Ca. 17g | |
| Konstruktion | Flussmittelbeständig | |
Das Miniatur-Leistungs-PCB-Relais zum Schalten von 20 A wird in zahlreichen Branchen eingesetzt:
●Industrielle Automatisierungssteuerungssysteme
●Elektronische Steuergeräte für Kraftfahrzeuge
●Schaltmodule für Haushaltsgeräte
●HVAC- und Temperaturkontrollsysteme
●Stromversorgungs- und Energiemanagementgeräte
●Kommunikations- und Signalsteuerungssysteme
Aufgrund ihrer stabilen Leistung unter verschiedenen Lastbedingungen werden KEYONG-Relais häufig von globalen OEM-Kunden ausgewählt, die auf der Suche nach einem zuverlässigen Lieferanten für Relaisfabriken in China sind.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. hat seinen Sitz in Ningbo, Provinz Zhejiang, China, und betreibt eine 12.000 Quadratmeter große Produktionsanlage, die mit mehreren automatisierten Produktionslinien ausgestattet ist.
Die Fabrik integriert fortschrittliche Ausrüstung wie automatisierte Montagesysteme, Prüfmaschinen und Präzisionsprüfwerkzeuge, um eine hohe Effizienz und eine stabile Produktion zu gewährleisten.
Mit einer jährlichen Produktionskapazität von mehr als mehreren zehn Millionen Relais hat sich KEYONG zu einem zuverlässigen chinesischen Relaishersteller und -lieferanten entwickelt, der globale Kunden in den Bereichen Automobil, Energie, Kommunikation und Industrie bedient.
KEYONG bietet technischen Support über den gesamten Zyklus hinweg, einschließlich:
●Leitfaden zur Relaisauswahl basierend auf den Anwendungsanforderungen
●Beratung zu elektrischen Parametern
●Benutzerdefinierte Lösungsbewertung für OEM-Projekte
●Stabiles Durchlaufzeitmanagement für die Massenproduktion
●Technischer Kundendienst und Hilfe bei der Fehlerbehebung
Dieses Servicesystem stellt sicher, dass Kunden nicht nur Produkte, sondern auch technische Unterstützung von einem professionellen chinesischen Fabriklieferanten für Relais erhalten.
●Über ein Jahrzehnt Fertigungserfahrung in der Relaisproduktion
●Starke Ingenieurs- und F&E-Fähigkeiten
●Fortschrittliche automatisierte Produktions- und Testsysteme
●Strenge Qualitätskontrolle im Einklang mit internationalen Standards
●Stabile globale Versorgung der Automobil-, Industrie- und Energiebranche
KEYONG baut seine Position als vertrauenswürdiger chinesischer Hersteller, Lieferant und Hersteller elektromagnetischer Relais weiter aus und konzentriert sich dabei auf langfristige Zusammenarbeit und gleichbleibende Produktqualität.
Das Verständnis der Unterschiede zwischen ähnlichen Relaistypen hilft Ingenieuren bei der Auswahl der richtigen Lösung für ihre Anwendung. Nachfolgend ein praktischer Vergleich aus Herstellungs- und Anwendungssicht:
| Parameter | Miniatur-Leistungs-PCB-Relais (20 A) | Signalrelais | Allgemeines Leistungsrelais |
|---|---|---|---|
| Nennlast | Hochstrom bis 20A | Niedriger Strom (Signalpegel) | Mittlere bis hohe Belastung |
| Größe | Kompakter PCB-Typ | Ultrakompakt | Größere Struktur |
| Anwendung | Leistungsschaltung, industrielle Steuerung | Signalübertragung, Kommunikation | Allgemeine Leistungskontrolle |
| Lasttyp | Motoren, Heizungen, Leistungsmodule | Nur Steuersignale | Haushalts- und Industrielasten |
| Haltbarkeit | Hohe elektrische/mechanische Lebensdauer | Sehr hohe Signalstabilität | Mittlere bis hohe Haltbarkeit |
| Kosteneffizienz | Ausgewogen für den industriellen Einsatz | Anwendungen mit geringem Stromverbrauch | Breiter, aber weniger kompakt |
F1: Wozu dient ein 20-A-Miniatur-PCB-Relais hauptsächlich?
Es wird zum Schalten mittlerer bis hoher Stromlasten in kompakten elektronischen Systemen wie Industriesteuerungen, Automobilmodulen und Haushaltsgeräten verwendet.
F2: Kann dieses Relais in Automobilanwendungen verwendet werden?
Ja, es wird häufig in elektronischen Steuerungssystemen für Kraftfahrzeuge eingesetzt, bei denen eine stabile Schaltleistung erforderlich ist.
F3: Ist KEYONG ein Hersteller oder Handelsunternehmen?
KEYONG ist ein direkter Relaishersteller und eine Fabrik in China, die Produktion, Forschung und Entwicklung sowie Qualitätskontrolle integriert.
F4: Unterstützt das Relais die Leiterplattenmontage?
Ja, es ist speziell für den PCB-Einbau in automatisierten Montagesystemen konzipiert.
