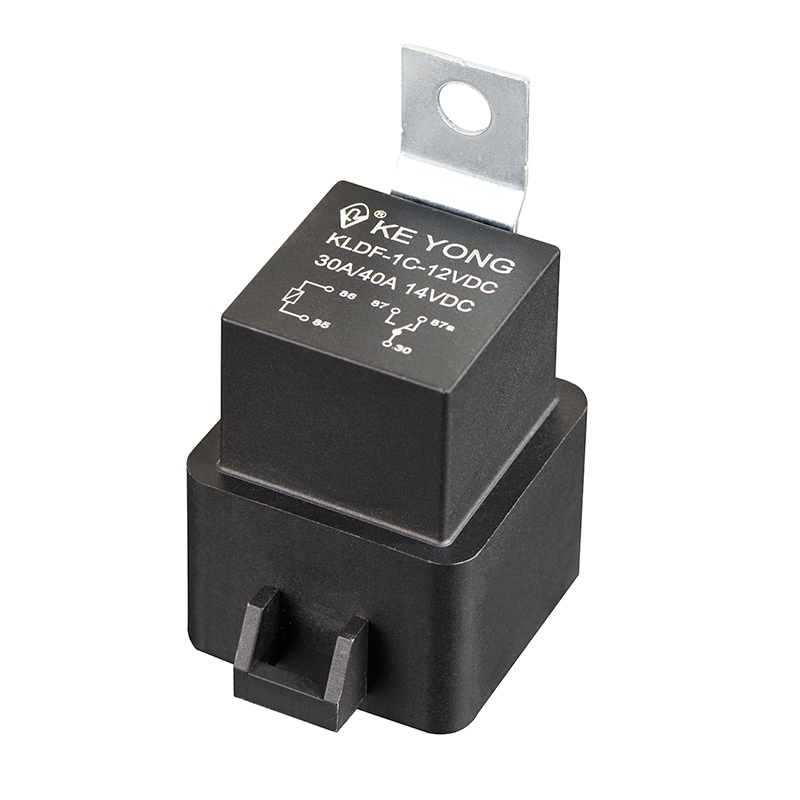

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. präsentiert das ummantelte Kfz-Relais KLDF (V8) mit Steckplatine und Mini-ISO-Relais, das für 60-A-Hochstromschaltungen in Automobil- und Lampenzubehöranwendungen entwickelt wurde. Es unterstützt PC-Pin-, Schnellanschluss- und Leiterplattenmontage mit staubdichten und versiegelten Optionen für verbesserte Zuverlässigkeit. Die kompakte Mini-ISO-Struktur gewährleistet eine einfache Integration, während optionale Dioden-, Sperrdioden- oder Widerstandskonfigurationen den Schaltkreisschutz verbessern. Mit einem ummantelten Gehäuse, einem Standard-ISO-Terminal und einem Betriebsbereich von -40 °C bis 125 °C bietet es stabile Leistung und lange Lebensdauer. Dieses RoHS-konforme Relais wird von KEYONG, einem professionellen Relaishersteller in China, hergestellt und ist eine kostengünstige Lösung für Automobil- und Industriestromsysteme.
Ein ummanteltes Kfz-Relais ist ein Relais mit einer Schutzabdeckungsstruktur, die interne Kontakte vor Staub, Feuchtigkeit und äußerer Verschmutzung isolieren und schützen soll. Dieses Design reduziert das Risiko von Kurzschlüssen, Lichtbogenschäden und Kontaktausfällen erheblich und eignet sich daher für kritische elektrische Systeme in Kraftfahrzeugen.
Im Vergleich zu Standardrelais bietet das ummantelte Design folgende Vorteile:
●Elektrische Sicherheit
●Mechanische Haltbarkeit
●Umweltbeständigkeit
In Automobilanwendungen sind Relais Vibrationen, Hitze und elektrischen Lastschwankungen ausgesetzt. Eine ummantelte Struktur hilft:
●Verhindern Sie, dass Staub und Verunreinigungen an die Kontaktstellen gelangen
●Reduzieren Sie das Risiko von Lichtbögen und Ausfällen
●Verbesserung der Isolationsleistung
●Verlängert die Lebensdauer des Relais im Dauerbetrieb
Für OEM-Hersteller und Automobilsystemintegratoren verbessert dieses Design die Systemzuverlässigkeit und Sicherheitskonformität erheblich.

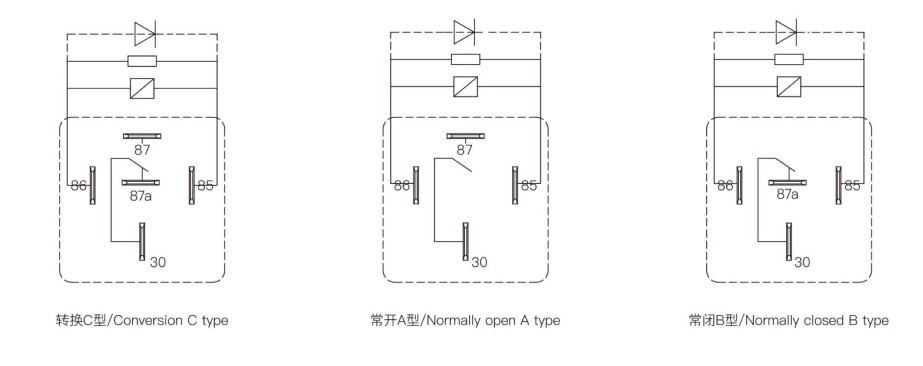

| Kontaktvereinbarung | ABC |
| Spannungsabfall (bei 10A) | ≤200mV |
| Kontaktmaterial | Silberlegierung: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung | 30A/40A/60A 14VDC |
| Maximale Schaltspannung | Siehe „Grenzlastkurve“ |
| Maximaler Schaltstrom | 60A |
| Min. Kontaktbelastung | 1A 6VDC |
| Elektrische Lebensdauer (Frequenz: 900 Operationen/h) | 1×10⁵ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 1,6 W | 1,8 W | 1,6 W | 1,8 W | 1,8 W | 2,0 W |
| Nennspannung (VDC) | 12 | 12 | 24 | 24 | 24 | 24 |
| Spulenwiderstand (Q ± 10 %) | 90 | 90 | 360 | 360 | 320 | 320 |
| Parallelwiderstand(2) |
|
680 |
|
2700 |
|
2700 |
| Aufnahmespannung (max.) | 65 % (Nennspannung) | |||||
| Abfallspannung (Min.) | 10 % (Nennspannung) | |||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 150 % (Nennspannung) | |||||
| Isolationsniveau | Klasse B/Klasse F | |
| Isolationswiderstand | 100 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Spannungsfestigkeit (zwischen Spule und Kontakten) | 500VAC/Minute |
|
|
Spannungsfestigkeit (zwischen offenen Kontakten) | 500VAC/Minute |
| Betriebszeit (bei Nennspannung) | ≤10ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤10ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+125℃ | |
| Vibrationsfestigkeit | 5 Hz ~ 22,3 Hz 10 mm/doppelte Amplitude | |
|
|
22,3 Hz ~ 500 Hz 98 m/s² | |
| Stoßfestigkeit | 294m/s² | |
| Gewicht | Ca. 46g | |
| Konstruktion | Staubdichter Typ. Versiegelter Typ | |
Das ummantelte Kfz-Relais von KEYONG wird häufig in verschiedenen Branchen eingesetzt:
●Kfz-Beleuchtungssysteme (Scheinwerfer, Nebelscheinwerfer)
●Motorsteuerungs- und ECU-Systeme
●Klima- und HVAC-Systeme
●Elektrische Fensterheber und Sitzsteuermodule
●Nutzfahrzeuge und Schwerlastkraftwagen
●Elektrische Schutzschaltungen für Kraftfahrzeuge
Es handelt sich um eine vertrauenswürdige Lösung für Hersteller, die in komplexen Umgebungen eine stabile Leistung von Kfz-Relais benötigen.
F1: Was ist der Hauptvorteil eines ummantelten Kfz-Relais?
Es bietet verbesserten Schutz vor Staub, Feuchtigkeit und elektrischen Störungen, erhöht die Sicherheit und verlängert die Lebensdauer.
F2: Kann KEYONG kundenspezifische Relaisspezifikationen liefern?
Ja. Als professionelle Relaisfabrik in China unterstützt KEYONG die OEM-Anpassung basierend auf Spannungs-, Strom- und Installationsanforderungen.
F3: Ist dieses Relais für Hochtemperatur-Automobilumgebungen geeignet?
Ja. Das Relais ist für den Betrieb bei -40 °C bis +125 °C ausgelegt und eignet sich daher für Motorräume und Hochleistungsanwendungen.
F4: Wie stellt KEYONG eine gleichbleibende Produktqualität sicher?
Wir nutzen automatisierte Produktionslinien, umfassende Testverfahren und ein ISO 9001-Qualitätsmanagement, um eine stabile Leistung von Charge zu Charge sicherzustellen.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. ist ein professioneller Hersteller, der sich auf Automobilrelais, Leistungsrelais, Signalrelais und neue Energie-Hochstromrelais spezialisiert hat und über mehr als zehn Jahre Produktionserfahrung verfügt. Unsere Fabrik in Ningbo erstreckt sich über 12.000 Quadratmeter und ist mit mehreren automatisierten Produktionslinien und Präzisionsprüfsystemen ausgestattet.
Highlights der Produktionskapazität:
●Jährliche Produktion: über 80 Millionen Relais
●Vollautomatische Montage- und Prüflinien
●Qualitätsmanagementsystem ISO 9001:2015
●Strenge prozessbegleitende Qualitätskontrolle in jeder Phase
Dies stellt eine konstante Leistung und eine stabile Versorgung für globale B2B-Kunden sicher, die auf der Suche nach einer zuverlässigen Relaisfabrik oder einem Lieferanten in China sind.
