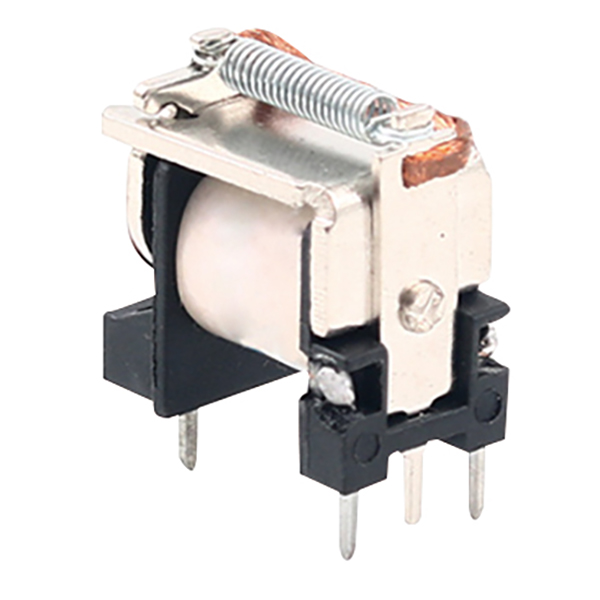

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. bietet das Miniatur-Automobil-Hochleistungsrelais KLE (4117) an, eine kompakte und zuverlässige Lösung für Hochleistungsschaltanwendungen. Dieses auf der Leiterplatte montierte Relais zeichnet sich durch einen geringen Spulenstromverbrauch, eine Schaltkapazität von bis zu 20 A und mehrere Kontaktanordnungen aus und unterstützt stabile Leistung und flexible Schaltkreisintegration. Der KLE (4117) wird häufig in Haushaltsgeräten, Automatisierungsgeräten und elektrischen Systemen für Kraftfahrzeuge eingesetzt und ist eine effiziente und kostengünstige Wahl für globale Käufer, die zuverlässige Relaislösungen von einem erfahrenen Hersteller suchen.
Das Miniatur-Hochleistungsrelais für Kraftfahrzeuge zeichnet sich durch ein kompaktes Miniaturdesign mit Hochstrom-Schaltfähigkeit aus und eignet sich daher ideal für elektrische Steuersysteme in Kraftfahrzeugen, die eine zuverlässige und platzsparende Leistung erfordern. Dieses robuste Kfz-Relais ist mit langlebigen Kontakten aus Silberlegierung, geringem Spulenstromverbrauch und hervorragender Beständigkeit gegen Vibrationen, Staub, Feuchtigkeit und hohe Temperaturen ausgestattet und sorgt für stabiles Schalten, lange elektrische Lebensdauer und zuverlässigen Betrieb in rauen Umgebungen. Das Relais unterstützt mehrere Montageoptionen und 12-V-/24-V-Anwendungen und wird häufig in Automobilbeleuchtung, Kühlventilatoren, Kraftstoffpumpen, HLK-Systemen, Elektrofahrzeugausrüstung und industriellen Leistungssteuerungslösungen eingesetzt.
Hohe Fertigungsstandards
NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. konzentriert sich auf die Präzisionsfertigung von Kfz-Relais mit strenger Qualitätskontrolle und stabiler Produktkonsistenz.
OEM- und ODM-Unterstützung
●Maßgeschneiderte Lösungen verfügbar, einschließlich:
●Anpassung der Spulenspannung
●Anpassung der Terminalstruktur
●Logo-Druck
●Verpackungslösungen
●Leistungsoptimierung
Globale Exporterfahrung
Die Produkte werden in großem Umfang nach Europa, Südostasien, in den Nahen Osten, nach Südamerika und in andere globale Märkte exportiert.

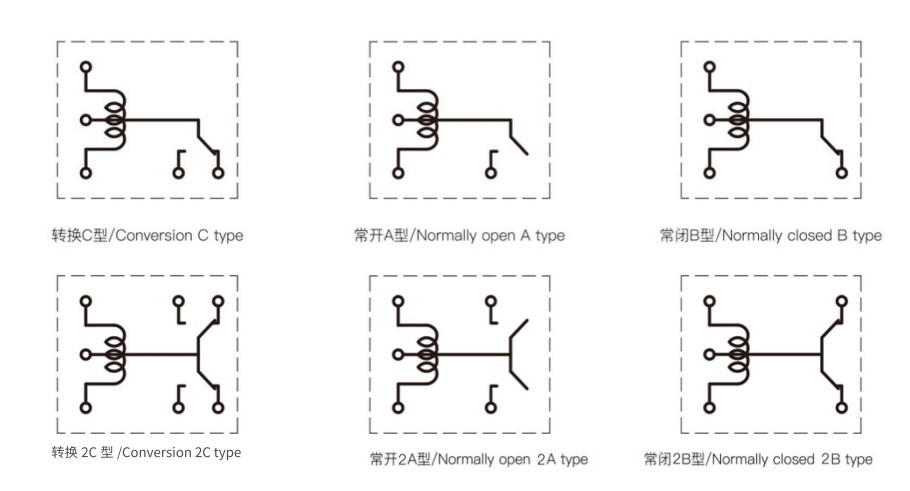

| Kontaktvereinbarung | 2A/2B/2C |
| Spannungsabfall (bei 10A) | ≤100mV |
| Kontaktmaterial | Silberlegierung: AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung | A,B,C:10A/120VAC,28VDC 20A/14VDCU,V,W:2x10A/120VAC 28VDC 2×20A/14VDC |
| Maximale Schaltspannung | 75 VDC 380 VAC |
| Maximaler Schaltstrom | 20A |
| Elektrische Lebensdauer (Frequenz: 1800 Operationen/h) | 1×10⁵ops/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 1,1W(L) | 2,0W(T) | ||||||||||
| Nennspannung (VDC) | 5 | 6 | 9 | 12 | 18 | 24 | 5 | 6 | 9 | 12 | 18 | 24 |
| Spulenwiderstand (Ω ± 10 %) | 22.7 | 32.7 | 73.6 | 130.9 | 294.5 | 523.6 | 12.5 | 18 | 40.5 | 72 | 162 | 288 |
| Aufnahmespannung (max.) | 75 % (Nennspannung) | |||||||||||
| Abfallspannung (Min.) | 10 % (Nennspannung) | |||||||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 130 % (Nennspannung) | |||||||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 100 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 750VAC 1min |
| Zwischen offenen Kontakten | 750VAC 1min | |
| Betriebszeit (bei Nennspannung) | ≤10ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤5ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃/+105℃ | |
| Stoßfestigkeit | 100m/s²11ms | |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Gewicht | Ca. 12g | |
| Konstruktion | Versiegelt/flussmittelbeständig | |
Das Miniatur-Automobil-Hochleistungsrelais wird häufig verwendet in:
●Elektrische Systeme für Kraftfahrzeuge
●EV-Ladesysteme
●Lüftersteuerung
●Kraftstoffpumpensysteme
●Automobilbeleuchtungssysteme
●HVAC-Systeme
●Batteriemanagementsysteme
●Startersteuerungssysteme
●Industrielle Automatisierungsausrüstung
●Landwirtschaftliche Maschinen
●Technische Fahrzeuge
Im Vergleich zu herkömmlichen Kfz-Relais bietet dieses Miniatur-Hochleistungsrelais:
●Kleinere Installationsgröße
●Höhere Leistungsdichte
●Bessere Wärmeableitung
●Geringerer Stromverbrauch
●Stabileres Schalten
●Höhere Haltbarkeit in kompakten Systemen
Ideal für moderne Automobilelektronik und intelligente Fahrzeugsysteme.
1.Was ist ein Miniatur-Automobil-Hochleistungsrelais?
Ein Miniatur-Automobil-Hochleistungsrelais ist ein kompaktes elektromechanisches Schaltgerät, das zur Steuerung von Hochstrom-Automobilstromkreisen bei gleichzeitiger Einsparung von Installationsraum entwickelt wurde.
2.Welche Spannungsoptionen sind verfügbar?
Zu den gängigen Spulenspannungen gehören 12 VDC und 24 VDC für Automobil- und Industrieanwendungen.
3.Ist das Relais für raue Umgebungen geeignet?
Ja. Das Relais ist staubdicht oder abgedichtet geschützt und bietet eine hervorragende Vibrations- und Temperaturbeständigkeit.
4.Können Sie maßgeschneiderte Kfz-Relaislösungen anbieten?
Ja. Hersteller von KEYONG-Relais
bietet OEM- und ODM-Anpassungsdienste für weltweite Käufer und Händler von Kfz-Relais.
