Als professioneller chinesischer Relaishersteller ist KEYONG auf die Entwicklung und Herstellung leistungsstarker elektromagnetischer Relaislösungen für globale OEMs, Händler und Hersteller von Industrieanlagen spezialisiert.

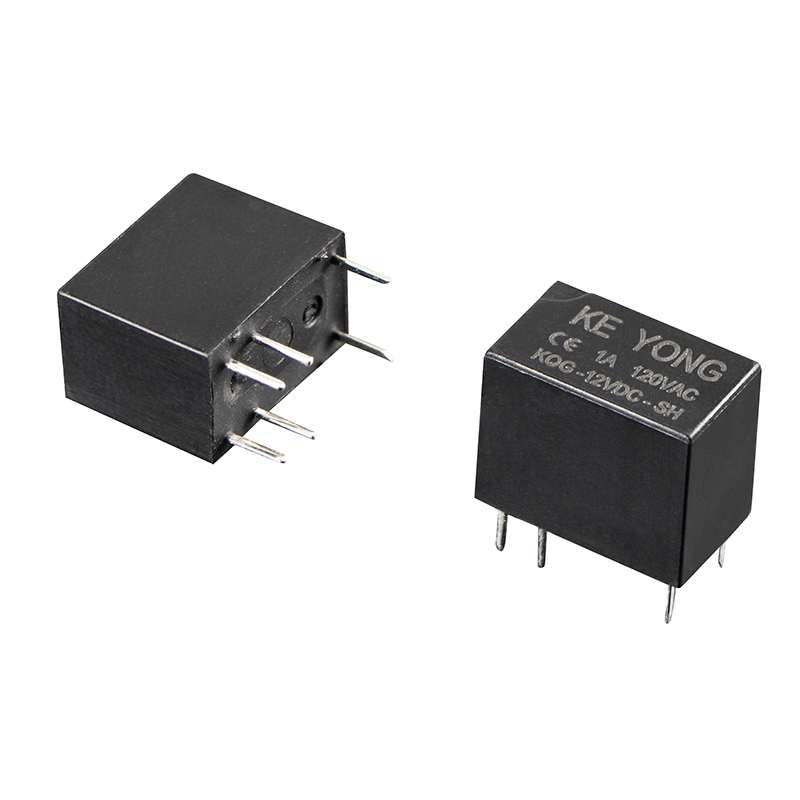

Das hochempfindliche Superminiatur-Signalrelais von KEYONG wurde für Präzisionsschaltanwendungen entwickelt, die schnelle Reaktion, geringen Stromverbrauch, kompakte Installation und langfristige Betriebszuverlässigkeit erfordern.
Dieses Signalrelais wird in unserer 12.000 Quadratmeter großen automatisierten Relaisfabrik in Ningbo, China, unter strengen Qualitätsmanagementstandards ISO 9001 hergestellt und von UL, TÜV, CQC, CE und RoHS zertifiziert, um eine zuverlässige Leistung bei anspruchsvollen Anwendungen zu gewährleisten.
Als vertrauenswürdiger Lieferant und Hersteller von Signalrelais in China bietet KEYONG zuverlässige Relaislösungen für Kunden weltweit.
Ein hochempfindliches Superminiatur-Signalrelais ist ein kompaktes elektromagnetisches Schaltgerät, das für Signalübertragungs- und Steuerkreise mit geringem Strom ausgelegt ist.
Im Vergleich zu Standardrelais bietet es:
●Kleinerer PCB-Footprint
●Geringerer Spulenstromverbrauch
●Schnellere Schaltreaktion
●Höhere Empfindlichkeit
●Stabile Signalübertragung
●Hervorragende elektrische Isolierung
Diese Eigenschaften machen es ideal für moderne elektronische Systeme, bei denen platzsparendes Design und Schaltgenauigkeit von entscheidender Bedeutung sind.
Ultrakompakte Struktur
Entwickelt mit einer extrem kleinen Grundfläche zur Optimierung des Leiterplattenplatzes, wodurch es für kompakte elektronische Baugruppen geeignet ist.
Schalten mit hoher Empfindlichkeit
Erfordert nur minimale Spulenleistung zur Betätigung, wodurch der Gesamtenergieverbrauch reduziert wird.
Stabile Kontaktleistung
Gewährleistet eine präzise Signalumschaltung mit hervorragender elektrischer Leitfähigkeit und geringem Kontaktwiderstand.
Lange mechanische und elektrische Lebensdauer
Hergestellt aus hochwertigen Materialien und strenger Produktionskontrolle für eine längere Lebensdauer.
Schnelle Reaktionszeit
Unterstützt schnelle Schaltvorgänge in anspruchsvollen elektronischen Steuerungssystemen.
Hohe Umweltzuverlässigkeit
Funktioniert konstant unter wechselnden Temperatur- und Feuchtigkeitsbedingungen.

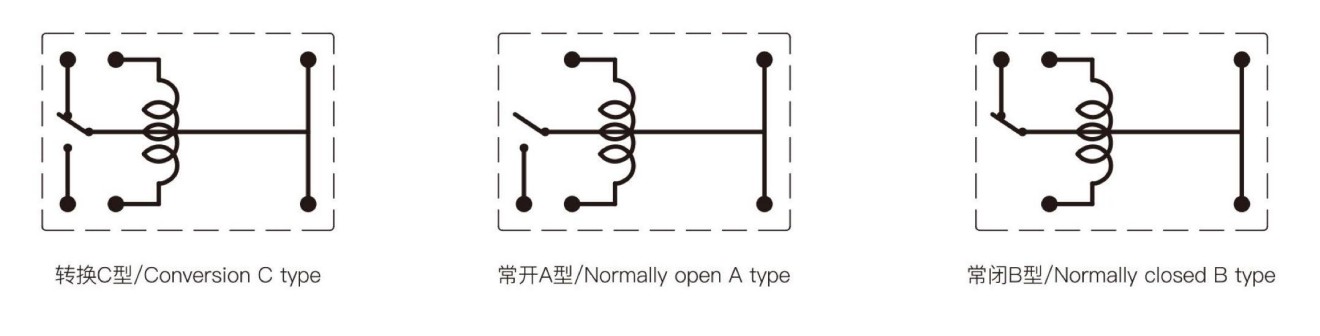

| Kontaktvereinbarung | ABC |
| Kontaktwiderstand | ≤50mΩ (1A 6VDC) |
| Kontaktmaterial | Silberlegierung: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 1A 120VAC/3A 250VAC/30VDC |
| Maximale Schaltspannung | 120 VAC/60 VDC |
| Maximaler Schaltstrom | 2A |
| Maximale Schaltleistung | 120VA/60W |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10⁴ops |
| Elektrische Lebensdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 0,15 W (H) | 0,20 W (L) | ||||||||||
| Nennspannung (VDC) | 03 | 05 | 06 | 09 | 12 | 24 | 03 | 05 | 06 | 09 | 12 | 24 |
| Spulenwiderstand (Ω ± 10 %) | 60 | 167 | 240 | 540 | 960 | 3840 | 45 | 125 | 180 | 405 | 720 | 2880 |
| Aufnahmespannung (max.) | 80 % (Nennspannung) | |||||||||||
| Abfallspannung (Min.) | 10 % (Nennspannung) | |||||||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 130 % (Nennspannung) | |||||||||||
| Isolationsniveau | A | |
| Isolationswiderstand | 100 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 1000VAC 1min |
|
|
Zwischen offenen Kontakten | 500VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤5ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤5ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃ | |
| Stoßfestigkeit | Funktional | 196m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 3,3 mm | |
| Gewicht | Ca. 2,2 g | |
| Konstruktion | Versiegelt, flussmittelbeständig | |
Bei Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. wird jedes Relais mit fortschrittlicher automatisierter Ausrüstung hergestellt, darunter:
●Automatische Wickelmaschinen
●Präzisionslötsysteme
●Industrielle Sichtinspektionsmaschinen
●Automatisierte Montagelinien
●Intelligente Prüfgeräte
●Abschließende Leistungsvalidierungssysteme
Unsere jährliche Produktionskapazität übersteigt 80 Millionen Relaiseinheiten und ermöglicht eine stabile Versorgung für globale Großbeschaffungsprojekte.
Als erfahrener Hersteller von Signalrelais in China gewährleistet KEYONG eine gleichbleibende Produktqualität von der Rohstoffbeschaffung bis zum endgültigen Versand.
Das hochempfindliche Superminiatur-Signalrelais von KEYONG wird häufig verwendet in:
Kommunikationsausrüstung
Signalübertragungs- und Schaltmodule
Sicherheits- und Überwachungssysteme
Alarmsysteme, Zugangskontrollgeräte, Überwachungsgeräte
Haushaltsgeräte
Intelligente Steuerplatinen und intelligente Heimelektronik
Industrielle Automatisierung
SPS-Steuerungssysteme und Automatisierungsschnittstellen
Automobilelektronik
Signalsteuerschaltungen und Schaltsysteme mit geringer Leistung
Erneuerbare Energiesysteme
Ladegeräte und intelligente Speichersteuerungsmodule
Muster-, Test- und Garantierichtlinien
Muster auf Anfrage erhältlich
Standardgarantie: 12 Monate
Klare Rückgabe- und Umtauschbedingungen
Anpassungs- und Produktionsprozess
Bedarfsbestätigung
Technische Bewertung
Musterentwicklung
Zustimmung des Kunden
Massenproduktion und Lieferung
Suchen Sie nach einem zuverlässigen Hersteller oder Lieferanten für hochempfindliche Superminiatur-Signalrelais in China?
KEYONG bietet hochwertige Relaisprodukte zu wettbewerbsfähigen Fabrikpreisen, stabilen Lieferzeiten und professionellem technischen Support.
Kontaktieren Sie noch heute unser Vertriebsteam für:
●Neuestes Angebot
●●Produktdatenblätter
●Kostenlose Musterberatung
●OEM-Anpassungslösungen
