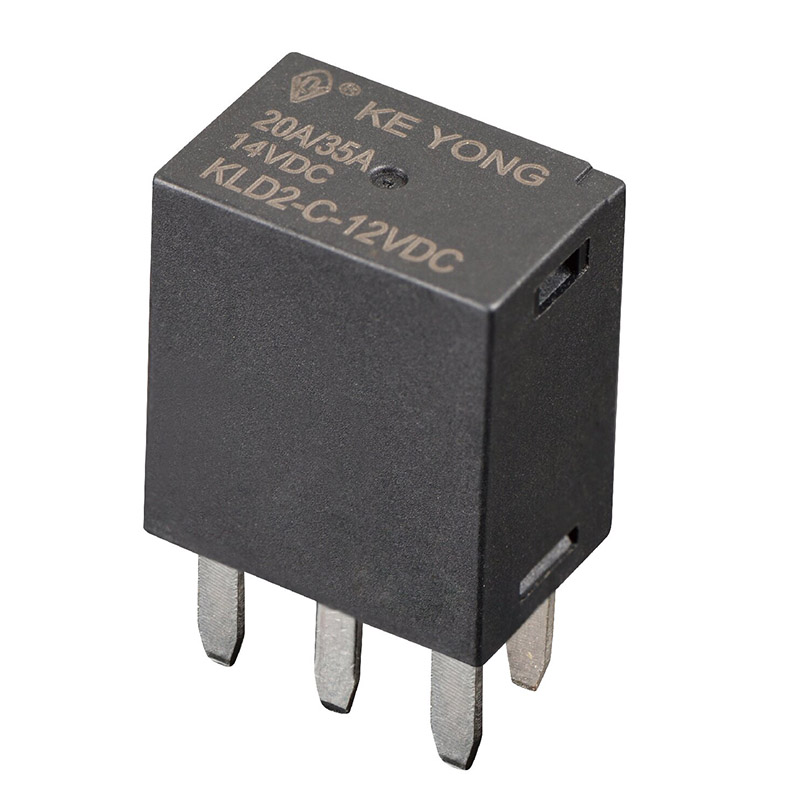

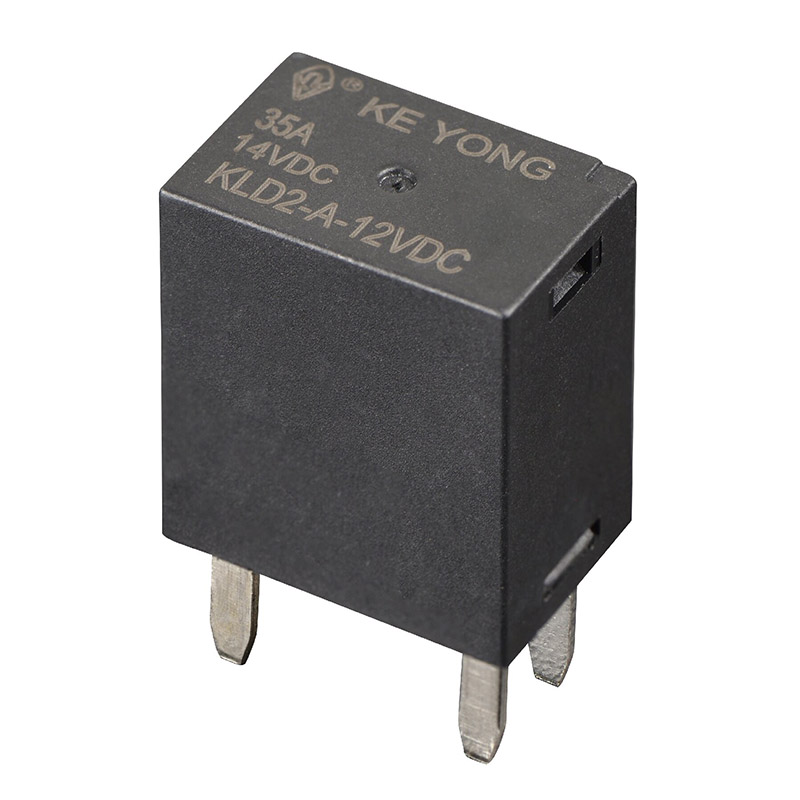

KLD2 (V9) Automotive Micro 280 Relay von KEYONG (Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd.) ist ein 20-A-Automobil-Schaltrelais, das für die zuverlässige Steuerung von Fahrzeugstromkreisen entwickelt wurde. Es dient zum Schalten und Schützen von Energiesystemen wie Kraftstoffpumpen, Beleuchtung, Hupen und Zusatzgeräten in Autos und Industrieanlagen. Mit einer hohen Temperaturbeständigkeit von bis zu 125 °C gewährleistet es eine stabile Leistung im Motorraum. Das Relais verfügt über 2,8-mm-Schnellanschlussklemmen für eine schnelle und sichere Verkabelung und verbessert so die Installationseffizienz bei der OEM-Produktion und beim Ersatzteilmarkt. Mit 1 Form-A- und 1 Form-C-Kontaktoptionen bietet es flexible Schaltkreiskompatibilität, geringen Kontaktwiderstand und eine lange elektrische Lebensdauer für einen konsistenten und sicheren Betrieb.
| Kontaktvereinbarung | Klimaanlage |
| Spannungsabfall (bei 10A) | ≤200mV |
| Kontaktmaterial | Silberlegierung: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung | 10A/20A/35A 14VDC |
| Maximale Schaltspannung | Siehe „Grenzlastkurve“ |
| Maximaler Schaltstrom | 35A (ohmsch 14 VDC) |
| Min. Kontaktbelastung | 1A 6VDC |
| Elektrische Lebensdauer (Frequenz: 900 Operationen/h) | 1×10⁵ps |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10'ops |
| Stromverbrauch (W) | 1,5 W | 1,7 W | 1,5 W | 1,7 W |
| Nennspannung (VDC) | 12 | 12 | 24 | 24 |
| Spulenwiderstand (Ω ± 10 %) | 96 | 96 | 384 | 384 |
| Parallelwiderstand (Q) |
|
680 |
|
2700 |
| Aufnahmespannung (max.) | 65 % (Nennspannung) | |||
| Abfallspannung (Min.) | 10 % (Nennspannung) | |||
| Maximal zulässige Übersteuerungsspannung (VDC) | 150 % (Nennspannung) | |||
| Isolationsniveau | Klasse B/Klasse F | |
| Isolationswiderstand | 100 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Spannungsfestigkeit (zwischen Spule und Kontakten) | 500VAC Minute |
|
|
Spannungsfestigkeit (zwischen offenen Kontakten) | 500VAC Minute |
| Betriebszeit (bei Nennspannung) | ≤10ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤10ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+125℃ | |
| Stoßfestigkeit | 1000m/s² | |
| Vibrationsfestigkeit | 10Hz~1000Hz 19,8m/s² | |
| Gewicht | Ca. 22g | |
| Konstruktion | Staubdichter Typ | |
✔ Hohe Stabilitätsleistung
Zuverlässiges Schalten bei ständigen Fahrzeugvibrationen
Reduzierte Kontaktausfallrate für Langzeitbetrieb
✔ Kompaktes Micro 280-Design
Platzsparender Aufbau für enge Einbauumgebungen
Kompatibel mit Standard-Automobil-Relaissockel
✔ Hitze- und Umweltbeständigkeit
Stabiler Betrieb in Motorumgebungen mit hohen Temperaturen
Beständig gegen Feuchtigkeit, Staub und elektrische Störungen
✔ Lange Lebensdauer
Hohe mechanische und elektrische Dauerzyklen
Entwickelt für wiederholte Schaltvorgänge in Automobilsystemen
✔ OEM-kompatibler Aufbau
Geeignet für Ersatz- und Direktersatzanwendungen
Unterstützt die Integration in verschiedene Automobilplattformen
Das KEYONG Automotive Micro 280-Relais wird häufig eingesetzt in:
●Lichtsteuersysteme für Kraftfahrzeuge
●Motorsteuergeräte (ECU)
●Kraftstoffpumpen-Steuerungssysteme
●Klimaanlagen (HVAC).
●Scheibenwischersysteme
●Elektrische Fenster- und Türverriegelungssysteme
●Sicherheits- und Alarmsysteme für Kraftfahrzeuge
●Kühlgebläse-Steuerungssysteme
F1: Kann dieses Relais Standard-280-Automobilrelais ersetzen?
Ja, es ist auf Kompatibilität mit standardmäßigen Micro 280-Relaissockeln und -Systemen ausgelegt.
F2: Welche Spannungsoptionen sind verfügbar?
Zu den gängigen Optionen gehören 12-V-DC- und 24-V-DC-Spulenversionen.
F3: Kann ich vor einer Großbestellung Muster anfordern?
Ja, Musterbestellungen werden zu Test- und Validierungszwecken unterstützt.
F4: Unterstützen Sie die OEM-Anpassung?
Ja, Spulenspannung, Beschriftung, Verpackung und Spezifikationen können individuell angepasst werden.
