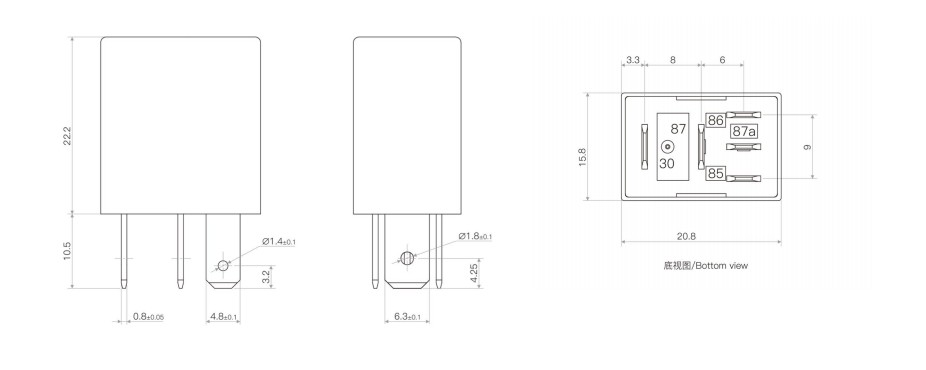

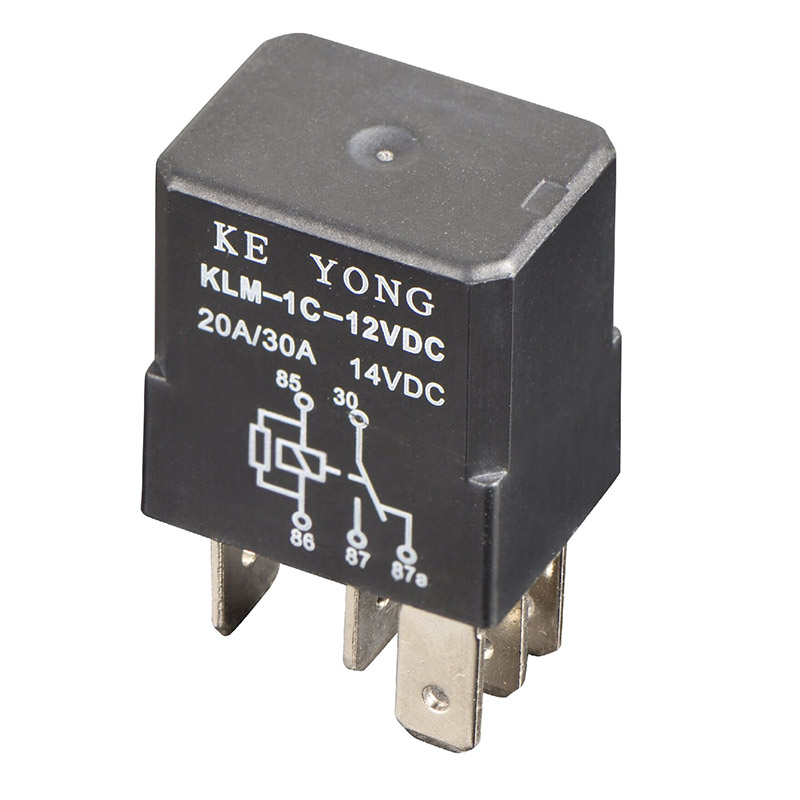

Das Hochstrom-Micro-ISO-Automobilrelais von NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. (KEYONG) ist eine kompakte und leistungsstarke Schaltlösung für Automobil- und Lampenzubehöranwendungen mit einer Schaltkapazität von bis zu 40 A. Es verfügt über 1 Form-A-, 1 Form-B- und 1 Form-C-Kontaktkonfiguration und unterstützt sowohl die Leiterplattenstift- als auch die Schnellanschlussmontage für eine flexible Installation auf engstem Raum (20,8 × 15,8 × 22,2 mm). Dieses Relais arbeitet zuverlässig bei extremen Temperaturen von -40 °C bis 125 °C und bietet Lastoptionen von 35 A und 40 A, um unterschiedliche Schaltungsanforderungen zu erfüllen. Mit kunststoffversiegelten und flussmittelbeständigen Designs und vollständiger RoHS-Konformität gewährleistet es Haltbarkeit, Sicherheit und stabile Langzeitleistung und macht es zu einer zuverlässigen Wahl für die Beschaffung von Automobilbeleuchtung und elektrischen Systemen.
●Hochstrom-Schaltfähigkeit für Schwerlastschaltkreise im Automobilbereich
●Kompaktes Design nach Mikro-ISO-Standard für einfache Installation und Austausch
●Stabile Leistung in Umgebungen mit hohen Temperaturen bis zu 125 °C
●Starke Vibrations- und Schockfestigkeit für Automobilanwendungen
●Lange elektrische Lebensdauer mit hoher Zuverlässigkeit für Dauerbetrieb
●Geringer Spulenstromverbrauch für verbesserte Energieeffizienz
●Kompatibel mit mehreren Kfz-Steuerungssystemen und Kabelbäumen

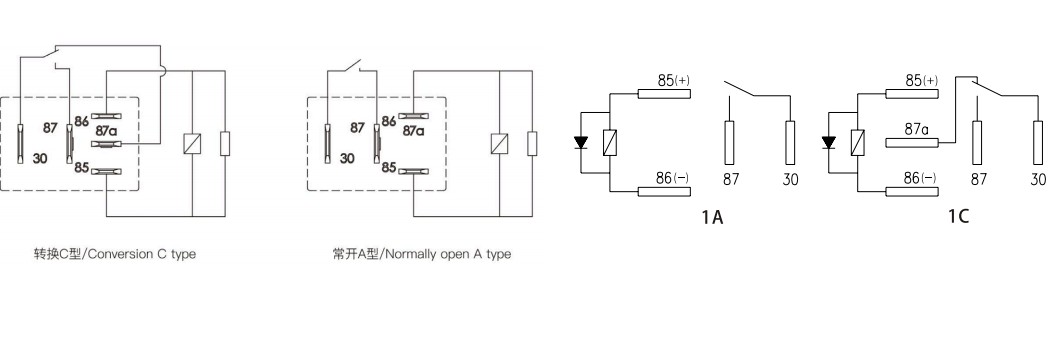

| Kontaktvereinbarung | ABC |
| Spannungsabfall (bei 10A) | ≤200mV |
| Kontaktmaterial | Silberlegierung: AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung | 20A/35A 14VDC |
| Maximale Schaltspannung | 50 VDC |
| Maximaler Schaltstrom | 35A (ohmsch 14 VDC) |
| Min. Kontaktbelastung | 1A 6VDC |
| Elektrische Lebensdauer (Frequenz: 900 Operationen/h) | 1×10⁵ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10'ops |
| Stromverbrauch (W) | 1,5 W | 1,7 W | 1,5 W | 1,7 W | 1,8 W | 2,0 W |
| Nennspannung (VDC) | 12 | 12 | 24 | 24 | 24 | 24 |
| Spulenwiderstand (Q ± 10 %) | 96 | 96 | 384 | 384 | 320 | 320 |
| Parallelwiderstand (Ω) |
|
680 |
|
2700 |
|
2700 |
| Aufnahmespannung (max.) | 75 % (Nennspannung) | |||||
| Abfallspannung (Min.) | 10 % (Nennspannung) | |||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 150 % (Nennspannung) | |||||
| Isolationsniveau | Klasse B/Klasse F | |
| Isolationswiderstand | 100 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Spannungsfestigkeit (zwischen Spule und Kontakten) | 500VAC Minute |
| Spannungsfestigkeit (zwischen offenen Kontakten) | 500VAC 1°C/Minute | |
| Betriebszeit (bei Nennspannung) | ≤10ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤10ms | |
| Luftfeuchtigkeit | 5 %–85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+125℃ | |
| Vibrationsfestigkeit | 10 Hz bis 60 Hz, 0,35 mm, doppelte Amplitude | |
| 60Hz~500Hz 49m/s² | ||
| Stoßfestigkeit | 196m/s² | |
| Gewicht | Ca. 169 | |
| Konstruktion | Staubdichter Typ. Versiegelter Typ | |
Das Hochstrom-Mikro-ISO-Automobilrelais von KEYONG wird häufig in verschiedenen Branchen eingesetzt, in denen stabiles und zuverlässiges elektrisches Schalten erforderlich ist:
●Kfz-Beleuchtungssysteme (Scheinwerfer, Nebelscheinwerfer, Signalleuchten)
●Engine control units (ECU) and fuel pump systems
●HVAC- und Klimaanlagen in Fahrzeugen
●Steuersysteme für Elektro- und Hybridfahrzeuge
●Schwerlastkraftwagen, Busse und Nutzfahrzeuge
●Industrielle Automatisierungssteuerungssysteme
●Lade- und Speichersysteme für erneuerbare Energien
●Sicherheits- und Überwachungsausrüstung
Aufgrund seiner Vielseitigkeit ist es eine bevorzugte Wahl für globale OEM-Hersteller und Systemintegratoren, die einen zuverlässigen Automobilrelaislieferanten aus China suchen.
Jedes Hochstrom-Mikro-ISO-Automobilrelais von KEYONG wird unter strengen Qualitätsstandards getestet, um eine stabile Leistung und Sicherheitskonformität zu gewährleisten.
Zu den Zertifizierungen gehören:
●UL-Zertifizierung
●TÜV-Zertifizierung
●CQC-Zertifizierung
●CE-Zertifizierung
●RoHS-Konformität
CE
CQC
RoHS
TÜV
UL
Dadurch wird sichergestellt, dass jedes von der KEYONG-Fabrik gelieferte Produkt den internationalen Sicherheits- und Zuverlässigkeitsanforderungen entspricht.
KEYONG betreibt mehrere automatisierte Produktionssysteme, darunter:
●Ultraschall-Reinigungsgeräte
●Präzisionswickel- und Lötmaschinen
●Intelligente Montagelinien
●Industrielle visuelle Inspektionssysteme
●Elektrische Leistungsprüfsysteme
●Automatische Parameteranpassungs- und Kalibrierungsausrüstung
Dieser fortschrittliche Fertigungsaufbau gewährleistet eine gleichbleibende Produktqualität und eine hohe Produktionseffizienz und macht KEYONG zu einer zuverlässigen Relaisfabrik in China für globale Käufer.
1. Was unterscheidet ein Hochstrom-Micro-ISO-Automobilrelais von Standardrelais?
Es wurde speziell für eine höhere Belastbarkeit bei gleichzeitig kompakten Micro-ISO-Abmessungen entwickelt und eignet sich daher für moderne Kfz-Elektriksysteme mit begrenztem Einbauraum.
2. Kann dieses Relais in Umgebungen mit hohen Temperaturen betrieben werden?
Ja. Das Relais ist für einen zuverlässigen Betrieb von -40 °C bis +125 °C ausgelegt und eignet sich daher für Motorräume und raue Automobilumgebungen.
3. Ist KEYONG ein Hersteller oder Handelsunternehmen?
KEYONG ist ein direkter Hersteller und eine Fabrik in China mit vollständiger eigener Produktion, Forschung und Entwicklung sowie Testkapazitäten.
4. Unterstützen Sie OEM- oder kundenspezifische Relaislösungen?
Ja. KEYONG bietet OEM/ODM-Anpassungen, einschließlich Spulenspannung, Kontaktkonfiguration, Gehäusedesign und Anschlusstypen.
5. In welchen Branchen wird dieses Relais üblicherweise verwendet?
Es wird häufig in der Automobilelektronik, EV-Systemen, industriellen Steuerungen, HVAC-Systemen und Anwendungen für erneuerbare Energien eingesetzt.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. (KEYONG RELAY) ist ein professioneller Relaishersteller in China mit über einem Jahrzehnt Produktionserfahrung. Das Unternehmen betreibt eine 12.000 Quadratmeter große moderne Fabrik, die mit automatisierten Produktionslinien, Präzisionsprüfsystemen und intelligenter Montageausrüstung ausgestattet ist.
Zu den wichtigsten Vorteilen gehören:
●Große Produktionskapazität von über 80 Millionen Relais pro Jahr
●Komplette Inhouse-Fertigung von den Komponenten bis zur Endmontage
●Strenge Qualitätskontrolle nach dem ISO9001-System
●Starke Forschungs- und Entwicklungskapazitäten für maßgeschneiderte Relaislösungen
●Stabile Lieferkette für globale OEM- und Großbestellungen
KEYONG ist zu einem langfristigen Partner für Kunden in den Branchen Automobilelektronik, erneuerbare Energiesysteme, Haushaltsgeräte, Kommunikationsausrüstung und industrielle Automatisierung geworden.
