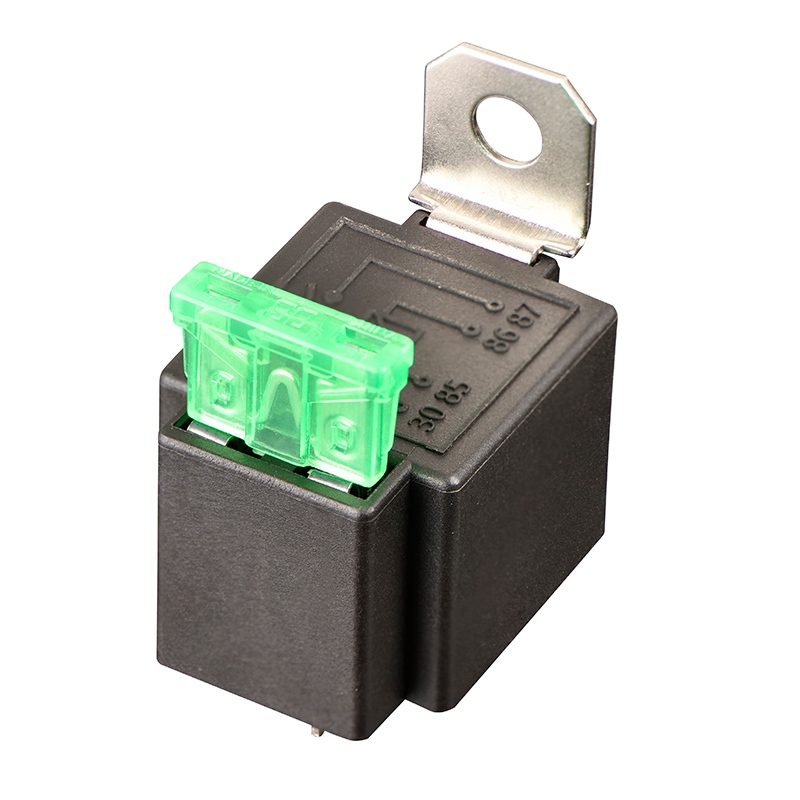

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. präsentiert das KLD (V4) Fuse Design Automotive Relay, ein kompaktes Hochstromrelais, das für Schaltanwendungen von 30 A bis 60 A in Automobil- und Industriesystemen entwickelt wurde.
Es wird häufig in Fahrzeugbeleuchtungen, Stromkreisen, Lampenzubehör und Hochleistungssteuerungssystemen eingesetzt und gewährleistet eine stabile und zuverlässige Leistung unter anspruchsvollen Bedingungen.
Der KLD (V4) unterstützt Schnellanschluss- und Leiterplattenmontageoptionen und verfügt optional über ein staubdichtes Design für eine verbesserte Haltbarkeit in rauen Umgebungen. Die Herstellung erfolgt nach ISO 9001-zertifizierten Prozessen und gewährleistet gleichbleibende Qualität, lange Lebensdauer und sicheren Betrieb.
Mit seiner kompakten Struktur und den vielseitigen Installationsmöglichkeiten bietet das Automotive-Relais von Fuse Design eine kostengünstige und zuverlässige Lösung für Hochstrom-Steuerungsanwendungen.
Das Kfz-Relais von KEYONG Fuse Design arbeitet mit einem Doppelfunktionssystem:
Die Relaisspule steuert das Schalten von Hochstromkreisen mithilfe eines Schwachstromsignals.
Die eingebaute Sicherung überwacht die aktuelle Belastung und trennt den Stromkreis bei Überlast oder Kurzschluss automatisch.
Dieses integrierte Design gewährleistet sowohl eine präzise elektrische Steuerung als auch einen Echtzeit-Schaltkreisschutz und verbessert so die Sicherheit und Zuverlässigkeit in Automobilanwendungen.
1. Integriertes Sicherungsschutzdesign
Die eingebaute Sicherungsstruktur schützt den Stromkreis vor Überstrom und Kurzschlussschäden
Reduziert den Bedarf an externen Sicherungshaltern
Erhöht die Systemsicherheit und vereinfacht die Installation
2. Hohe elektrische Zuverlässigkeit
Stabile Schaltleistung bei Vibration und Temperaturschwankungen
Geringer Übergangswiderstand für effiziente Stromübertragung
Lange elektrische und mechanische Lebensdauer
3. Kompakte Struktur in Automobilqualität
Platzsparendes Design für moderne Fahrzeug-Bordnetze
Geeignet für enge Installationsumgebungen
Kompatibel mit Standard-Autosteckdosen
4. Starke Anpassungsfähigkeit an die Umwelt
Beständig gegen Hitze, Feuchtigkeit, Staub und Vibrationen
Entwickelt für raue Einsatzbedingungen im Automobilbereich
Stabile Leistung im langfristigen Dauereinsatz
5. OEM- und kundenspezifischer Support
Kundenspezifische Spulenspannung, Pin-Anordnung und Sicherungsleistung verfügbar
Geeignet für Automobil-OEM-Projekte und Aftermarket-Ersatzmärkte
Flexible Fertigungskapazitäten aus der Lieferkette des chinesischen Werks

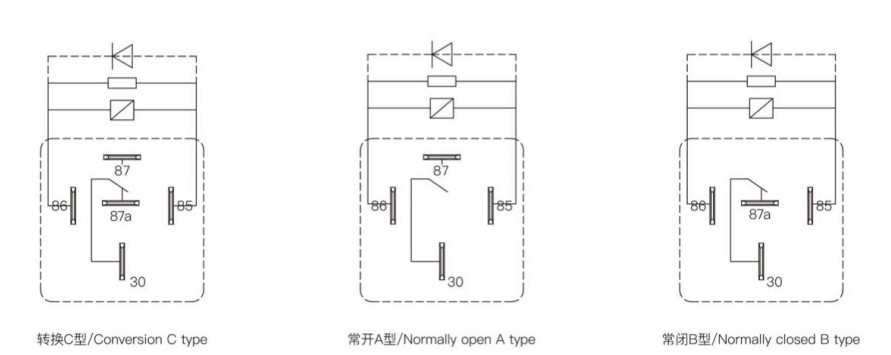

| Kontaktvereinbarung | 1/2A, 1/2B 1/2C |
| Spannungsabfall (bei 10A) | ≤200mV |
| Kontaktmaterial | Silberlegierung: AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung | 30A/40A/60A 14VDC |
| Maximale Schaltspannung | Siehe „Grenzlastkurve“ |
| Maximaler Schaltstrom | 60A (ohmsch 14 VDC) |
| Min. Kontaktbelastung | 1A 6VDC |
| Elektrische Lebensdauer (Frequenz: 900 Operationen/h) | 1×10⁵ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 1,6 W | 1,8 W | 1,6 W | 1,8 W | 1,8 W | 2,0 W |
| Nennspannung (VDC) | 12 | 12 | 24 | 24 | 24 | 24 |
| Spulenwiderstand (Ω ± 10 %) | 90 | 90 | 360 | 360 | 320 | 320 |
| Parallelwiderstand (Ω) |
|
680 |
|
2700 |
|
2700 |
| Aufnahmespannung (max.) | 65 % (Nennspannung) | |||||
| Abfallspannung (Min.) | 10 % (Nennspannung) | |||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 150 % (Nennspannung) | |||||
| Isolationsniveau | Klasse B/Klasse F | |
| Isolationswiderstand | 100 MQ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Spannungsfestigkeit (zwischen Spule und Kontakten) | 500VAC Minute |
| Spannungsfestigkeit (zwischen offenen Kontakten) | 500VAC Minute | |
| Betriebszeit (bei Nennspannung) | ≤10ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤10ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+125℃ | |
| Vibrationsfestigkeit | 5 Hz ~ 22,3 Hz, 10 mm, doppelte Amplitude | |
| 22,3 Hz ~ 500 Hz 98 m/s² | ||
| Stoßfestigkeit | 294m/s² | |
| Gewicht | Ca. 36g | |
| Konstruktion | Staubdicht | |
●Elektrische Systeme für Kraftfahrzeuge
●Motorsteuermodule (ECM)
●Beleuchtungssysteme (Scheinwerfer, Nebelscheinwerfer, LED-Systeme)
●Klimaanlagen
●Elektrische Steuerung für schwere Nutzfahrzeuge
●Elektrische Systeme für Motorräder
●Aftermarket-Umbausätze für die Automobilindustrie
1. Was ist der Vorteil eines Kfz-Relais im Sicherungsdesign?
Es vereint Schaltsteuerung und Sicherungsschutz in einer Einheit, reduziert die Komplexität der externen Verkabelung und verbessert die Schaltkreissicherheit.
2. Kann dieses Relais hohe Stromlasten bewältigen?
Ja, der KLD (V4) unterstützt eine stabile Schaltung von 30 A–60 A und ist für Fahrzeugbeleuchtung und Hochleistungssysteme geeignet.
3. Ist es für raue Umgebungen geeignet?
Ja, das optionale staubdichte Design und die industrietaugliche Struktur gewährleisten zuverlässige Leistung bei Vibrationen, Staub und Temperaturschwankungen.
4. Kann KEYONG maßgeschneiderte Lösungen anbieten?
Ja, KEYONG unterstützt OEM-Anpassungen, einschließlich Nennstrom, Gehäusedesign, Anschlusstyp und Sicherungsspezifikation.
5. In welchen Branchen wird dieses Relais üblicherweise verwendet?
Es wird häufig in der Automobilelektronik, der industriellen Automatisierung und in Leistungssteuerungssystemen eingesetzt.
Als professioneller Hersteller von Kfz-Relais in China bietet KEYONG:
●Stabile Massenproduktionskapazität mit über 80 Millionen Jahresproduktion
●Strenge Qualitätskontrolle durch ISO-zertifizierte Systeme
●Fortschrittliche automatisierte Produktions- und Prüfgeräte
●Starke OEM/ODM-Anpassungsfähigkeit
● Wettbewerbsfähige Direktpreise ab Werk
●Schnelle Lieferung und globale Exporterfahrung
Wir sind nicht nur Relaislieferant, sondern auch langfristiger technischer Partner für globale Industrie- und Automobilkunden.
