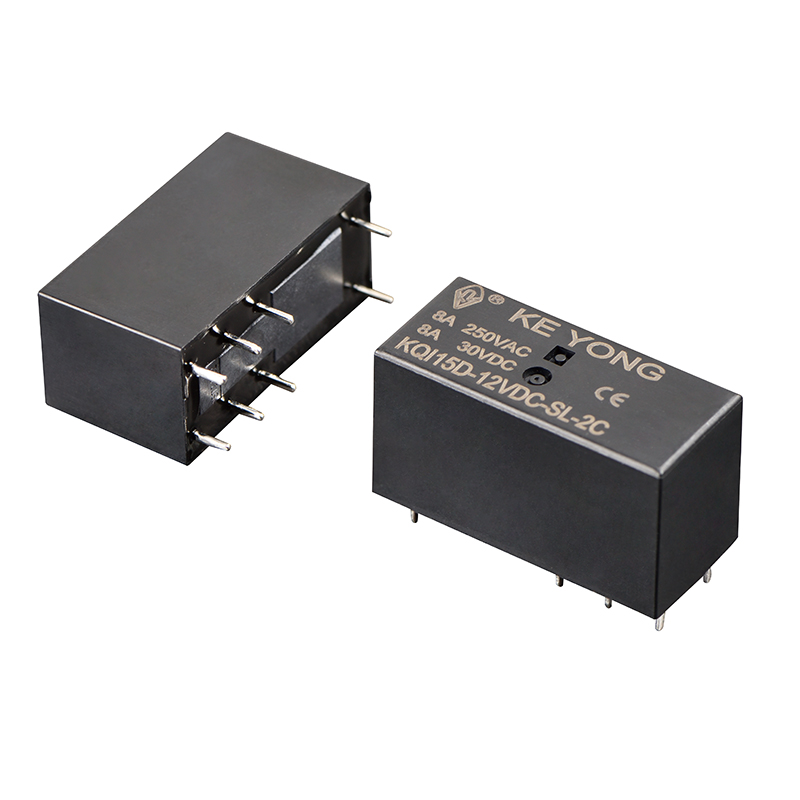

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. Das PCB-Miniatur-Hochleistungsrelais KQI15D (115F-2P) 8A/250VAC ist ein kompaktes und zuverlässiges Relais, das für Haushaltsgeräte, Automatisierungssysteme, Telekommunikationsgeräte und elektrische Steuergeräte entwickelt wurde. Mit einer stabilen 8-A-Schaltleistung und hoher elektrischer Sicherheitsleistung eignet es sich für Leiterplattenanwendungen mit hoher Dichte und Langzeitbetrieb.
8A-Schaltfähigkeit für stabile Laststeuerung

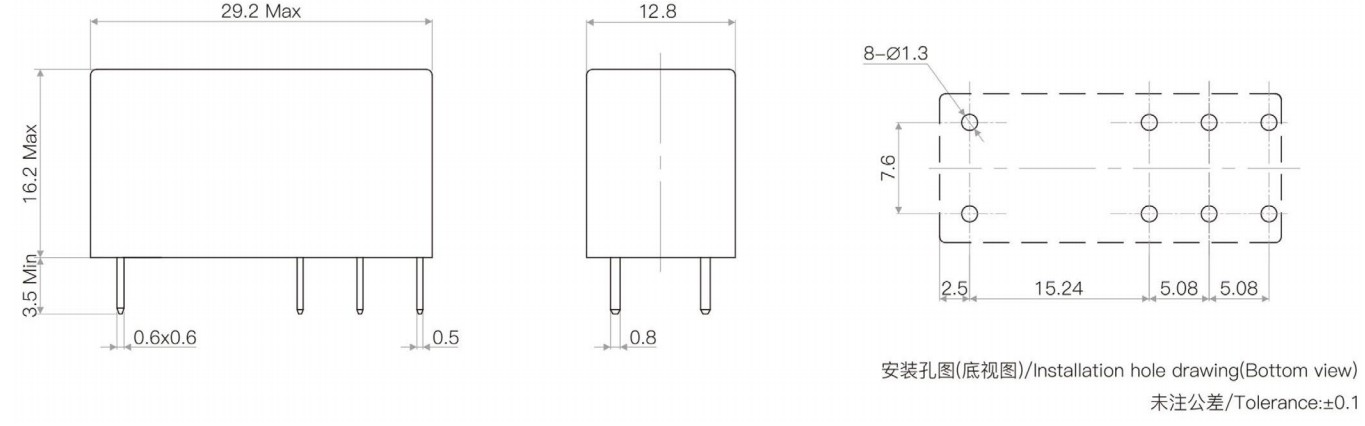

Kompaktes Low-Profile-Design mit nur 16,2 mm Höhe
5 kV Spannungsfestigkeit zwischen Spule und Kontakten
10 mm Kriechstrecke für verbesserte elektrische Sicherheit
Optionale IEC60335-1-Konformität
Geringer Stromverbrauch der Spule für bessere Energieeffizienz
Leichte Struktur, geeignet für kompakte Geräte
Leiterplattenmontage für automatisierte Montage
Erhältlich in kunststoffversiegelter, flussmittelgeschützter und optional explosionsgeschützter Ausführung

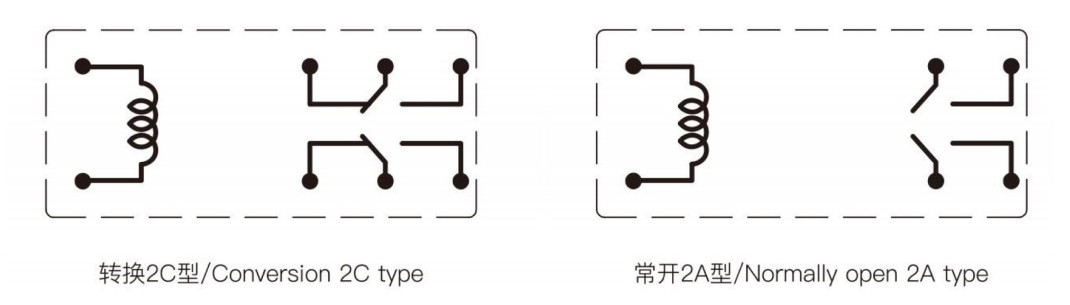

| Kontaktvereinbarung | 2A,2C |
| Kontaktwiderstand | ≤50mΩ |
| Kontaktmaterial | Silberlegierung: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 8A 250VAC/30VDC |
| Maximale Schaltspannung | 440VAC/125VDC |
| Maximaler Schaltstrom | 8A |
| Maximale Schaltleistung | 2000VA |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ps/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 0,4W(L) | |||||||
| Nennspannung (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Spulenwiderstand (Q ± 10 %) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Aufnahmespannung (max.) | ≤80 % (Nennspannung) | |||||||
| Abfallspannung (Min.) | ≥5 % (Nennspannung) | |||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 150 % (Nennspannung) | |||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 1000 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 5000VAC 1min |
|
|
Zwischen Kontaktsätzen | 2500VAC 1min |
|
|
Zwischen offenen Kontakten | 1000VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤15ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤8ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit | 10 Hz ~ 150 Hz | |
| Gewicht | Ca. 15g | |
| Konstruktion | Versiegelt, flussmittelbeständig | |
●Haushaltsgeräte
●Smart-Home-Geräte
●Industrielle Automatisierungssysteme
●Kommunikationsausrüstung
●Elektrische Instrumente und Messgeräte
●Fernbedienungssysteme
●Intelligente Steuermodule
●Sicherheits- und Überwachungsausrüstung
1.Ist dieses Relais für Haushaltsgeräte geeignet?
Ja. Aufgrund seiner kompakten Größe und stabilen Schaltfähigkeit wird das Relais häufig in Klimaanlagen, Waschmaschinen, intelligenten Geräten und anderen elektrischen Haushaltsgeräten eingesetzt.
2.Kann das Relais die automatisierte Leiterplattenbestückung unterstützen?
Ja. Die Leiterplattenmontagestruktur ist für die automatisierte Produktion und Leiterplattenanwendungen mit hoher Dichte konzipiert.
3.Was sind die Vorteile der Spannungsfestigkeit von 5 kV?
Eine höhere Spannungsfestigkeit verbessert die Isolationssicherheit und trägt zum Schutz des Steuerungssystems im Langzeitbetrieb bei.
4.Unterstützt KEYONG die OEM-Anpassung?
Ja. KEYONG bietet OEM- und kundenspezifische Relaislösungen entsprechend den Kundenanforderungen, einschließlich Spulenspannung, Kontaktformular und anwendungsspezifischen Lösungen.
5.Welche Zertifizierungen hat das Relais?
Das Relais entspricht den UL-, TÜV-, CQC-, CE- und RoHS-Standards.
Als professioneller Relaishersteller und -lieferant in China bietet KEYONG zuverlässige Relaislösungen für OEM-Projekte und den Großeinkauf.
●ISO9001-Qualitätsmanagementsystem
●UL-, TÜV-, CQC-, CE- und RoHS-zertifiziert
●Fortschrittliche automatisierte Produktionslinien
●Stabile Produktqualität und Lieferung
●OEM- und kundenspezifische Relaisunterstützung
●Beispielunterstützung für die technische Bewertung
Das Miniatur-Hochleistungsrelais KEYONG KQI15D (115F-2P) vereint kompaktes Design, zuverlässige Schaltleistung und hohe elektrische Sicherheit und ist damit die ideale Wahl für moderne elektrische und intelligente Steuerungsanwendungen.
Mit stabiler Produktqualität, fortschrittlichen Fertigungskapazitäten und professionellem technischen Support hat sich KEYONG zu einem vertrauenswürdigen Relaislieferanten für Kunden in den Branchen Haushaltsgeräte, Industrieautomation, intelligente Steuerungssysteme und Kommunikationsindustrie weltweit entwickelt.
Wenn Sie nach einem zuverlässigen Hersteller oder Lieferanten von Miniatur-Hochleistungsrelais 8A/250VAC suchen, bietet KEYONG zuverlässige Relaislösungen für OEM-Projekte, technische Anwendungen und Großaufträge.
