Das von KEYONG hergestellte Miniatur-Leistungsrelais KQIH(14FH) 20A mit transparenter Abdeckung ist für eine stabile Hochstrom-Schaltleistung in anspruchsvollen elektrischen Steuerungssystemen ausgelegt. Dieses Relais verfügt über eine kompakte Struktur, eine transparente Schutzabdeckung und eine zuverlässige Kontaktleistung und wird häufig in Haushaltsgeräten, industriellen Automatisierungsgeräten, Kommunikationsgeräten, intelligenten Steuerungssystemen, Automobilelektronik und Anwendungen für erneuerbare Energien eingesetzt.
Als professioneller chinesischer Relaishersteller und -lieferant integriert Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. Relaisforschung und -entwicklung, automatisierte Fertigung, Qualitätsprüfung und technischen Service, um zuverlässige Relaislösungen für globale OEM- und Industriekunden bereitzustellen.
Mit über einem Jahrzehnt Erfahrung in der Herstellung und einer jährlichen Produktionskapazität von über 80 Millionen Relais hat sich KEYONG zu einer vertrauenswürdigen Relaisfabrik entwickelt, die Kunden in ganz Nordamerika, Europa, Südostasien, dem Nahen Osten und Südamerika bedient.
Zuverlässige Leistung in anspruchsvollen Umgebungen
Das Relais ist darauf ausgelegt, einen stabilen Betrieb in komplexen elektrischen Umgebungen mit häufigem Schalten und kontinuierlichem Lastbetrieb aufrechtzuerhalten.
Erhöhte Betriebssicherheit
Die transparente Abdeckungsstruktur verbessert die Inspektionssichtbarkeit und trägt dazu bei, Wartungsrisiken bei der Gerätewartung zu reduzieren.
Lange Lebensdauer
Optimierte Kontaktsysteme und präzise Fertigungsprozesse verbessern die mechanische Haltbarkeit und elektrische Lebensdauer.
Geeignet für die automatisierte Produktion
Standardisierte Leiterplattenmontageabmessungen unterstützen eine effiziente automatisierte Montage für industrielle Produktionslinien.
Hohe Schaltleistung von 20 A
Dieses Miniatur-Leistungsrelais ist für eine stabile Lastschaltleistung von 20 A ausgelegt. Es bietet zuverlässige elektrische Leitfähigkeit und hervorragende Kontaktstabilität für elektrische Systeme mittlerer und hoher Belastung.

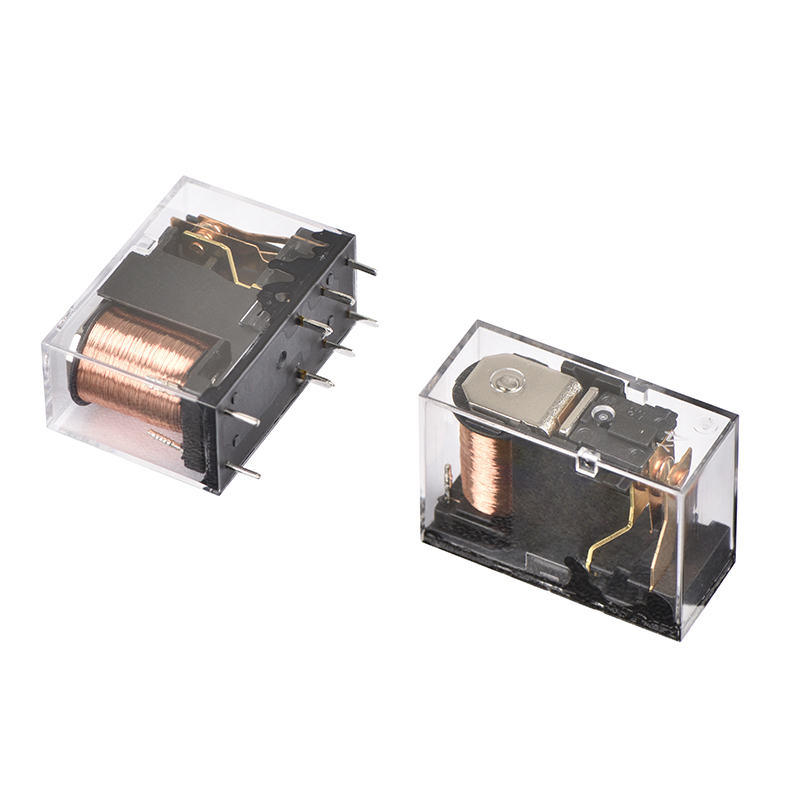

Transparentes Schutzhüllendesign
Das transparente Gehäuse ermöglicht es Ingenieuren und Wartungspersonal, die internen Kontaktbedingungen während des Betriebs und der Tests visuell zu überprüfen und so die Wartungseffizienz und Betriebssicherheit zu verbessern.

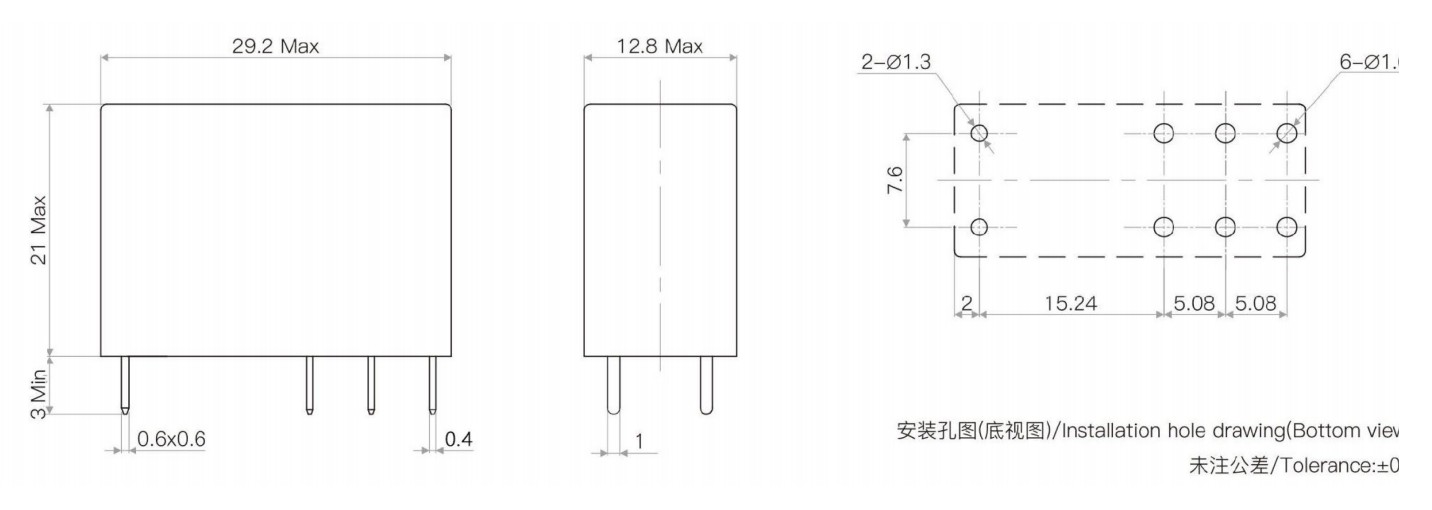

Kompakte Leiterplattenmontagestruktur
Das Relais verfügt über eine platzsparende Miniaturstruktur und eignet sich für die Leiterplatteninstallation, bei der ein kompaktes Layout und eine stabile Montage erforderlich sind.
Stabile elektrische Leistung
Das Relais bietet einen niedrigen Kontaktwiderstand, einen stabilen Spulenbetrieb und eine starke Entstörungsfähigkeit, wodurch es für den langfristigen Dauerbetrieb geeignet ist.
Langlebige Kontaktmaterialien
Hochwertige Kontakte aus Silberlegierung verbessern die Leitfähigkeit, den Lichtbogenwiderstand und die elektrische Haltbarkeit und verlängern gleichzeitig die Lebensdauer unter wiederholten Schaltbedingungen.
Geringer Stromverbrauch
Das optimierte Spulendesign trägt zur Reduzierung des Energieverbrauchs bei und sorgt gleichzeitig für eine schnelle Reaktion und einen stabilen Betrieb.

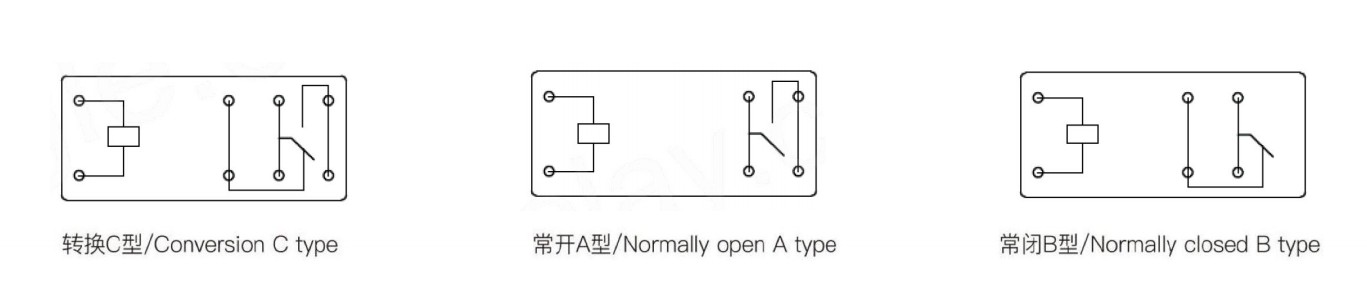

| Kontaktvereinbarung | ABC |
| Kontaktwiderstand | ≤50mΩ (1A 6VDC) |
| Kontaktmaterial | Silberlegierung: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 16A 250VAC/16A 30VDC |
| Maximale Schaltspannung | 277VAC/30VDC |
| Maximaler Schaltstrom | 20A |
| Maximale Schaltleistung | 5540VA/480W |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 0,54 W (L) | 0,72W(T) | ||||||||||||||
| Nennspannung (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Spulenwiderstand (Q ± 10 %) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Aufnahmespannung (max.) | 80 % (Nennspannung) | |||||||||||||||
| Abfallspannung (Min.) | 5 % (Nennspannung) | |||||||||||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 130 % (Nennspannung) | |||||||||||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 1000 MQ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 5000VAC 1min |
|
|
Zwischen offenen Kontakten | 1000VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤15ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤5ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Gewicht | Ca. 17g | |
| Konstruktion | Versiegelt, flussmittelbeständig | |
1.Für welche Anwendungen ist das 20A Miniatur-Leistungsrelais mit transparenter Abdeckung geeignet?
Dieses Relais wird häufig in Haushaltsgeräten, industriellen Automatisierungssystemen, intelligenten Steuerungen, Kommunikationsgeräten, Systemen für erneuerbare Energien, Automobilelektronik und Sicherheitsgeräten verwendet, die eine stabile Schaltleistung von 20 A erfordern.
2.Kann KEYONG maßgeschneiderte Relaislösungen anbieten?
Ja. KEYONG unterstützt OEM- und kundenspezifische Relaisfertigung gemäß Kundenanforderungen, einschließlich Spulenspannung, Anschlussstruktur, Verpackung und anwendungsspezifischen Lösungen.
3.Welche Zertifizierungen haben KEYONG-Relais?
KEYONG-Relaisprodukte verfügen über Zertifizierungen wie UL, TÜV, CQC, CE und RoHS und helfen Kunden dabei, internationale Sicherheits- und Qualitätsstandards einzuhalten.
4.Wie stellt KEYONG die Produktqualität sicher?
Das Unternehmen hält sich strikt an die ISO9001-Qualitätsmanagementstandards und nutzt während der gesamten Produktion automatisierte Test- und Inspektionssysteme, um eine stabile Relaisleistung und -zuverlässigkeit sicherzustellen.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. ist ein professioneller Relaishersteller mit Sitz in Ningbo, Zhejiang, China. Das Unternehmen ist auf die Herstellung von Kfz-Relais, Leistungsrelais, Signalrelais, neuen Energierelais, Blinkrelais, intermittierenden Wischerrelais, Relaissockel und Kabelbäumen spezialisiert.
Durch die kontinuierliche Verbesserung der Fertigungskapazitäten, der Produktqualität und der technischen Innovation ist KEYONG zu einem vertrauenswürdigen Relaislieferanten für Kunden weltweit geworden.
Wenn Sie auf der Suche nach einem zuverlässigen Hersteller, Lieferanten oder einer Fabrik für 20-A-Miniatur-Leistungsrelais mit transparenter Abdeckung in China sind, bietet KEYONG stabile Produktqualität, professionellen technischen Support und effizienten Service für Ihre Projekte und Beschaffungsanforderungen.
