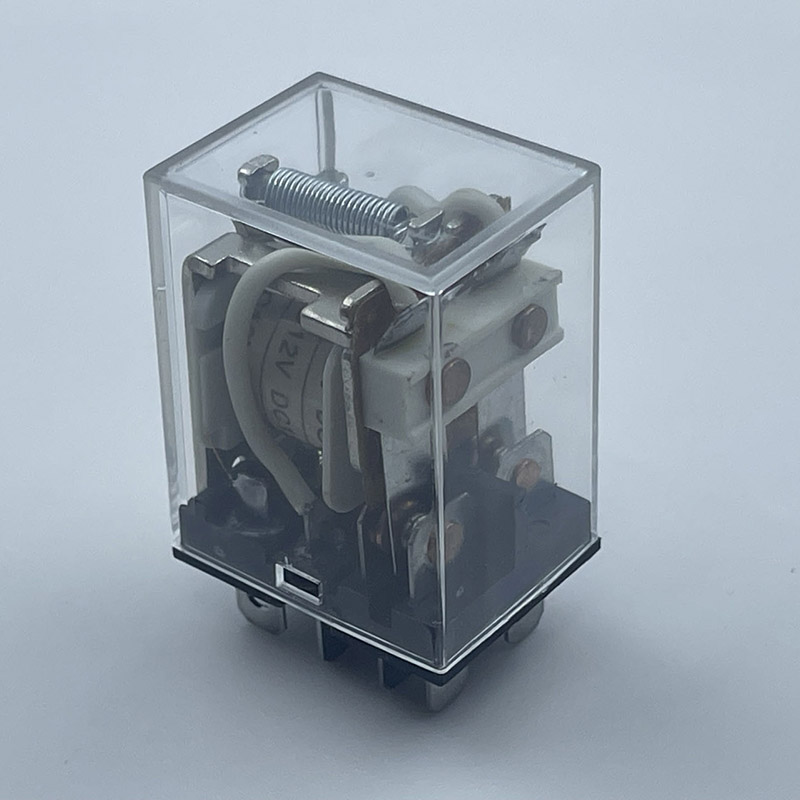

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. Das Miniatur-Leistungsrelais KY13F (18F) mit mehreren Funktionen ist ein kompaktes, hochzuverlässiges Relais, das für effiziente Schaltanwendungen entwickelt wurde. Es unterstützt eine Belastbarkeit von bis zu 20 A (1-polig) und 12 A (2-polig) bei geringem Spulenstromverbrauch und stabiler Leistung. Dieses Miniatur-Leistungsrelais wird häufig in Haushaltsgeräten, Automatisierungssystemen, Telekommunikation und Industrieanlagen eingesetzt. Mit PCB- und Sockelmontageoptionen, optionaler LED-Anzeige, Diode und Push-to-Test-Funktion bietet es eine flexible Installation und einfache Wartung. Es ist RoHS-konform und eignet sich für OEM- und Großlieferungen. Es gewährleistet eine langfristige Haltbarkeit und einen konsistenten Betrieb in anspruchsvollen Umgebungen.
| Besonderheit | Miniatur-Leistungsrelais | Standardrelais |
|---|---|---|
| Größe | Kompakt, PCB-freundlich | Größere Größe |
| Stromverbrauch | Geringe Spulenleistung | Höherer Energieverbrauch |
| Schaltgeschwindigkeit | Schnellere Reaktion | Langsamere mechanische Aktion |
| PCB-Integration | Einfaches automatisiertes Löten | Begrenzte PCB-Eignung |
| Zuverlässigkeit | Hohe Stabilität, lange Lebensdauer | Mäßige Haltbarkeit |
| Anwendungsbereich | Elektronik, Automatisierung, intelligente Geräte | Grundlegende industrielle Steuerung |
Hochzuverlässiges Schalten
Stabile Kontaktwiderstände sorgen für langfristige Schaltsicherheit auch unter Dauerlastbedingungen.
Niedriger Spulenstromverbrauch
Die optimierte elektromagnetische Struktur reduziert den Energieverbrauch und verbessert die Gesamtsystemeffizienz.
Hervorragende Isolationsleistung
Die Spannungsfestigkeit von 5 kV sorgt für erhöhte elektrische Sicherheit für Industrie- und Haushaltsanwendungen.
Kompaktes PCB-Design
Die Miniaturgröße hilft, Installationsraum zu sparen und gleichzeitig eine starke Schaltfähigkeit beizubehalten.

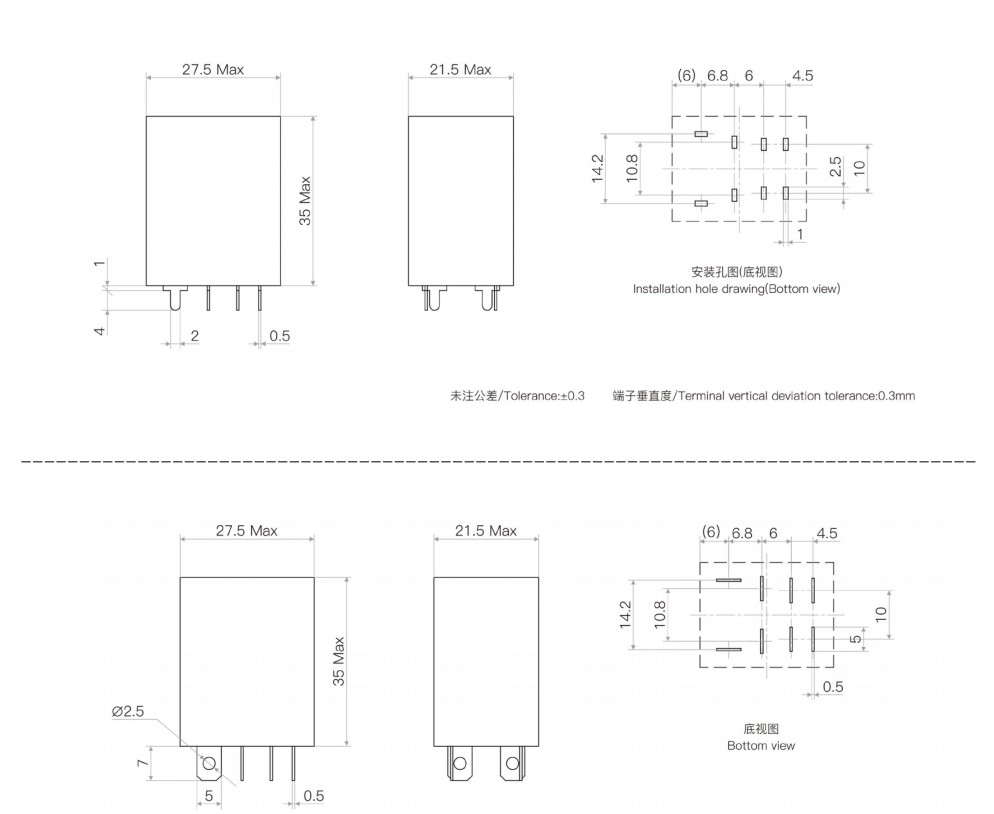

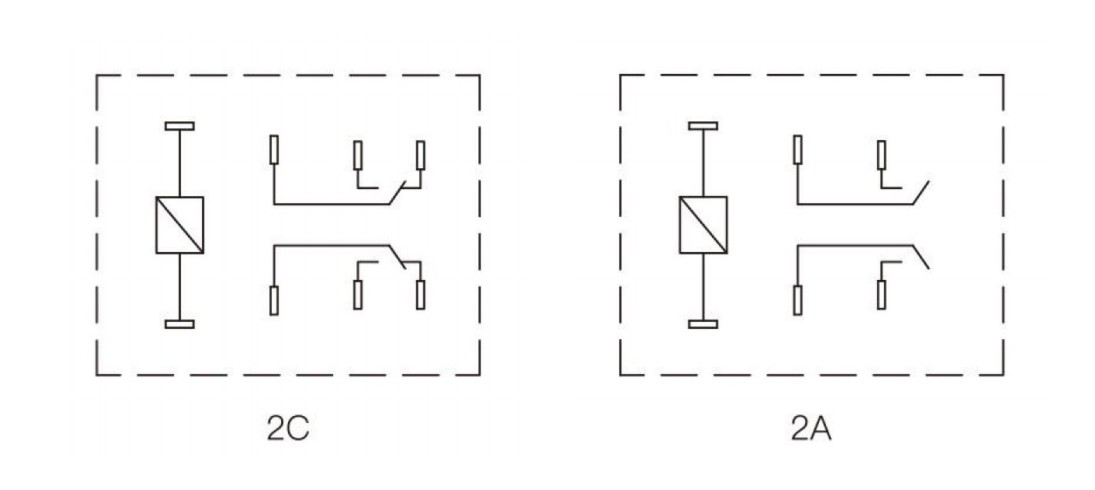

| Kontaktvereinbarung | 2A,2C |
| Kontaktwiderstand | ≤100mΩ (1A 6VDC) |
| Kontaktmaterial | Silberlegierung: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 10A 250VAC |
| Maximale Schaltspannung | 250VAC/300VDC |
| Maximaler Schaltstrom | 10A |
| Maximale Schaltleistung | 2500VA/300W |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 0,9 W/1,1 W | ||
| Nennspannung (VDC) | 12 | 24 | 48 |
| Nennstrom (mA) | 75 | 36.9 | 18.5 |
| Widerstand (Q±10%) | 160 | 650 | 2600 |
| Aufnahmespannung (max.) | 75 % (Nennspannung) | ||
| Abfallspannung (Min.) | 10 % (Nennspannung) | ||
| Maximal zulässige Übersteuerungsspannung (VDC) | 130 % (Nennspannung) | ||
| Isolationsniveau | Klasse B/Klasse F | |
| Isolationswiderstand | ≥100 MΩ | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Coi und Kontakten | 1500VAC Minute |
|
|
Zwischen offenen Kontakten | 1000VAC Minute |
| Betriebszeit (bei Nennspannung) | ≤25ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤25ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃/+105℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit | 10 Hz ~ 55 Hz, 1,0 mm, doppelte Amplitude | |
| Gewicht | Ca. 35g | |
| Konstruktion | Staubdichter Typ | |
automatische Steuerung, Telekommunikationsgeräte, elektrische Haushaltsgeräte und elektrische Anlagen für Maschinen.
F1: Wofür wird ein Miniatur-Leistungsrelais mit mehreren Funktionen verwendet?
Es wird verwendet, um Hochstromkreise mit einem Signal geringer Leistung zu steuern. Es wird häufig in Haushaltsgeräten, industrieller Automatisierung und intelligenten Steuerungssystemen eingesetzt.
F2: Wie wähle ich den richtigen Relaisstromwert aus?
Um einen sicheren und zuverlässigen Betrieb zu gewährleisten, sollten Sie ein Relais mit einem mindestens 1,5-fach höheren Nennstrom als Ihre tatsächliche Last auswählen.
F3: Was ist der Unterschied zwischen 1 Form A, 1 Form B und 1 Form C?
Form A: Normalerweise offen (NO)
Form B: Normalerweise geschlossen (NC)
Formular C: Umstellung (SPDT)
Form C ist der flexibelste Typ für industrielle Anwendungen.
F4: Können Miniatur-Leistungsrelais in industriellen Anwendungen eingesetzt werden?
Ja. Hochwertige Miniatur-Leistungsrelais werden häufig in der industriellen Automatisierung, in SPS-Systemen und in Schalttafeln eingesetzt.
F5: Was beeinflusst die Lebensdauer eines Relais?
Zu den Schlüsselfaktoren gehören:
Aktuelles Niveau laden
Schaltfrequenz
Umgebungstemperatur
Kontaktmaterialqualität
F6: Sind diese Relais für die Leiterplattenmontage geeignet?
Ja. Miniatur-Leistungsrelais sind speziell für die Leiterplattenintegration und automatisierte Lötprozesse konzipiert.
F7: Kann ich die Spulenspannung oder die Spezifikationen anpassen?
Ja, viele Hersteller unterstützen OEM/ODM-Anpassungen wie Spulenspannung, Kontaktbelastbarkeit und Gehäusedesign.
| Auswahlfaktor | Was zu überprüfen ist | Empfohlene Praxis |
|---|---|---|
| Nennlaststrom | Tatsächlicher Arbeitsstrom | Wählen Sie ≥1,5× Sicherheitsmarge |
| Spulenspannung | Steuerspannung | Passen Sie das System genau an (3V/5V/12V/24V) |
| Kontaktformular | Steuerfunktion | Form C für flexibles Schalten |
| Schalttyp | AC- oder DC-Last | Passen Sie die AC/DC-Nennwerte genau an |
| Elektrisches Leben | Betriebszyklen | Mindestens ≥100.000 Zyklen |
| Umfeld | Temperatur, Luftfeuchtigkeit, Vibration | Gewährleisten Sie die Einstufung in Industriequalität |
Auswahl der Spulenspannung
| Spulenspannung | Typische Anwendung |
|---|---|
| 3V DC | Mikroelektronische Geräte, Stromkreise mit geringem Stromverbrauch |
| 5V DC | USB-Systeme, Steuerplatinen |
| 12V Gleichstrom | Industrieausrüstung, Automobilelektronik |
| 24V DC | SPS-Systeme, Automatisierungssteuertafeln |
| Kontakttyp | Beschreibung | Typische Verwendung |
|---|---|---|
| 1 Formular A (NEIN) | Normalerweise geöffnet | Standardmäßige EIN/AUS-Steuerung |
| 1 Form B (NC) | Normalerweise geschlossen | Sicherheitsschaltungen, ausfallsichere Systeme |
| 1 Formular C (SPDT) | Wechselkontakt | Umschalten zwischen zwei Lasten |
| Nennstrom | Geeignete Anwendungen |
|---|---|
| 5A – 8A | Signalgeräte, Kleinelektronik |
| 10A – 16A | Haushaltsgeräte, Steuermodule |
| 20A+ | Hochleistungssysteme, Industrieanlagen |
