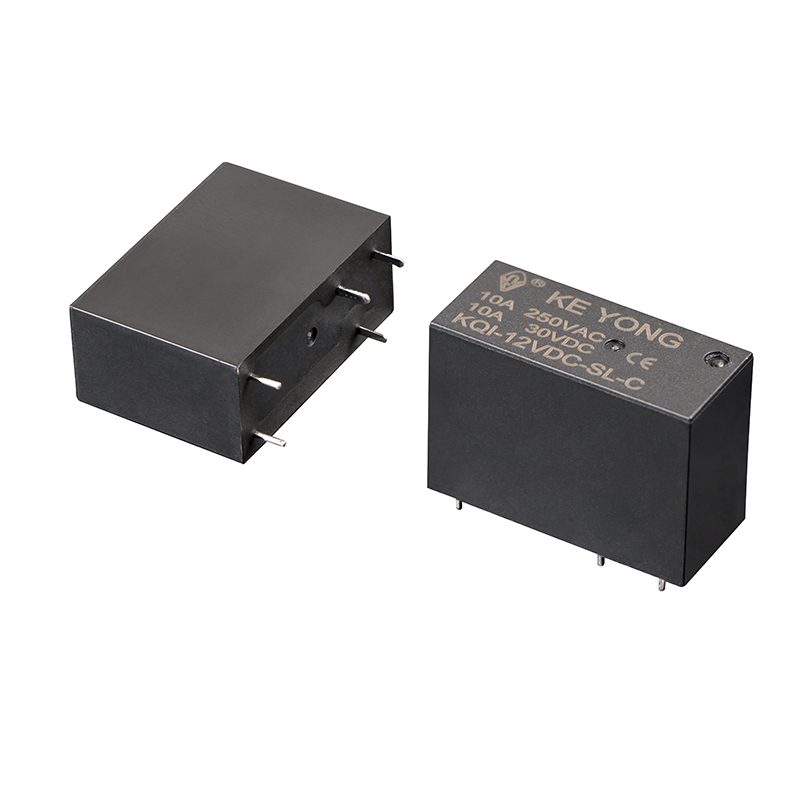

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. Das 10-A-Miniatur-Leistungsrelais KQI(14F) ist ein kompaktes und zuverlässiges Relais, das für Haushaltsgeräte, Automatisierungssysteme, Telekommunikationsgeräte und elektrische Steuergeräte entwickelt wurde. Mit einer Schaltleistung von 10 A, einer Durchschlagsfestigkeit von 5 kV zwischen Spule und Kontakten, geringem Spulenstromverbrauch und einem kleinen PCB-Montagedesign bietet es stabile und sichere Leistung in anspruchsvollen Anwendungen.
Das Relais ist in kunststoffversiegelter, flussfester und optional explosionsgeschützter Ausführung erhältlich, um unterschiedlichen Betriebsanforderungen gerecht zu werden. Seine leichte Struktur und das Design zur Leiterplattenmontage tragen dazu bei, die Montage zu vereinfachen und die Produktionseffizienz zu verbessern. Als professioneller Relaishersteller in China bietet KEYONG zuverlässige Relaislösungen mit OEM-Anpassung, Musterunterstützung und stabiler Massenversorgung für globale Kunden und technische Projekte.
Stabile 10A Schaltleistung
Entwickelt für eine zuverlässige 10-A-Lastschaltleistung, geeignet für Leistungssteuerungs- und Signalübertragungsanwendungen, die einen stabilen elektrischen Betrieb erfordern.

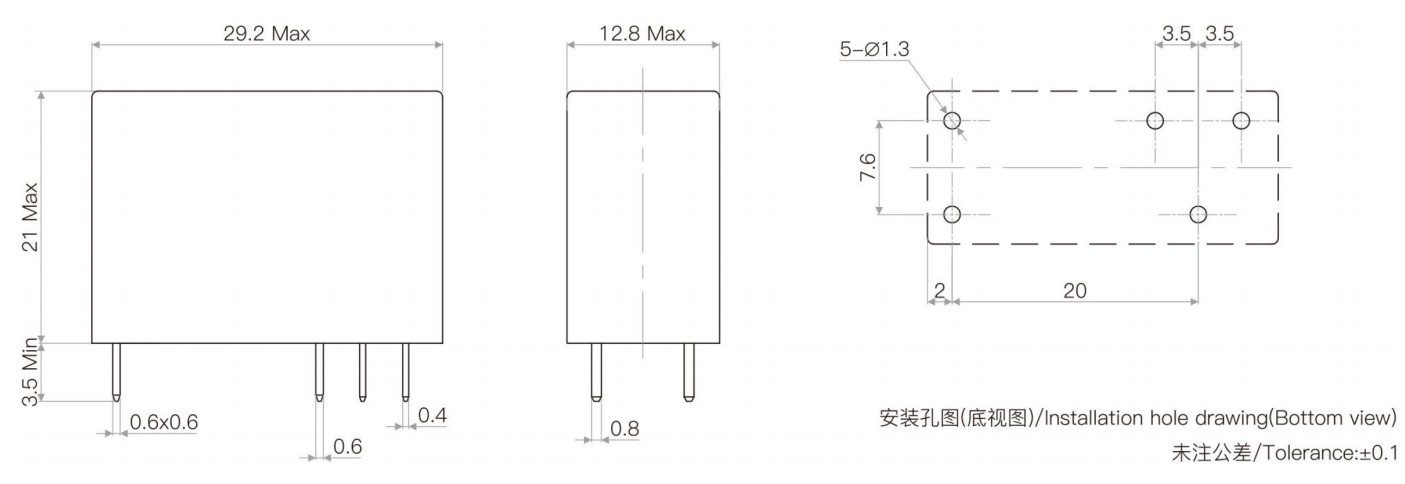

Kompaktes PCB-Montagedesign
Die Miniaturstruktur trägt dazu bei, Platz bei der Leiterplatteninstallation zu sparen und gleichzeitig eine hervorragende Isolierung und elektrische Zuverlässigkeit zu gewährleisten.
Hohe elektrische Sicherheitsleistung
Das Relais bietet zuverlässige Spannungsfestigkeit und Isolationsleistung für einen langfristig stabilen Betrieb in elektrischen Systemen.
Niedriger Spulenstromverbrauch
Das optimierte Spulendesign reduziert den Energieverbrauch und verbessert die Gesamtsystemeffizienz.
Lange mechanische und elektrische Lebensdauer
Hergestellt mit präzisen automatisierten Montage- und Prüfgeräten, um Haltbarkeit und Betriebskonsistenz zu gewährleisten.
Geeignet für mehrere Branchen
Weit verbreitet in Haushaltsgeräten, Smart-Home-Systemen, industrieller Automatisierung, Kommunikationsgeräten, Sicherheitssystemen und Geräten für erneuerbare Energien.

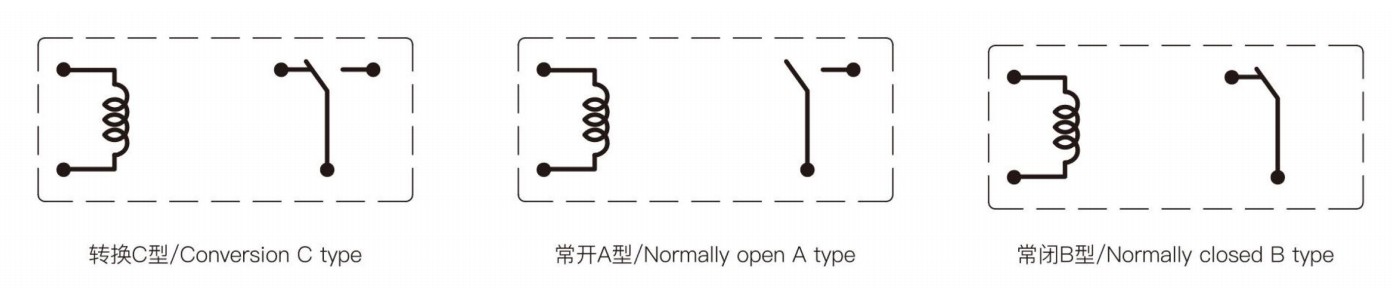

| Kontaktvereinbarung | ABC |
| Kontaktwiderstand | ≤100mΩ |
| Kontaktmaterial | Silberlegierung: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 10A 250VAC/30VDC |
| Maximale Schaltspannung | 250VAC/30VDC |
| Maximaler Schaltstrom | 10A |
| Maximale Schaltleistung | 2770VA/300W |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 0,54 W (L) | 0,72W(T) | ||||||||||||||
| Nennspannung (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Spulenwiderstand (±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Aufnahmespannung (max.) | 80 % (Nennspannung) | |||||||||||||||
| Abfallspannung (Min.) | 5 % (Nennspannung) | |||||||||||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 130 % (Nennspannung) | |||||||||||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 1000 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Coi und Kontakten | 5000VAC 1min |
|
|
Zwischen offenen Kontakten | 1000VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤15ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤10ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Gewicht | Ca. 13g | |
| Konstruktion | Versiegelt, flussmittelbeständig | |
Das KEYONG 10A Miniatur-Leistungsrelais eignet sich für eine Vielzahl elektrischer und elektronischer Steuerungssysteme.
Haushaltsgeräte
Wird in Klimaanlagen, Waschmaschinen, Mikrowellenherden, Warmwasserbereitern und intelligenten Küchengeräten für eine stabile Schaltsteuerung verwendet.
Industrielle Automatisierungssteuerung
Geeignet für SPS-Systeme, Bedienfelder, Automatisierungsmodule und intelligente Steuergeräte, die zuverlässige PCB-Relais erfordern.
Kommunikationsausrüstung
Bietet zuverlässige Signal- und Leistungsumschaltung für Kommunikationsgeräte und Netzwerksteuerungssysteme.
Smart Home und Sicherheitssysteme
Weit verbreitet in Smart-Home-Geräten, Zugangskontrollsystemen, Alarmsystemen und intelligenten Sicherheitsgeräten.
Erneuerbare Energien und Stromversorgungssysteme
Kann in Ladesysteme, Energiespeichergeräte und Stromverteilungsmodule integriert werden.
1.Wofür wird ein 10A-Miniatur-Leistungsrelais verwendet?
Ein 10-A-Miniatur-Leistungsrelais wird hauptsächlich zum Schalten elektrischer Lasten in Leiterplattensteuerungssystemen verwendet. Es wird häufig in Haushaltsgeräten, industriellen Steuerungssystemen, Kommunikationsgeräten, Smart-Home-Geräten und Energiemanagementsystemen eingesetzt.
2.Wie wähle ich die richtige Spulenspannung?
Die Spulenspannung sollte mit der Steuerkreisspannung Ihrer Anwendung übereinstimmen. Zu den gängigen Optionen gehören 5 V, 12 V und 24 V Gleichstrom. Die Wahl der richtigen Spulenspannung trägt dazu bei, einen stabilen Relaisbetrieb zu gewährleisten und den Steuerkreis zu schützen.
3.Ist dieses Relais für die Leiterplattenmontage geeignet?
Ja. Das Relais ist für Leiterplattenmontageanwendungen konzipiert und verfügt über eine kompakte Struktur, die für Leiterplattenlayouts mit hoher Dichte geeignet ist.
4.Kann das Relais in industriellen Automatisierungsgeräten verwendet werden?
Ja. Das KEYONG 10A Miniatur-Leistungsrelais wird aufgrund seiner stabilen Schaltleistung und langen Lebensdauer häufig in industriellen Automatisierungssteuerungssystemen eingesetzt.
5. Unterstützt KEYONG kundenspezifische Relaislösungen?
Ja. KEYONG bietet OEM- und ODM-Dienstleistungen für globale Kunden, einschließlich kundenspezifischer Relaisspezifikationen, Sockel, Kabelbaumbaugruppen und anwendungsbasierter Lösungen.
Die Wahl des richtigen 10-A-Miniatur-Leistungsrelais trägt dazu bei, eine stabile Leistung, lange Lebensdauer und elektrische Sicherheit Ihrer Geräte zu gewährleisten. Bei der Auswahl eines Relais sind die folgenden Faktoren am wichtigsten.
Bestätigen Sie die Ladeanforderungen
Überprüfen Sie zunächst die Betriebsspannung und den Betriebsstrom Ihrer Anwendung. Ein 10-A-Relais wird häufig für Haushaltsgeräte, Automatisierungssysteme, intelligente Steuergeräte und Kommunikationsgeräte verwendet.
Wählen Sie die richtige Spulenspannung
Die Spulenspannung sollte zu Ihrem Steuerkreis passen, z. B. 5 V, 12 V oder 24 V Gleichstrom. Eine falsche Spannung kann zu einem instabilen Betrieb oder einem Relaisausfall führen.
Wählen Sie das richtige Kontaktformular
Zu den gängigen Kontakttypen gehören:
●1A (normalerweise offen)
●1C (Wechslerkontakt)
Wählen Sie entsprechend Ihren Schaltkreissteuerungsanforderungen.
Berücksichtigen Sie die Größe des Relais und den Platz auf der Leiterplatte
Ein kompaktes Miniaturrelais eignet sich für Leiterplattendesigns mit hoher Dichte und hilft, Installationsraum in elektronischen Geräten zu sparen.
Überprüfen Sie Sicherheit und Zuverlässigkeit
Für einen langfristig stabilen Betrieb wird empfohlen, Relais zu wählen mit:
●Hohe Spannungsfestigkeit
●Geringer Stromverbrauch der Spule
●Lange elektrische Lebensdauer
●Stabile Kontaktleistung
●Zertifizierungen überprüfen
Zertifizierte Relais sorgen für mehr Sicherheit und Qualitätssicherung. Zu den gängigen Zertifizierungen gehören UL, TÜV, CE, CQC und RoHS.
