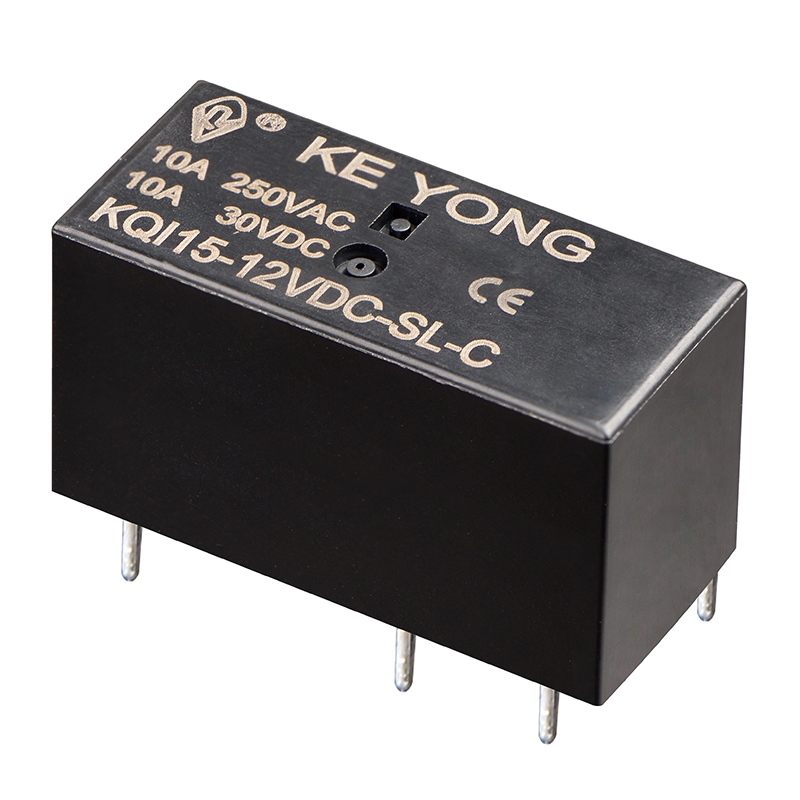

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. Miniatur-Leistungsrelais zum Schalten von 10 A. Das 12-A-Leiterplattenrelais KQI15 (115F) ist ein kompaktes und zuverlässiges Relais, das für Haushaltsgeräte, Automatisierungssysteme und elektrische Steuergeräte entwickelt wurde. Mit einer Schaltleistung von 12 A, einer Spannungsfestigkeit von 5 kV, einer Kriechstrecke von 10 mm und einem geringen Spulenstromverbrauch von 0,4 W bietet es eine stabile und sichere Schaltleistung für Langzeitanwendungen. Mit einer maximalen Höhe von 16,2 mm, einem Leiterplattenmontagedesign, kunststoffversiegelten und flussmittelfesten Optionen sowie RoHS-Konformität wird dieses Relais häufig in Smart-Home-Geräten, Telekommunikationsgeräten, Instrumenten, Messgeräten und Fernsteuerungssystemen eingesetzt. Als professioneller Relaishersteller und -lieferant in China bietet KEYONG zuverlässige Relaislösungen für OEM- und Industrieanwendungen.
Stabile 10-A-Schaltleistung
Das Miniatur-Leistungsrelais zum Schalten von 10 A ist für eine zuverlässige Lastschaltleistung mit stabiler elektrischer Leitfähigkeit und niedrigem Kontaktwiderstand ausgelegt. Es bietet einen zuverlässigen Betrieb für verschiedene elektronische Steuerungssysteme, die eine kontinuierliche und effiziente Schaltfähigkeit erfordern.
Kompakte Miniaturstruktur
Dank seines kompakten und leichten Designs trägt dieses PCB-Leistungsrelais dazu bei, Installationsraum zu sparen und unterstützt Leiterplattenlayouts mit hoher Dichte. Es eignet sich für moderne elektronische Geräte mit begrenztem Platzbedarf im Innenraum.
Hohe elektrische Isolierung und Sicherheit
Das unter strengen Qualitätsstandards hergestellte Relais bietet eine hervorragende Spannungsfestigkeit und Isolationsleistung. Es erhöht wirksam die Betriebssicherheit und reduziert elektrische Störungen bei Schaltvorgängen.
Geringer Stromverbrauch
Die optimierte elektromagnetische Struktur sorgt für einen geringen Spulenstromverbrauch bei gleichzeitig schneller Reaktionsgeschwindigkeit und stabiler Schaltleistung und trägt so zur Verbesserung der Gesamtenergieeffizienz elektronischer Systeme bei.
Lange mechanische und elektrische Lebensdauer
Das mit präzisen automatisierten Montage- und Prüfgeräten hergestellte Relais bietet stabile Haltbarkeit und langfristige Betriebszuverlässigkeit für industrielle und kommerzielle Anwendungen.
Breite Kompatibilität für elektronische Systeme
Dieses Miniatur-Leistungsrelais ist mit verschiedenen PCB-Steuerungssystemen und elektrischen Anwendungen kompatibel, einschließlich Haushaltsgeräten, Automatisierungsgeräten, Kommunikationsgeräten und intelligenten Steuerungsmodulen.
Strenge Qualitätskontrolle und Zertifizierungen
KEYONG setzt in der gesamten Produktion strenge ISO9001-Qualitätsmanagementstandards um. Die Produkte verfügen über UL-, TÜV-, CQC-, CE- und RoHS-Zertifizierungen, um eine gleichbleibende Qualität und internationale Konformität zu gewährleisten.

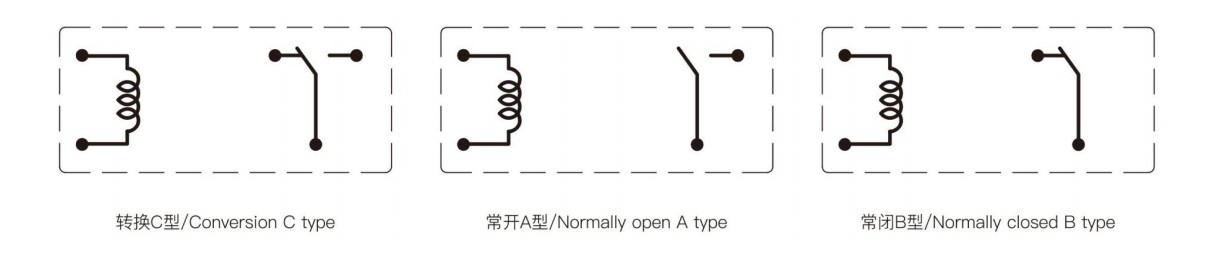

| Kontaktvereinbarung | ABC |
| Kontaktwiderstand | ≤100mΩ (1A 6VDC) |
| Kontaktmaterial | Silberlegierung: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 10A 250VAC/30VDC |
| Maximale Schaltspannung | 440VAC/125VDC |
| Maximaler Schaltstrom | 12A |
| Maximale Schaltleistung | 3000VA |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ps/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 0,4W(L) | |||||||
| Nennspannung (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Spulenwiderstand (Q ± 10 %) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Aufnahmespannung (max.) | 70 % (Nennspannung) | |||||||
| Abfallspannung (Min.) | 10 % (Nennspannung) | |||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 150 % (Nennspannung) | |||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 1000 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1mA) | Zwischen Spule und Kontakten | 5000VAC 1min |
|
|
Zwischen offenen Kontakten | 1000VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤15ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤8ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit | 10 Hz ~ 150 Hz | |
| Gewicht | Ca. 13g | |
| Konstruktion | Versiegelt, flussmittelbeständig | |
Elektrische Haushaltsgeräte, Automatisierungssysteme, elektrische Geräte, Instrumente, Messgeräte, Telekommunikationseinrichtungen und Fernsteuerungseinrichtungen.
1.Wofür wird ein Miniatur-Leistungsrelais zum Schalten von 10 A verwendet?
Dieses Relais wird hauptsächlich zum Schalten und Steuern elektrischer Lasten in Haushaltsgeräten, industriellen Automatisierungssystemen, Kommunikationsgeräten, Sicherheitsgeräten und intelligenten elektronischen Produkten verwendet. Es hilft, Stromkreise sicher und effizient zu steuern und gleichzeitig die kompakte Installationsgröße beizubehalten.
2.Kann dieses Relais eine kontinuierliche Stromlast von 10 A unterstützen?
Ja. Das Relais ist für stabile 10-A-Schaltanwendungen unter geeigneten Betriebsbedingungen ausgelegt. KEYONG führt strenge elektrische Tests und Qualitätsprüfungen durch, um eine stabile Leistung und eine lange Lebensdauer zu gewährleisten.
3.Ist dieses Relais für die Leiterplattenmontage geeignet?
Ja. Die Miniaturstruktur ist speziell für den Leiterplatteneinbau und kompakte elektronische Systeme konzipiert. Es unterstützt eine effiziente automatisierte Montage und trägt zur Reduzierung des Bauraumbedarfs bei.
4.Welche Zertifizierungen haben KEYONG-Relais?
KEYONG-Relaisprodukte haben mehrere internationale Zertifizierungen erhalten, darunter:
●UL-Zertifizierung
●TÜV-Zertifizierung
●CQC-Zertifizierung
●CE-Zertifizierung
●RoHS-Konformität
Alle Produkte werden gemäß den Qualitätsmanagementstandards ISO9001 hergestellt.
