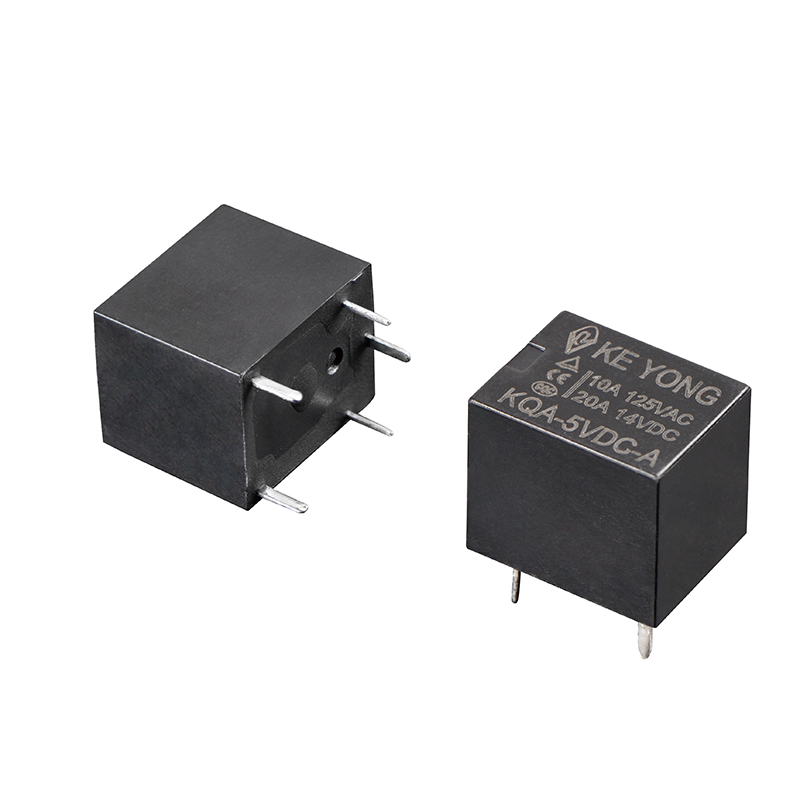

Das Superminiatur-Hochleistungsrelais 20A ist ein kompaktes, auf der Leiterplatte montiertes elektromagnetisches Relais, das für Hochstrom-Schaltanwendungen entwickelt wurde, bei denen Platzeffizienz und zuverlässige Leistung von entscheidender Bedeutung sind. Mit einer Schaltleistung von bis zu 20 A ermöglicht dieses Miniaturrelais eine stabile Steuerung von Hochleistungslasten in Industrieanlagen, Haushaltsgeräten und elektronischen Steuerungssystemen.
Als direkter Hersteller und Lieferant in China bieten wir globalen B2B-Kunden gleichbleibende Qualität, wettbewerbsfähige Preise und OEM/ODM-Anpassung.
●Ultrakompaktes Design für ein PCB-Layout mit hoher Dichte
●Hohe Schaltleistung bis zu 20 A für Leistungssteuerungsanwendungen
●Stabile Leistung bei kontinuierlichem Schwerlastbetrieb
●Geringer Spulenstromverbrauch bei hoher Empfindlichkeit
●Lange elektrische und mechanische Lebensdauer
●Geeignet für die automatisierte SMT-/Durchsteckmontage von Leiterplatten
●Zuverlässige Kontaktstruktur für industrielle Umgebungen
1. Direktlieferung ab Werk
Wir sind ein professioneller Relaishersteller in China, der eine stabile Produktionskapazität und wettbewerbsfähige Fabrikpreise gewährleistet.
2. Hohe Lastzuverlässigkeit
Entwickelt für hohe Einschaltströme und eine Dauerlast von 20 A, um einen stabilen Betrieb in anspruchsvollen Umgebungen zu gewährleisten.
3. Kompaktes PCB-Design
Die Ultraminiaturstruktur hilft Ingenieuren, den PCB-Fußabdruck zu reduzieren und die Effizienz der Systemintegration zu verbessern.
4. Strenge Qualitätskontrolle
Jedes Relais wird vor dem Versand einer elektrischen Leistungsprüfung, einem Kontaktwiderstandstest und einer Lebensdauerüberprüfung unterzogen.
5. OEM-/ODM-Anpassung
Wir unterstützen:
●Anpassung der Spulenspannung
●Kontaktkonfigurationsdesign
●Anpassung der Wohnstruktur
●Branding- und Verpackungslösungen

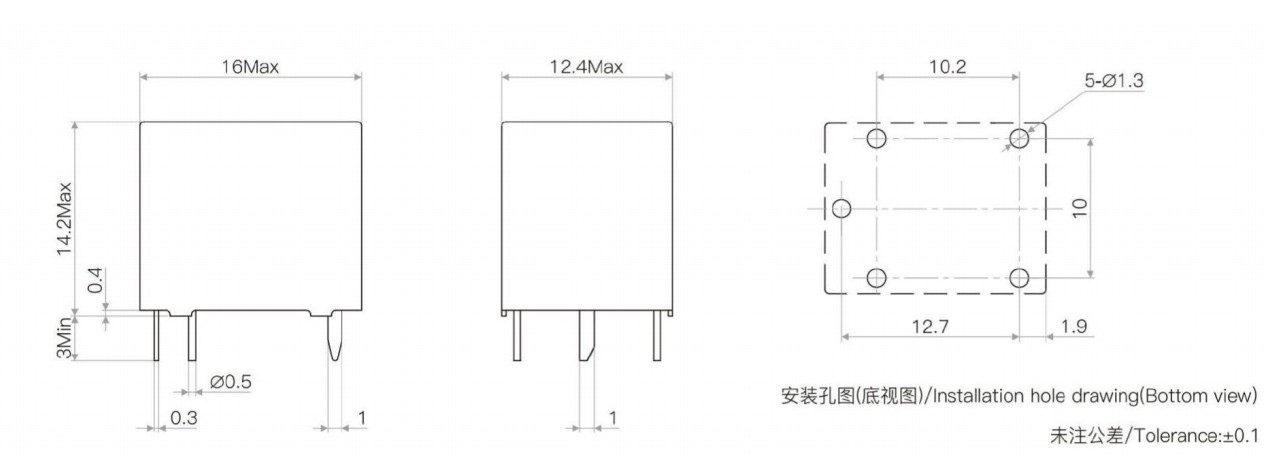

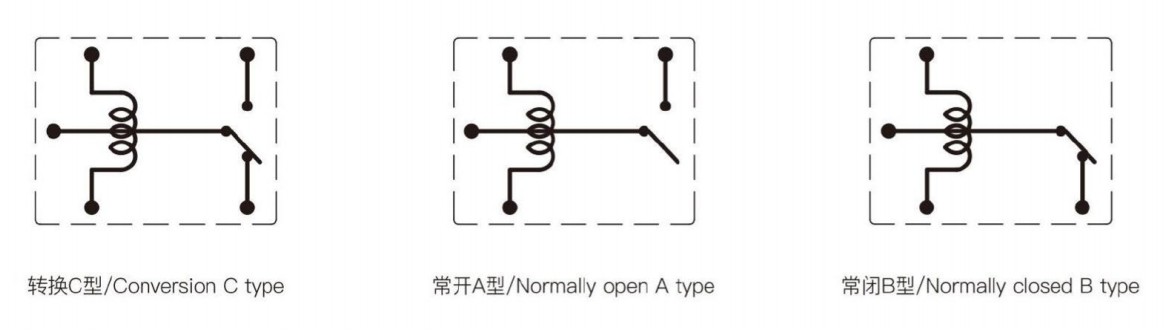

| Kontaktvereinbarung | ABC |
| Kontaktwiderstand | ≤100mΩ (1A 6VDC) |
| Kontaktmaterial | Silberlegierung: AgSnOlIn₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 10A 125VAC,10A/20A 14VDC |
| Maximale Schaltspannung | 220VAC/16VDC |
| Maximaler Schaltstrom | NO:35A NC:20A |
| Maximale Schaltleistung | 2200VA/320W |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 0,60 W (L) | 0,80 W (T) | ||||||||||
| Nennspannung (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 05 | 06 | 09 | 12 | 18 | 24 |
| Spulenwiderstand (Ω ± 10 %) | 42 | 60 | 135 | 240 | 540 | 960 | 31.25 | 45 | 101 | 180 | 405 | 720 |
| Aufnahmespannung (max.) | 75 % (Nennspannung) | |||||||||||
| Abfallspannung (Min.) | 10 % (Nennspannung) | |||||||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 130 % (Nennspannung) | |||||||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 100 MQ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 1500VAC 1min |
|
|
Zwischen offenen Kontakten | 1000VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤10ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤5ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃/+105℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Gewicht | Ca. 6g | |
| Konstruktion | Versiegelt, flussmittelbeständig | |
Das 20-A-Superminiaturrelais wird häufig in verschiedenen elektrischen Steuerungssystemen mit hohen Anforderungen eingesetzt:
●Steuerungssysteme für Haushaltsgeräte (Waschmaschinen, Klimaanlagen, Kühlschränke)
●Industrielle Automatisierungsausrüstung
●Stromversorgungsschaltmodule
●Smart-Home-Steuerungssysteme
●Steuergeräte für die Automobilelektronik
●Heizungs-, Lüftungs- und HVAC-Systeme
●Leiterplattenbasierte Energieverwaltungssysteme
Bei der Auswahl eines 20-A-Miniaturrelais sollten Ingenieure Folgendes berücksichtigen:
1. Lasttyp
Ohmsche Last (Heizungen, Lampen) → Standard 20A-Relais geeignet
Induktive Last (Motoren, Kompressoren) → erfordert eine höhere Stoßspannungsfestigkeit
2. Spulenspannung
Wählen Sie basierend auf dem Systemdesign:
●5V DC → Niederspannungs-Steuerplatinen
●12V DC → industrielle Steuerungssysteme
●24V DC → Automatisierungsgeräte
3. Schaltfrequenz
Wählen Sie für Hochfrequenz-Schaltanwendungen Relais mit längerer mechanischer Lebensdauer.
| Artikel | Miniatur-20A-Relais | Standardrelais |
|---|---|---|
| Größe | Ultrakompakt | Größere Stellfläche |
| PCB-Integration | Geeignet für hohe Dichte | Beschränkt |
| Aktuelle Kapazität | Bis zu 20A | 10A–16A typisch |
| Anwendung | Moderne Kompaktgeräte | Traditionelle Steuerungssysteme |
| Effizienz | Hohe Integration | Geringere Integration |
F1: Kann dieses 20-A-Relais für induktive Lasten verwendet werden?
Ja, aber bei der Auswahl des Modells sollten Lasteigenschaften wie der Anlaufstrom des Motors berücksichtigt werden.
F2: Wie hoch ist die Lebensdauer des Relais?
Die mechanische Lebensdauer kann je nach Nutzungsbedingungen bis zu 10 Millionen Betätigungen betragen.
F3: Ist es für die Leiterplattenmontage geeignet?
Ja, es ist speziell für die Leiterplattenmontage und automatisierte Montageprozesse konzipiert.
F4: Stellen Sie Proben zum Testen zur Verfügung?
Ja, Musterbestellungen stehen zur technischen Bewertung vor der Massenproduktion zur Verfügung.
F5: Kann ich die Spulenspannung oder den Kontakttyp anpassen?
Ja, OEM/ODM-Anpassungen werden je nach Projektanforderungen unterstützt.
Adresse
350 Renmin North Road, Stadt Hengxi, Bezirk Yinzhou, Stadt Ningbo, Provinz Zhejiang, China
