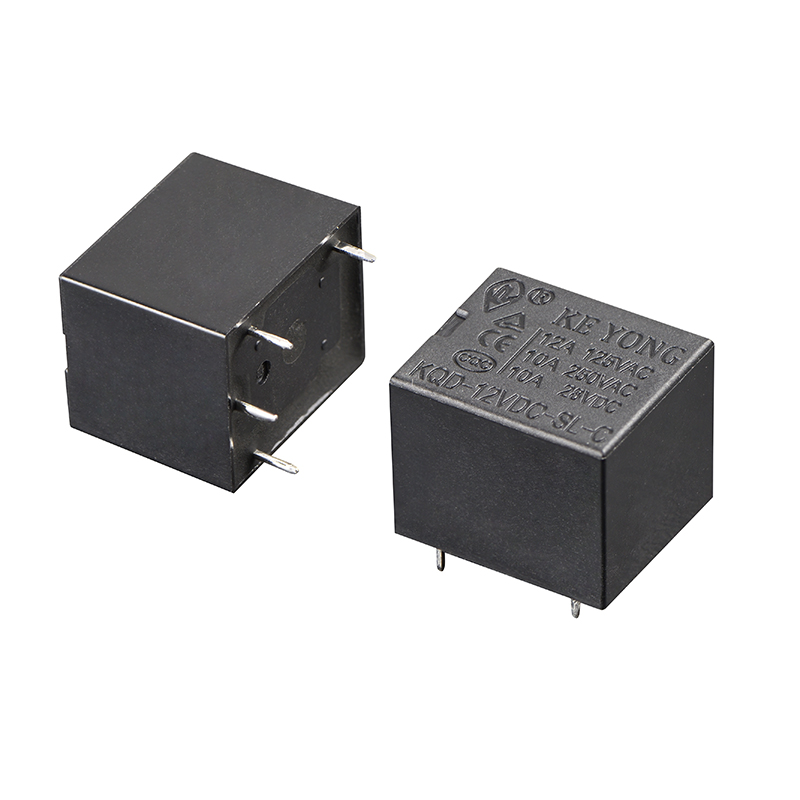

Dieses Miniatur-Hochleistungsrelais für hohe Temperaturen von 105 °C ist für Schaltanwendungen mit hoher Last konzipiert, die eine stabile Leistung unter rauen thermischen Umgebungen erfordern. Dank seiner kompakten Leiterplattenmontage, hohen Spannungsfestigkeit und zuverlässigen Kontaktleistung wird es häufig in der Automobilelektronik, der industriellen Automatisierung, Smart-Home-Systemen und Leistungssteuerungsgeräten eingesetzt.
Die Auswahl des richtigen Miniatur-Hochleistungsrelais hängt von der Betriebstemperatur, dem Schaltstrom, der Installationsumgebung, der Lastart und den Anwendungsanforderungen ab. Als professioneller chinesischer Relaishersteller und -lieferant bietet KEYONG mehrere Relaislösungen für Automobilelektronik, Industrieautomation, Systeme für erneuerbare Energien und intelligente Geräteanwendungen.
Die folgende Modellvergleichstabelle hilft Kunden, schnell geeignete Relaismodelle für verschiedene Anwendungsszenarien auszuwählen.
Modellvergleich von Miniatur-Hochleistungsrelais
| Modell | Nennstrom | Betriebstemperatur | Kontaktformular | Typische Anwendungen | Hauptvorteile |
|---|---|---|---|---|---|
| KQX-10A | 10A | 85℃ | 1A / 1C | Intelligente Haushaltsgeräte | Kompakte Größe, geringer Stromverbrauch |
| KQX-20A | 20A | 105℃ | 1A | Industrielle Steuerungssysteme | Stabile Schaltleistung |
| KQX-30A | 30A | 105℃ | 1A / 1C | Automobilelektronik | Hohe Belastbarkeit und thermische Beständigkeit |
| KQX-40A | 40A | 125℃ | 1A | Neue Energieladesysteme | Geeignet für raue Umgebungen |
| KQX-50A | 50A | 125℃ | 1C | Energiespeicherausrüstung | Hohe Stromtragfähigkeit |
Vergleich zwischen Standardrelais und Hochtemperaturrelais
| Besonderheit | Standardrelais | Hochtemperaturrelais 105℃ |
|---|---|---|
| Temperaturbeständigkeit | 70℃–85℃ | Bis zu 105℃ |
| Anwendungsumgebung | Normale Bedingungen | Umgebungen mit hoher Hitze |
| Lebensdauer | Standard | Länger bei thermischer Belastung |
| Stabilität | Allgemeine industrielle Verwendung | Verbesserte Zuverlässigkeit bei hoher Belastung |
| Empfohlene Branchen | Haushaltsgeräte | Automobil- und Industriesysteme |
Hohe Temperaturbeständigkeit bis 105℃
Dieses Miniatur-Hochleistungsrelais wurde speziell für Anwendungen entwickelt, die in Umgebungen mit hohen Umgebungstemperaturen betrieben werden. Das Relais sorgt für eine stabile elektrische Leistung und zuverlässige Kontaktschaltung auch bei Dauerbetriebstemperaturen von bis zu 105 °C und trägt so zur Verbesserung der Gesamtsicherheit und Haltbarkeit der Ausrüstung bei.
Kompakte Miniaturstruktur
Das kompakte PCB-Montagedesign hilft, Installationsraum zu sparen und gleichzeitig eine hohe Schaltkapazität aufrechtzuerhalten. Es eignet sich für moderne elektronische Systeme, die hochdichte Komponentenlayouts und leichte Designs erfordern.
Hohe Schaltleistung
Das für Hochlast-Schaltanwendungen konzipierte Relais bietet eine zuverlässige Stromführungsleistung mit ausgezeichneter elektrischer Leitfähigkeit und niedrigem Kontaktwiderstand und gewährleistet so einen stabilen Betrieb für Industrie- und Automobilsteuerungssysteme.
Stabile elektrische Leistung
Das Relais zeichnet sich durch eine hohe Spannungsfestigkeit, eine starke Isolationsleistung und eine hervorragende Beständigkeit gegenüber Vibrationen und Temperaturschwankungen aus und ist somit für den langfristigen Dauerbetrieb geeignet.
Geeignet für mehrere Branchen
Dieses Miniatur-Hochleistungsrelais für hohe Temperaturen von 105 °C wird häufig eingesetzt in:
●Automobilelektronik
●Lade- und Speichersysteme für erneuerbare Energien
●Industrielle Automatisierungssteuerung
●Intelligente Haushaltsgeräte
●Sicherheits- und Überwachungssysteme
●Kommunikationsausrüstung
●Intelligente Steuergeräte

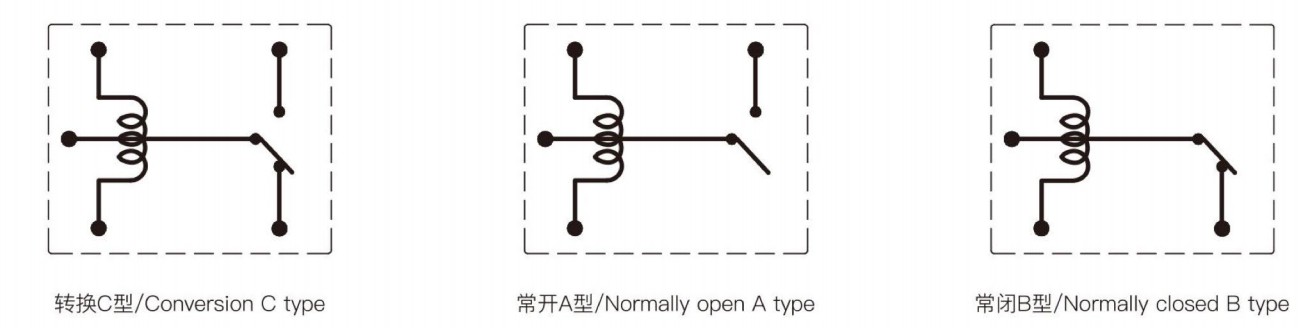

| Kontaktvereinbarung | ABC |
| Kontaktwiderstand | ≤100mΩ (1A 6VDC) |
| Kontaktmaterial | Silberverbündeter:AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 7A/10A/15A 250VAC/28VDC, 15A 125VAC |
| Maximale Schaltspannung | 277VAC/30VDC |
| Maximaler Schaltstrom | 15A |
| Maximale Schaltleistung | 2770VA/300W |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ps |
| Stromverbrauch (W) | 0,36 W (L) | 0,45 W (T) | ||||||||||||||
| Nennspannung (VDC) | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 |
| Spulenwiderstand (Q ± 10 %) | 69.4 | 100 | 225 | 400 | 900 | 1600 | 3600 | 6400 | 55 | 80 | 180 | 320 | 720 | 1280 | 2880 | 5120 |
| Aufnahmespannung (max.) | 75 % (Nennspannung) | |||||||||||||||
| Abfallspannung (Min.) | 10 % (Nennspannung) | |||||||||||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 130 % (Nennspannung) | |||||||||||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 100 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 1500VAC 1min |
|
|
Zwischen offenen Kontakten | 1000VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤10ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤5ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃/+105℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Gewicht | Ca. 9g | |
| Konstruktion | Versiegelt, flussmittelbeständig | |
KEYONG hat eine langfristige Zusammenarbeit mit inländischen und internationalen Herstellern in den Bereichen Automobilelektronik, Kommunikationsgeräte, industrielle Automatisierung, intelligente Technologie und erneuerbare Energiesysteme aufgebaut.
Das Unternehmen exportiert derzeit jährlich Millionen von Relais an Kunden in den folgenden Ländern:
●Nordamerika
●Südamerika
●Westeuropa
●Südostasien
●Naher Osten
Unterstützt durch automatisierte Fertigungssysteme und strenge Qualitätskontrollverfahren gewährleistet KEYONG stabile Lieferzeiten, gleichbleibende Produktqualität und zuverlässigen technischen Support für globale Kunden.
1.Ist dieses Relais für den Dauerbetrieb bei 105℃ geeignet?
Ja. Dieses Miniatur-Hochleistungsrelais für hohe Temperaturen von 105 °C wurde speziell für Umgebungen mit erhöhten Temperaturen entwickelt. Die Relaismaterialien, das Kontaktsystem und die interne Struktur sind für einen stabilen Langzeitbetrieb unter hohen thermischen Bedingungen optimiert.
2.Kann KEYONG OEM- und kundenspezifische Relaislösungen anbieten?
Ja. Als professionelle Relaisfabrik und Lieferant in China unterstützt KEYONG OEM- und ODM-Anpassungen entsprechend den Kundenanforderungen, darunter:
Anpassung der Spulenspannung
Anpassung der Terminalstruktur
Kontaktkonfiguration
Individualisierung von Logo und Verpackung
Anwendungsspezifische Relaislösungen
3. In welchen Branchen wird dieses Miniatur-Hochleistungsrelais üblicherweise verwendet?
Das Relais wird häufig in der Automobilelektronik, der industriellen Automatisierung, Haushaltsgeräten, Lade- und Speichersystemen für erneuerbare Energien, Kommunikationsgeräten und intelligenten Steuergeräten eingesetzt.
4.Wie stellt KEYONG die Produktqualität sicher?
KEYONG führt während des gesamten Herstellungsprozesses eine strenge Qualitätskontrolle durch. Die Fabrik arbeitet nach ISO9001-Standards und nutzt automatisierte Montage-, Test- und Inspektionsgeräte, um eine stabile Produktkonsistenz und -zuverlässigkeit aufrechtzuerhalten.
5.Welche Zertifizierungen haben KEYONG-Relais?
KEYONG-Relaisprodukte haben mehrere internationale Zertifizierungen erhalten, darunter UL-, TÜV-, CE-, CQC- und RoHS-Konformitätszertifizierungen.
