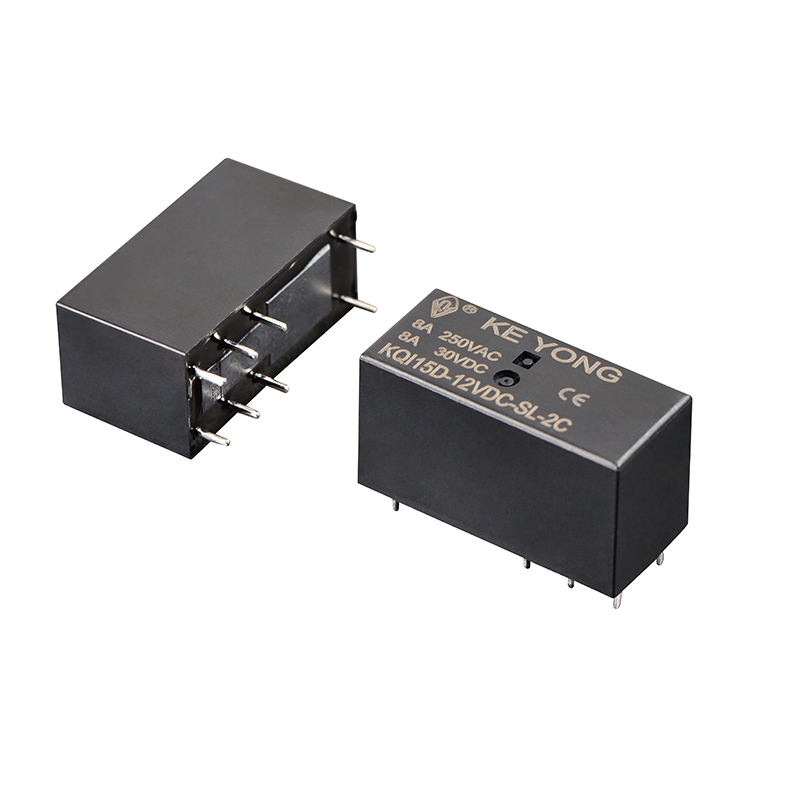

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. präsentiert das KQI15D (115F-2P) Subminiatur-Hochleistungsrelais 8A/250VAC, eine kompakte, auf Leiterplatten montierte Schaltkomponente, die für stabile Leistung in platzbeschränkten elektronischen und industriellen Steuerungssystemen entwickelt wurde. Als professioneller Relaishersteller und -lieferant in China (KEYONG) ist dieses Modell so konzipiert, dass es eine hohe Schaltleistung mit einer ultrakompakten Struktur in Einklang bringt, sodass es für moderne Automatisierungs- und Smart-Device-Anwendungen geeignet ist, bei denen Zuverlässigkeit und Miniaturisierung von entscheidender Bedeutung sind.
Ultrakompakte Höhe von nur 16,2 mm für PCB-Layouts mit hoher Dichte
Nennschaltkapazität von 8 A / 250 VAC für stabile Laststeuerung
Geringer Spulenstromverbrauch für energieeffizientes Systemdesign
Mehrere Schutzstrukturen verfügbar: kunststoffversiegelte, flussmittelfeste und explosionsgeschützte Versionen
Hohe Sicherheitsleistung mit 5 kV Spannungsfestigkeit und 10 mm Kriechstrecke
Optionale Einhaltung der Sicherheitsnorm IEC60335-1 für Haushaltsgeräteanwendungen
Vollautomatische Produktion mit 100 % Online-Elektroprüfung und RoHS-Konformität
Dieses Subminiatur-Hochleistungsrelais 8A/250VAC von KEYONG wird häufig in Smart-Home-Geräten, industriellen Automatisierungssystemen, Instrumentierungsgeräten, Telekommunikationsgeräten und Fernbedienungsmodulen eingesetzt und bietet zuverlässige Schaltleistung in verschiedenen Betriebsumgebungen.
Um globalen Käufern eine klarere Entscheidung zu erleichtern, finden Sie hier einen Vergleich zwischen dem Subminiatur-Hochleistungsrelais 8A/250VAC und anderen gängigen Relaistypen aus der KEYONG-Relaisproduktlinie:
Subminiatur-Relais (8A/250VAC)
●Kleinere Größe
●Geeignet für kompaktes PCB-Design
●Mäßige Tragfähigkeit
Standard-Leistungsrelais
●Größere Größe
●Höhere Belastbarkeit (10A–30A+)
●Wird in industriellen Leistungssteuerungssystemen verwendet
Fazit: Wählen Sie ein Subminiatur-Relais, wenn der Platz auf der Leiterplatte begrenzt und die Last moderat ist.
Subminiatur-Relais
●Leiterplattenmontiert
●Elektronische Steuerungssysteme
●Umgebung mit geringerer mechanischer Beanspruchung
Kfz-Relais
●Ausgelegt für Vibrationen und raue Umgebungen
●Höhere Haltbarkeit unter Motorbedingungen
●Wird in Fahrzeugen und Mobilitätssystemen verwendet
Fazit: Kfz-Relais eignen sich für raue Umgebungen, während Subminiatur-Relais für Leiterplattenelektronik geeignet sind.
Subminiatur-Hochleistungsrelais (8A/250VAC)
●Erledigt das Schalten mittlerer Last
●Geeignet für die Leistungssteuerung
Signalrelais
●Niedriger Strom (Signalpegelumschaltung)
●Wird für Kommunikationsschaltungen verwendet
Fazit: Wenn Ihre Anwendung das Schalten von Lasten umfasst, wählen Sie ein Leistungsrelais anstelle eines Signalrelais.

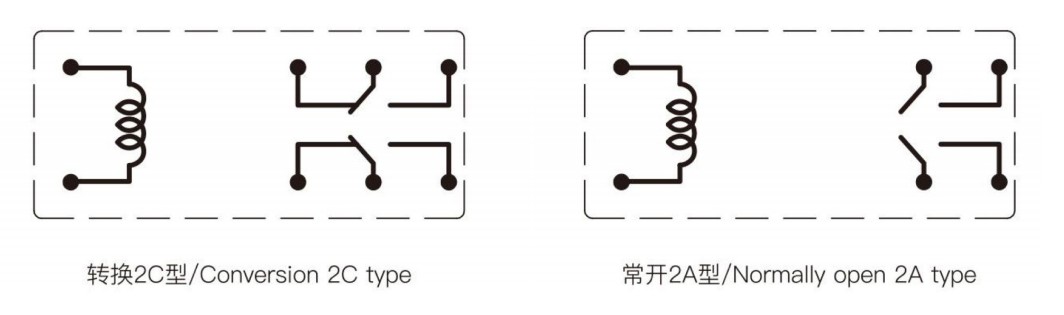

| Kontaktvereinbarung | 2A,2C |
| Kontaktwiderstand | ≤50mΩ |
| Kontaktmaterial | Silberlegierung: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 8A 250VAC/30VDC |
| Maximale Schaltspannung | 440VAC/125VDC |
| Maximaler Schaltstrom | 8A |
| Maximale Schaltleistung | 2000VA |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ps/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 0,4W(L) | |||||||
| Nennspannung (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Spulenwiderstand (Q ± 10 %) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Aufnahmespannung (max.) | ≤80 % (Nennspannung) | |||||||
| Abfallspannung (Min.) | ≥5 % (Nennspannung) | |||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 150 % (Nennspannung) | |||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 1000 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 5000VAC 1min |
|
|
Zwischen Kontaktsätzen | 2500VAC 1min |
|
|
Zwischen offenen Kontakten | 1000VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤15ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤8ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit | 10 Hz ~ 150 Hz | |
| Gewicht | Ca. 15g | |
| Konstruktion | Versiegelt, flussmittelbeständig | |
Das Subminiatur-Hochleistungsrelais 8A/250VAC KEYONG wird häufig eingesetzt in:
●Industrielle Automatisierungssteuerungssysteme
●Haushaltsgeräte wie Klimaanlagen und Küchengeräte
●Kommunikations- und Netzwerkgeräte
●Elektronische Steuermodule für die Automobilindustrie
●Stromversorgung und Steuerkreise
●Intelligente Geräte- und IoT-Steuerungssysteme
Aufgrund seiner stabilen Leistung eignet sich dieses Relais besonders für Hersteller, die einen zuverlässigen Relaislieferanten aus China für eine langfristige OEM-Zusammenarbeit suchen.
Als professionelle Relaisfabrik in China integriert KEYONG Forschung und Entwicklung, Produktion, Tests und Kundendienst in einem System. Mit einer Produktionsfläche von über 12.000 m² und automatisierten Montagelinien gewährleistet das Unternehmen eine hohe Effizienz und eine gleichbleibende Qualitätsproduktion.
KEYONG-Relais sind nach internationalen Standards wie UL, TÜV, CQC, CE und RoHS zertifiziert und gewährleisten so die Einhaltung globaler Märkte. Jedes Produkt wird vor dem Versand einer strengen Prüfung mithilfe automatisierter Test- und Präzisionskalibrierungssysteme unterzogen, um die Zuverlässigkeit zu gewährleisten.
Für globale Käufer, die einen stabilen Relaislieferanten oder -hersteller in China suchen, bietet KEYONG nicht nur Produkte, sondern auch technische Unterstützung und Anwendungsberatung.
KEYONG arbeitet nach den Qualitätsmanagementstandards ISO 9001 und implementiert eine vollständige Prozessqualitätskontrolle von der Rohstoffauswahl bis zur Endkontrolle. Die Subminiatur-Hochleistungsrelaisserie ist getestet auf:
●Elektrische Ausdauer
●Mechanische Haltbarkeit
●Temperaturbeständigkeit
●Isolierleistung
●Sicherheitskonformität unter Lastbedingungen
CE
CQC
RoHS
TÜV
UL
Diese strengen Prozesse gewährleisten eine stabile Leistung in anspruchsvollen Industrieumgebungen.
F1: Wofür wird ein Subminiatur-Hochleistungsrelais verwendet?
Es wird hauptsächlich zum Schalten elektrischer Lasten mittlerer Leistung in kompakten Leiterplattensystemen verwendet, einschließlich industrieller Automatisierung, Haushaltsgeräten und Kommunikationsgeräten.
F2: Kann das KEYONG 8A-Relais induktive Lasten verarbeiten?
Ja, aber induktive Lasten wie Motoren oder Spulen sollten ordnungsgemäß gedrosselt werden, um eine langfristige Zuverlässigkeit zu gewährleisten. Unser Engineering-Team kann Ihnen bei der Auswahl der richtigen Konfiguration behilflich sein.
F3: Was unterscheidet das KEYONG-Relais von anderen chinesischen Herstellern?
KEYONG konzentriert sich auf:
Strenge Qualitätskontrolle nach ISO 9001
Vollautomatische Produktionslinien
UL-, TÜV-, CE- und CQC-zertifizierte Produkte
Stabile Massenproduktionsfähigkeit (80 Millionen+ Jahresproduktion)
Dies gewährleistet eine gleichbleibende Qualität von einem zuverlässigen chinesischen Relaishersteller und -lieferanten.
F4: Wie hoch ist die Lebensdauer dieses Relais?
Unter Nennlastbedingungen bietet das Relais lange mechanische und elektrische Lebenszyklen, die für industrielle und kommerzielle Anwendungen geeignet sind.
F5: Kann ich dieses Relais in Umgebungen mit hohen Temperaturen verwenden?
Ja, aber die Leistung hängt von den Umgebungsbedingungen ab. Für Anwendungen mit extremen Temperaturen kann KEYONG verstärkte oder abgedichtete Relaisversionen empfehlen.
F6: Unterstützt KEYONG OEM- oder kundenspezifische Relaislösungen?
Ja. Als professionelle Relaisfabrik in China bietet KEYONG OEM/ODM-Dienstleistungen an, einschließlich Spulenanpassung, Gehäusedesign und Anpassung elektrischer Parameter.
F7: Wohin wird das KEYONG-Relais hauptsächlich exportiert?
Unsere Relais werden in die ganze Welt exportiert, darunter nach Nordamerika, Europa, in den Nahen Osten und nach Südostasien, und beliefern den Industrie- und Automobilsektor.
Die Auswahl des richtigen Subminiatur-Hochleistungsrelais 8A/250VAC ist entscheidend, um stabile Leistung, Sicherheit und lange Lebensdauer in Ihrer Anwendung zu gewährleisten. Als professioneller Relaishersteller in China – KEYONG – empfehlen wir, vor der Auswahl eines Relais die folgenden Schlüsselparameter zu bewerten:
1. Lastanforderung (Strom und Spannung)
Wenn Ihr Stromkreis mit 8 A / 250 VAC betrieben wird, ist dieses Modell geeignet.
Erwägen Sie bei induktiven Lasten (Motoren, Transformatoren) eine Leistungsreduzierung, um eine längere Lebensdauer zu gewährleisten.
Für höhere Lasten über 8 A ist möglicherweise ein Leistungsrelais oder ein Kfz-Relais besser geeignet.
2. Steuerspannung (Spulenspezifikation)
Stellen Sie sicher, dass die Spulenspannung zu Ihrem PCB- oder Steuerungssystemdesign passt.
Eine falsche Spulenauswahl kann zu instabilem Schalten oder Ausfall führen.
3. Einbauraum (PCB-Design)
Dieses Subminiatur-Relais ist für Leiterplattenlayouts mit hoher Dichte konzipiert.
Ideal für kompakte elektronische Geräte, bei denen der Platz begrenzt ist.
4. Anwendungsumgebung
Standard-Industrieumgebungen: voll geeignet
Umgebungen mit hoher Luftfeuchtigkeit und hohen Temperaturen: Erwägen Sie versiegelte oder verbesserte Schutzversionen
Vibrationsintensive Umgebungen: Möglicherweise sind Relais in Automobilqualität erforderlich
5. Schaltfrequenz
Achten Sie bei Hochfrequenz-Schaltkreisen auf eine ordnungsgemäße Wärmeableitung.
Der technische Support von KEYONG kann bei der Bewertung der Lebenszyklusanforderungen helfen.
