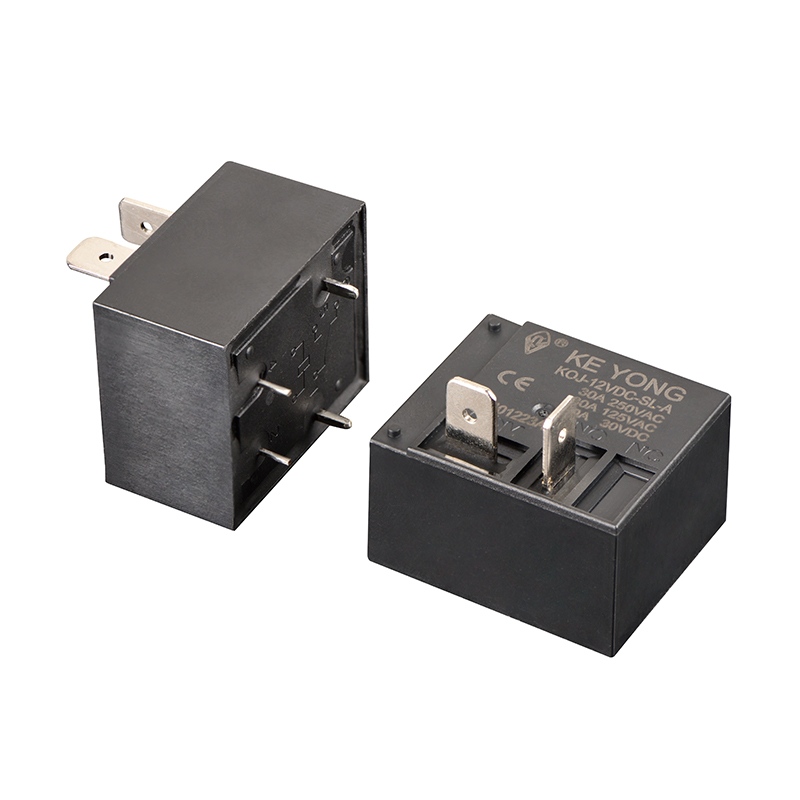

Das neue Energierelais KEYONG KQJ(T93) 50A Miniatur-Hochleistungsrelais für das Solar-Laden von Elektrofahrzeugen wurde speziell für erneuerbare Energiesysteme, Ladestationen für Elektrofahrzeuge, Solarwechselrichter, Batteriemanagementsysteme und industrielle Motorsteuerungen entwickelt. Mit einer hohen Schaltleistung von bis zu 50 A und einer maximalen Schaltleistung von 7500 VA bietet dieses Relais eine stabile und zuverlässige Leistung für anspruchsvolle neue Energieanwendungen.

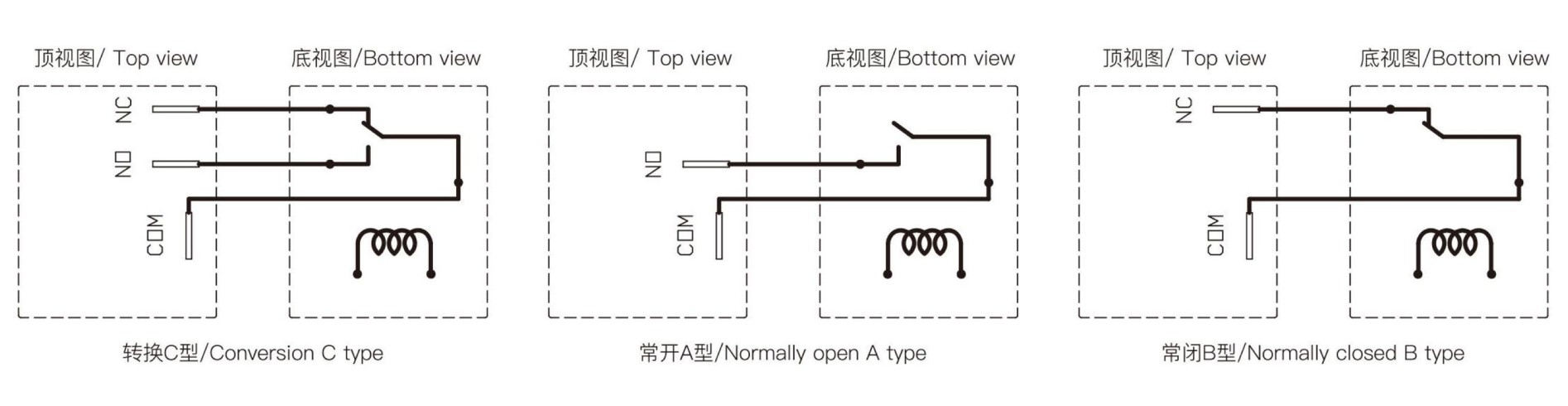

Das Relais besteht aus Kontakten aus Silberlegierung für einen geringen Kontaktwiderstand und eine lange elektrische Lebensdauer und unterstützt 1 Form-A-, 1 Form-B- und 1 Form-C-Kontaktkonfigurationen mit mehreren Spulenspannungsoptionen von 5 VDC bis 48 VDC. Das Relais arbeitet zuverlässig bei Temperaturen von -40℃ bis +105℃ und bietet eine hervorragende Spannungsfestigkeit, hohe mechanische Belastbarkeit und eine optionale abgedichtete oder offene Bauweise für eine flexible Installation.
Das neue 50-A-Miniatur-Hochleistungsrelais für das Solar-Laden von Elektrofahrzeugen wird häufig in Ladegeräten für Elektrofahrzeuge, Photovoltaikanlagen, Energiespeichergeräten und intelligenten Leistungssteuergeräten eingesetzt. Für globale Kunden stehen kostenlose Muster, OEM-Anpassungen, technischer Support und technische Dokumentation zur Verfügung.
Kompaktes Miniaturdesign
Im Vergleich zu herkömmlichen Leistungsrelais spart dieses Miniaturrelais Installationsraum und behält gleichzeitig die Schaltfähigkeit bei hohem Strom bei, was es ideal für kompakte Energiesteuerungssysteme macht.
Zuverlässiges Hochstromschalten
Das Relais liefert eine stabile 50-A-Lastschaltleistung mit niedrigem Kontaktwiderstand und ausgezeichneter Leitfähigkeit und gewährleistet so einen sicheren und effizienten Betrieb beim Laden von Elektrofahrzeugen und bei Solaranwendungen.
Optimiert für neue Energiesysteme
Dieses Relais wurde für Geräte im Bereich der erneuerbaren Energien entwickelt und bietet zuverlässige Leistung in Photovoltaiksystemen, Batteriespeicherlösungen und der Ladeinfrastruktur für Elektrofahrzeuge.
Lange Lebensdauer
Dank hochwertiger Kontaktmaterialien und fortschrittlicher Fertigungstechnologie bietet das Relais eine hervorragende elektrische Lebensdauer und langfristige Zuverlässigkeit im Dauerbetrieb.
| Kontaktvereinbarung | ABC |
| Kontaktwiderstand | ≤100mΩ (1A 6VDC) |
| Kontaktmaterial | Silberlegierung: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 20A/30A/50A 250VAC, 1-1/2HP240VAC, 1HP 120VAC |
| Maximale Schaltspannung | 250VAC |
| Maximaler Schaltstrom | 50A |
| Maximale Schaltleistung | 7500VA |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 0,9W(L) | |||||||
| Nennspannung (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Spulenwiderstand (Ω ± 10 %) | 27.7 | 40 | 90 | 160 | 360 | 640 | 1440 | 2560 |
| Aufnahmespannung (max.) | 75 % (Nennspannung) | |||||||
| Abfallspannung (Min.) | 10 % (Nennspannung) | |||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 130 % (Nennspannung) | |||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 1000 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 2000VAC 1min |
|
|
Zwischen offenen Kontakten | 1500VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤15ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤10ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃/+105℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Gewicht | Ca. 30g | |
| Konstruktion | Versiegelt, flussmittelbeständig | |
Solarwechselrichter, Ladestationen für Elektrofahrzeuge, Batteriespeichersysteme, industrielles Batteriemanagement, USV-Stromversorgungen, Motorkontrollzentren, HLK-Geräte, Landmaschinen und Industrieautomation
1.Für welche Anwendungen ist dieses 50A-Miniaturrelais geeignet?
Dieses Relais ist ideal für Ladestationen für Elektrofahrzeuge, Solarstromanlagen, Batteriemanagementsysteme, Energiespeichergeräte und andere Hochstrom-Gleichstrom-Schaltanwendungen.
2.Kann das Relais kundenspezifische Spulenspannungen unterstützen?
Ja. Je nach Projektanforderungen sind kundenspezifische Spulenspannungen und Kontaktkonfigurationen verfügbar.
3.Ist dieses Relais für raue Umgebungen geeignet?
Ja. Das Relais ist auf hohe Beständigkeit gegen Hitze, Vibration und anspruchsvolle Industrieumgebungen ausgelegt und gewährleistet so eine stabile Langzeitleistung.
4. Bieten Sie OEM- oder ODM-Service an?
Ja. Wir unterstützen OEM- und ODM-Fertigung, einschließlich kundenspezifischer Spezifikationen, Branding- und Verpackungslösungen.
