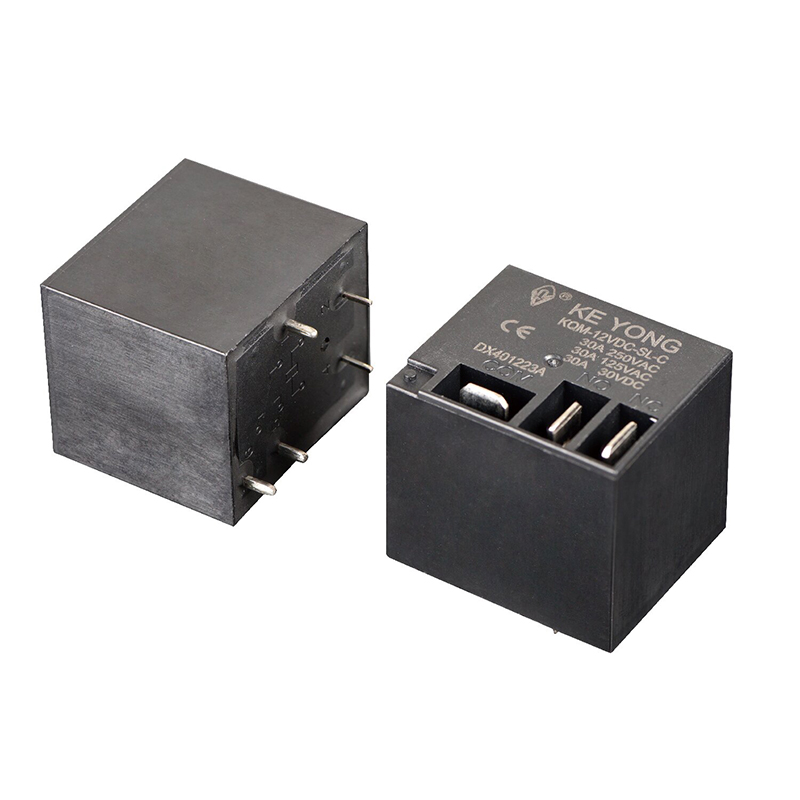

Das Miniatur-Hochleistungsrelais von KEYONG für Schnellanschluss- und Leiterplattenanschlüsse wurde für Hochlast-Schaltanwendungen entwickelt, die kompakte Größe, stabile Leistung und langfristige Zuverlässigkeit erfordern. Dieses Relais wird von KEYONG hergestellt, einem professionellen chinesischen Relaishersteller und einer Fabrik mit mehr als einem Jahrzehnt Produktionserfahrung. Es wurde entwickelt, um die Anforderungen von Geräteherstellern, Integratoren industrieller Steuerungssysteme, Zulieferern von Automobilelektronik und OEM-Geräteherstellern weltweit zu erfüllen.
Als vertrauenswürdiger chinesischer Relaislieferant kombiniert KEYONG automatisierte Präzisionsfertigung, strenges ISO9001-Qualitätsmanagement und internationale Zertifizierungen, um zuverlässige Relaislösungen für globale Beschaffungsprojekte zu liefern. Dieses Miniatur-Hochleistungsrelais bietet die ideale Balance aus kompakter Struktur, hoher Schaltkapazität und flexiblen Anschlussoptionen und eignet sich daher sowohl für Schnellanschluss- als auch für Leiterplattenmontageanwendungen.

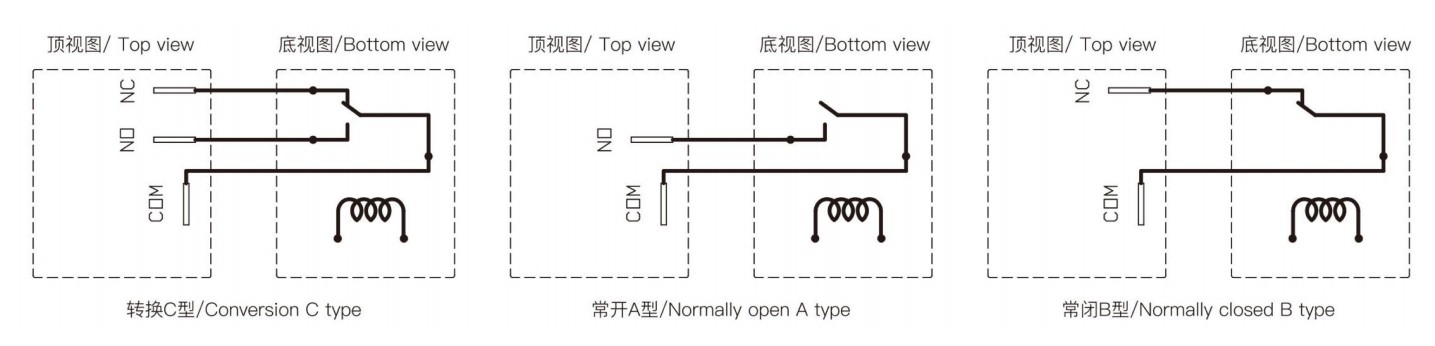

| Kontaktvereinbarung | ABC |
| Kontaktwiderstand | ≤100mΩ (1A 6VDC) |
| Kontaktmaterial | Silberlegierung: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 20A/30A/50A 250VAC, 1-1/2HP240VAC, 1HP 120VAC |
| Maximale Schaltspannung | 250VAC |
| Maximaler Schaltstrom | 50A |
| Maximale Schaltleistung | 7500VA |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 0,9W(L) | |||||||
| Nennspannung (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Spulenwiderstand (Ω ± 10 %) | 27.7 | 40 | 90 | 160 | 360 | 640 | 1440 | 2560 |
| Aufnahmespannung (max.) | 75 % (Nennspannung) | |||||||
| Abfallspannung (Min.) | 10 % (Nennspannung) | |||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 130 % (Nennspannung) | |||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 1000 MQ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 2000VAC 1min |
|
|
Zwischen offenen Kontakten | 1500VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤15ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤10ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃/+105℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Gewicht | Ca. 34g | |
| Konstruktion | Versiegelt, flussmittelbeständig | |
Das Miniatur-Hochleistungsrelais für Schnellanschluss- und Leiterplattenklemmen wird häufig verwendet in:
●Klimaanlagen
●Warmwasserbereiter
●Smart-Home-Steuerungssysteme
●Industrielle Automatisierungsausrüstung
●Kommunikationssteuermodule
●Stromverteilungssysteme
●Sicherheitsüberwachungsgeräte
●Lade- und Energiespeichergeräte
Aufgrund seiner kompakten Stellfläche und flexiblen Installationsmethoden ist es eine ausgezeichnete Wahl für moderne elektronische Baugruppen, die Leiterplattenlayouts mit hoher Dichte erfordern.
1.Ist dieses Relais für Hochstrom-Schaltanwendungen geeignet?
Ja. Das KEYONG Miniatur-Hochleistungsrelais für Schnellanschluss- und Leiterplattenklemmen ist für eine stabile Schaltleistung bei hoher Last bei gleichzeitig kompakten Abmessungen ausgelegt. Es eignet sich für anspruchsvolle Schaltumgebungen wie Gerätesteuerplatinen und Industriemodule.
2.Kann es sowohl die Installation von Leiterplatten als auch von externen Kabeln unterstützen?
Ja. Dieses Relais verfügt über Schnellanschlüsse und Leiterplatten-Anschlusskonfigurationen, die eine flexible Installation für verschiedene Gerätedesigns ermöglichen. Dies reduziert die Redesign-Kosten für OEM-Kunden.
3.Wie stellt KEYONG die Produktkonsistenz sicher?
Als erfahrener chinesischer Relaishersteller nutzt KEYONG automatisierte Wicklungs-, Montage-, Löt-, Parameteranpassungs- und industrielle Bildinspektionssysteme, um eine stabile Produktionsqualität zu gewährleisten. Jede Charge wird vor dem Versand strengen Tests unterzogen.
4.Sind Anpassungsdienste verfügbar?
Ja. Als professioneller Zulieferer und Relaishersteller in China unterstützt KEYONG maßgeschneiderte Spulenspannungen, Anschlussstrukturen, Kontaktmaterialien und Branding-Anforderungen für OEM- und ODM-Projekte.
5.Welche Zertifizierungen hat dieses Relais?
Die Produkte werden gemäß den Qualitätsstandards ISO9001 hergestellt und entsprechen mehreren internationalen Zertifizierungen, darunter UL, TÜV, CQC, CE und RoHS, um die Eignung für internationale Marktanforderungen sicherzustellen.
KEYONG unterstützt:
●OEM-Relaisherstellung
●Kundenspezifische Terminallösungen
●Unterstützung für Beispieltests
●Unterstützung bei der technischen Auswahl
●Schnelle Produktionsplanung
●Globaler Exportdienst
Wenn Sie nach einem zuverlässigen chinesischen Hersteller von Miniatur-Hochleistungsrelais für Schnellanschluss- und Leiterplattenklemmen suchen, bietet KEYONG professionellen technischen Support, stabile Produktionskapazität und reaktionsschnellen Service für eine langfristige Zusammenarbeit.
