Ein 100-A-Automobil-Hochstromrelais ist ein elektromagnetischer Schalter, der einen kleinen Strom (z. B. ein 12/24-V-Steuersignal) verwendet, um das Ein-/Ausschalten des maximalen Stroms von 100 A eines Fahrzeugs zu steuern. Seine Kernfunktion besteht darin, hohen Strom mit niedrigem Strom zu steuern, den Steuerstromkreis zu schützen und ein zuverlässiges Schalten von Hochleistungslasten zu erreichen.
Hohe Stromkapazität: 100 A Schaltfähigkeit für Hochleistungsanwendungen

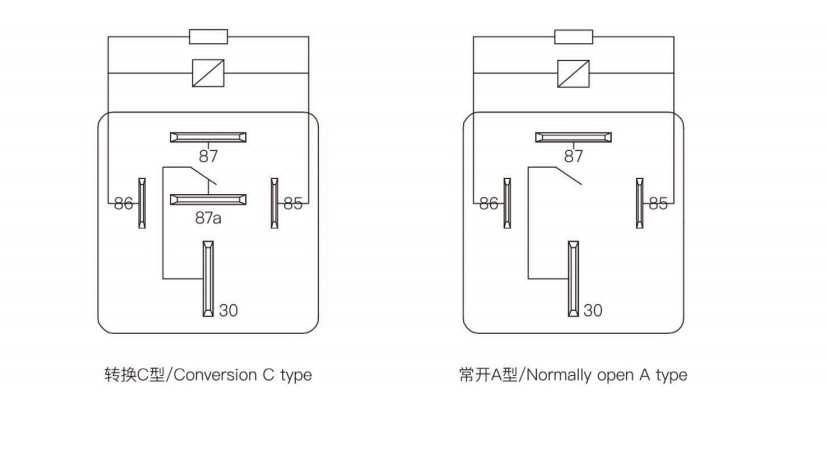

Kontaktmöglichkeiten: 1 Formular A / 1 Formular B / 1 Formular C
Temperaturbereich: -40 °C bis 125 °C für raue Umgebungen
Installationsarten: Plug-in, PCB-Terminal, PC-Pin, Schnellanschluss
Arc Control: Eingebaute Blowout-Magnete für stabiles Schalten
Schutzarten: Staubdichte und kunststoffversiegelte Versionen
Haltbarkeit: Flussmittelfestes Design für längere Lebensdauer
Elektrische Spezifikationen
Spulenspannung: 12 VDC / 24 VDC
Spulenstromverbrauch: 1,6 W / 1,8 W / 2,0 W (Low-Power-Design)
24-V-Version: Kontaktabstand > 0,8 mm für verbesserte Isolierung und Sicherheit
Optionale Konfigurationen
Dioden- oder Widerstandsunterdrückung verfügbar
Optionale Montagehalterung aus Metall für erhöhte Installationsstabilität

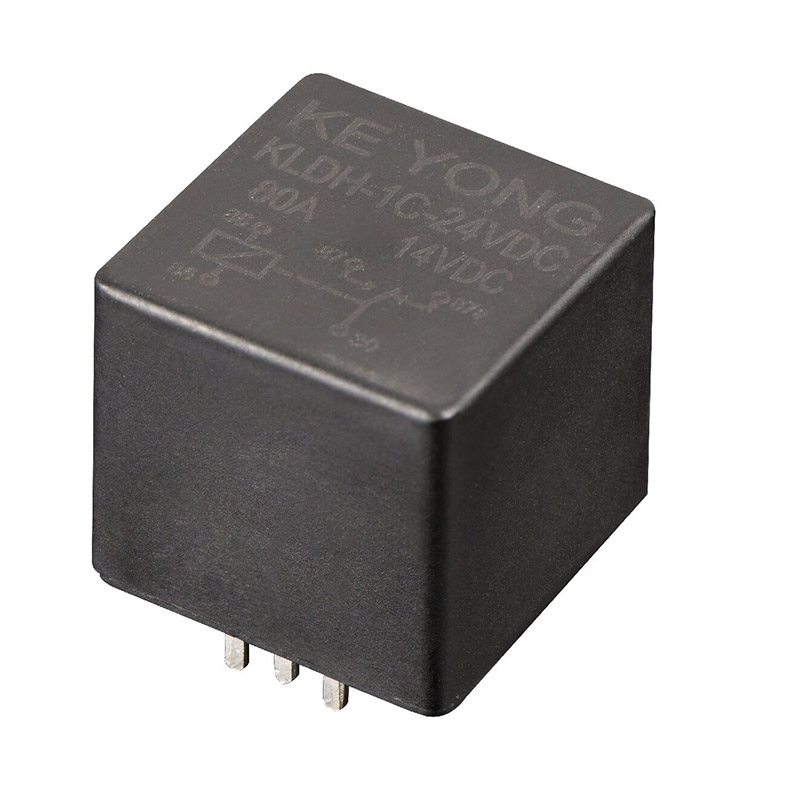

Das 100-A-Automobil-Hochstromrelais KLDH (V7) ist eine kostengünstige und zuverlässige Lösung für die Automobil-Stromverteilung, Motorsteuerung und Schwerlastschaltanwendungen und bietet stabile Leistung und flexible Konfiguration für globale Beschaffungsanforderungen.
| Kontaktvereinbarung | ABC |
| Spannungsabfall (bei 10A) | ≤200mV |
| Kontaktmaterial | Silberlegierung: AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung | 30A/40A/60A 14VDC |
| Maximale Schaltspannung | Siehe „Grenzlastkurve“ |
| Maximaler Schaltstrom | 80A (ohmsch 14 VDC) |
| Min. Kontaktbelastung | 1A 6VDC |
| Elektrische Lebensdauer (Frequenz: 900 Operationen/h) | 1×10⁵ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 1,6 W | 1,8 W | 1,6 W | 1,8 W | 1,8 W | 2,0 W |
| Nennspannung (VDC) | 12 | 12 | 24 | 24 | 24 | 24 |
| Spulenwiderstand (Ω ± 10 %) | 90 | 90 | 360 | 360 | 320 | 320 |
| Parallelwiderstand (Ω) |
|
680 |
|
2700 |
|
2700 |
| Aufnahmespannung (max.) | 65 % (Nennspannung) | |||||
| Abfallspannung (Min.) | 10 % (Nennspannung) | |||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 150 % (Nennspannung) | |||||
| Isolationsniveau | Klasse B/Klasse F | |
| Isolationswiderstand | 100 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Spannungsfestigkeit (zwischen Spule und Kontakten) | 500VAC Minute |
| Spannungsfestigkeit (zwischen offenen Kontakten) | 500VAC Minute | |
| Betriebszeit (bei Nennspannung) | ≤10ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤10ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+125℃ | |
| Vibrationsfestigkeit | 10 Hz ~ 55 Hz 3,0 mm Doppelamplitude | |
| 55Hz~500Hz 100m/s² | ||
| Stoßfestigkeit | 294m/s² | |
| Gewicht | Ca. 40g | |
| Konstruktion | Staubdicht versiegelter Typ | |
Das 100-A-Automobil-Hochstromrelais KLDH (V7) wird häufig verwendet in:
●Stromverteilungssysteme für Kraftfahrzeuge
●Motorsteuergeräte
●Batteriemanagementsysteme
●HVAC-Systeme
●Hochleistungsindustrieausrüstung
●Hochlast-Schaltkreise
1. Aktuelle Handhabungsfähigkeit
100-A-Automobil-Hochstromrelais: Entwickelt für Hochleistungsschaltungen bis zu 100 A, geeignet für Hochlast-Automobil- und Industrieschaltkreise.
Standardrelais: Verarbeitet normalerweise niedrigere Ströme (z. B. 5 A–40 A) und wird für die Signalsteuerung oder leichte Lasten verwendet.
2. Anwendungsbereich
100-A-Hochstromrelais: Wird in der Stromverteilung, Motorsteuerung, Batteriesystemen, HVAC und schweren Industrieanlagen verwendet.
Standardrelais: Wird hauptsächlich in Steuerkreisen mit geringem Stromverbrauch, in Kleingeräten oder bei der Signalumschaltung verwendet.
3. Strukturelles Design
100-A-Relais: Verstärkte interne Struktur mit Lichtbogenunterdrückung (Blasmagnetdesign) für stabiles Hochstromschalten.
Standardrelais: Einfacheres internes Design ohne fortschrittliche Lichtbogenkontrollsysteme.
4. Kontaktdesignoptionen
100-A-Relais: Unterstützt 1 Form A/B/C-Kontaktkonfigurationen für flexibles Hochleistungsschaltungsdesign.
Standardrelais: Normalerweise eingeschränkte Kontaktformen und geringere Lastanpassungsfähigkeit.
5. Schutz und Haltbarkeit
100-A-Relais: Erhältlich in staubdichter, versiegelter und flussmittelfester Ausführung, gebaut für raue Umgebungen (-40 °C bis 125 °C).
Standardrelais: Basisschutz, weniger widerstandsfähig gegen Vibration, Hitze und Verschmutzung.
6. Installationsflexibilität
100-A-Relais: Unterstützt Plug-in-, PCB-, PC-Pin- und Schnellanschlussmontage für die industrielle Integration.
Standardrelais: Weniger Montagemöglichkeiten, hauptsächlich PCB oder Plug-In.
7. Elektrischer Wirkungsgrad
100-A-Relais: Geringer Stromverbrauch der Spule (1,6 W–2,0 W), optimiert für energieeffiziente Systeme.
Standardrelais: Dem Spulendesign mit geringer Leistung wird möglicherweise keine Priorität eingeräumt.
Mit langjähriger Fertigungskompetenz liefert KEYONG zuverlässige Relaislösungen, die für eine langfristige industrielle Leistung ausgelegt sind. Dieses 100-A-Automobilrelais vereint hohe Belastbarkeit, stabile Kontaktleistung und hervorragende Umweltbeständigkeit und ist damit eine vertrauenswürdige Wahl für OEMs und globale Automobilzulieferer.
