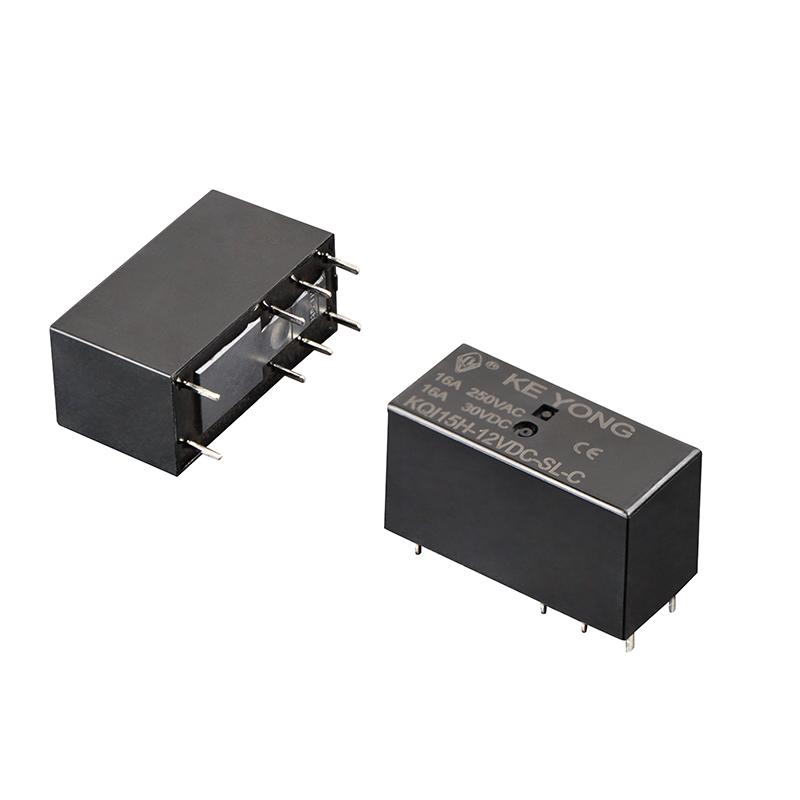

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. liefert das 16-A-20-A-Miniatur-Hochleistungsrelais KQI15H (115FH) mit 5 kV Spannungsfestigkeit, kompakter Größe und 10 mm Kriechstrecke für zuverlässige Schaltleistung bei hoher Last. Es wurde für die Leiterplattenmontage mit hoher Dichte entwickelt und wird häufig in Klimaanlagen, Verkaufsautomaten, Kopiergeräten, ferngesteuerten Fernsehgeräten und anderen elektrischen Geräten im Haushalt oder Gewerbe eingesetzt, die eine stabile und sichere Stromsteuerung erfordern.
Wählen Sie Basierend auf Laststrom
Für Standard-Haushaltsgeräte und Mittellast-Steuerungssysteme reicht in der Regel ein 16-A-Relais aus. Für Geräte mit höherem Anlaufstrom oder kontinuierlichem Schwerlastbetrieb wird für eine verbesserte Stabilität und Haltbarkeit ein 20-A-Relais empfohlen.
Bestätigen Sie die Anforderungen an die Spulenspannung
Unterschiedliche Systeme erfordern unterschiedliche Spulenspannungen wie 5 V, 12 V, 24 V oder 48 V Gleichstrom. Die Auswahl der richtigen Spulenspezifikation trägt dazu bei, einen zuverlässigen Relaisbetrieb sicherzustellen und den Steuerkreis zu schützen.
Berücksichtigen Sie die Installationsumgebung
Bei Anwendungen mit Vibrationen, Temperaturschwankungen oder langen Betriebszyklen ist die Auswahl eines Relais mit stabilen Kontaktmaterialien und starker Isolationsleistung für eine langfristige Zuverlässigkeit wichtig.
Bewerten Sie den Platz und die Struktur der Leiterplatte
Das Miniaturdesign trägt dazu bei, den Platz auf der Leiterplatte zu reduzieren und gleichzeitig die Fähigkeit zum Schalten hoher Ströme beizubehalten, wodurch es für kompakte elektronische Produkte und intelligente Steuermodule geeignet ist.
Hohe Schaltleistung
Das für Lastschaltanwendungen mit 16 A und 20 A ausgelegte Relais sorgt für eine stabile elektrische Leistung unter Dauerbetriebsbedingungen. Es eignet sich für Hochleistungsgeräte, die eine zuverlässige Stromsteuerung und einen dauerhaften Kontaktbetrieb erfordern.
Kompakte Miniaturstruktur
Die Miniatur-PCB-Relaisstruktur trägt zur Optimierung des Installationsraums in elektronischen Geräten bei und sorgt gleichzeitig für eine hervorragende Isolierung und Schaltzuverlässigkeit. Es ist eine ideale Wahl für kompakte elektrische Systeme und intelligente Steuermodule.
Stabile Kontaktleistung
Hochwertige Kontaktmaterialien verbessern die Leitfähigkeit und Lichtbogenfestigkeit, reduzieren den Kontaktverschleiß bei häufigen Schaltvorgängen und tragen zur Verlängerung der Relaislebensdauer bei.
Niedriger Spulenstromverbrauch
Das optimierte Spulendesign reduziert den Energieverbrauch und die Wärmeerzeugung während des Betriebs, unterstützt energieeffiziente elektronische Systeme und verbessert die Gesamtstabilität der Ausrüstung.
Ausgezeichnete elektrische Sicherheit
Das Relais wird unter strengen Qualitätsstandards hergestellt und mit fortschrittlichen Prüfgeräten getestet, um eine zuverlässige Isolationsleistung und Betriebssicherheit in anspruchsvollen Anwendungen zu gewährleisten.

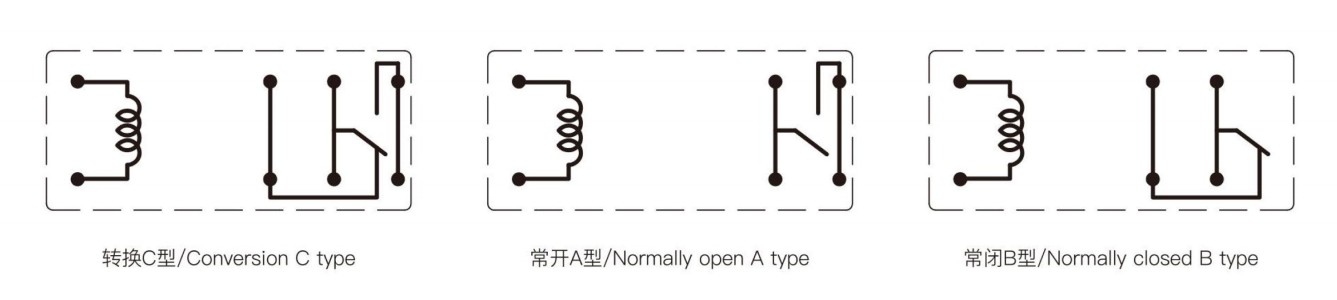

| Kontaktvereinbarung | ABC |
| Kontaktwiderstand | ≤100mΩ |
| Kontaktmaterial | Silberverbündeter:AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 16A 250VAC/16A 30VDC |
| Maximale Schaltspannung | 440VAC/125VDC |
| Maximaler Schaltstrom | 16A |
| Maximale Schaltleistung | 4000VA |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10⁴ops |
| Elektrische Lebensdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 0,4W(L) | |||||||
| Nennspannung (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Spulenwiderstand (Ω ± 10 %) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Aufnahmespannung (max.) | 70 % (Nennspannung) | |||||||
| Abfallspannung (Min.) | 10 % (Nennspannung) | |||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 150 % (Nennspannung) | |||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 1000 MQ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 5000VAC 1min |
|
|
Zwischen offenen Kontakten | 1000VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤15ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤8ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit | 10 Hz ~ 150 Hz | |
| Gewicht | Ca. 15g | |
| Konstruktion | Versiegelt, flussmittelbeständig | |
Das KEYONG 16A 20A Miniatur-Hochleistungsrelais wird häufig in verschiedenen Branchen und elektrischen Steuerungssystemen eingesetzt, darunter:
●Haushaltsgeräte
●Smart-Home-Systeme
●Industrielle Automatisierungsausrüstung
●Kommunikationsgeräte
●Lade- und Speichersysteme für erneuerbare Energien
●Sicherheits- und Überwachungssysteme
●Automobilelektronik
●Intelligente Steuerungssysteme
●Power-Management-Ausrüstung
●PCB-Steuerplatinen
Als erfahrene Relaisfabrik in China arbeitet KEYONG eng mit Kunden aus Nordamerika, Europa, Südostasien, dem Nahen Osten und Südamerika zusammen, um Relaislösungen für verschiedene Industrieumgebungen bereitzustellen.
1.Was ist der Unterschied zwischen einem 16A-Relais und einem 20A-Relais?
Der Hauptunterschied besteht in der Schaltstromkapazität. Ein 20-A-Relais kann höhere Lastströme bewältigen und eignet sich besser für Geräte mit hohen elektrischen Lasten oder hohen Anlaufstromanforderungen.
2.Kann dieses Miniatur-Leistungsrelais für die Leiterplattenmontage verwendet werden?
Ja. Das Relais ist für Anwendungen zur Leiterplattenmontage konzipiert und eignet sich für kompakte elektrische Steuerungssysteme und Automatisierungsgeräte.
3. Unterstützt KEYONG die OEM-Anpassung?
Ja. KEYONG bietet OEM- und kundenspezifische Relaislösungen basierend auf Kundenspezifikationen, einschließlich Spulenspannung, Anschlusskonfiguration und Anwendungsanforderungen.
4.Wie stellt KEYONG die Relaisqualität sicher?
KEYONG befolgt strenge ISO9001-Qualitätsmanagementverfahren und verwendet fortschrittliche automatisierte Produktions- und Prüfgeräte. Alle Produkte werden einer umfassenden Prüfung unterzogen und entsprechen internationalen Zertifizierungsstandards wie UL, TÜV, CE, RoHS und CQC.
Professionelle Relaisfabrik in China
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. wurde 2012 gegründet und hat sich zu einem großen Relaishersteller mit einer jährlichen Produktionskapazität von über 80 Millionen Stück entwickelt. Die Fabrik erstreckt sich über 12.000 Quadratmeter und ist mit mehreren automatisierten Produktions- und Testlinien ausgestattet.
Fortschrittliche Fertigungsausrüstung
KEYONG nutzt intelligente Fertigungssysteme, darunter:
●Automatische Montagemaschinen
●Industrielle Sichtinspektionsmaschinen
●Wickel- und Lötgeräte
●Automatische Prüfmaschinen
●Niet- und Inspektionssysteme
●Ultraschall-Reinigungsgeräte
●Maschinen zur Parametereinstellung
Diese fortschrittlichen Einrichtungen tragen dazu bei, die Produktkonsistenz und Produktionseffizienz für jedes Miniatur-Leistungsrelais sicherzustellen.
Strenges Qualitätskontrollsystem
Bei jedem Herstellungsprozess steht die Produktqualität im Mittelpunkt. Jedes Relais wird vor der Auslieferung einer umfassenden Prüfung und Inspektion unterzogen.
Unsere Produkte entsprechen internationalen Standards und Zertifizierungen, darunter:
●UL-Zertifizierung
●TÜV-Zertifizierung
●CQC-Zertifizierung
●CE-Zertifizierung
●RoHS-Konformität
●ISO9001:2015 Qualitätsmanagementsystem
OEM- und kundenspezifische Relaisunterstützung
Als professioneller Relaislieferant unterstützt KEYONG OEM- und kundenspezifische Relaislösungen gemäß den Kundenanforderungen, darunter:
●Anpassung der Spulenspannung
●Anpassung der Terminalstruktur
●Kabelbaum und Steckdose passend
●Anwendungsbasierte Relaisauswahl
●Technischer Support für die PCB-Integration
