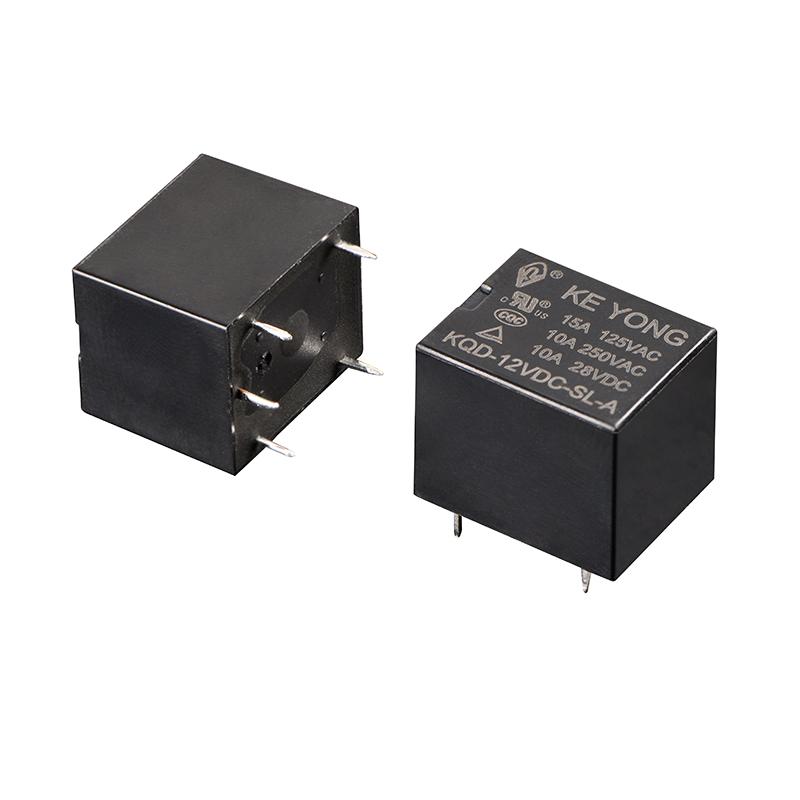

Das kubische 4-PIN-5-PIN-Leistungsrelais KQD (T73) ist für Hochstrom-Schaltanwendungen in der Automobilelektronik, industriellen Steuerungssystemen, Haushaltsgeräten und Energiemanagementgeräten konzipiert. Mit kompakter Größe, stabiler Kontaktleistung, geringem Spulenstromverbrauch und zuverlässiger Schaltfähigkeit bietet dieses Relais eine effiziente und langlebige Lösung für Anwendungen zur Leiterplattenmontage.
| Unsere Staffel | Gewöhnliches Relais |
|---|---|
| Hohe Stromkapazität | Geringerer Schaltstrom |
| Stabiler Kontaktwiderstand | Einfache Oxidation |
| Kompakte kubische Struktur | Größere Größe |
| Lange Lebensdauer | Kürzere Lebensdauer |
| OEM/ODM-Unterstützung | Begrenzte Anpassungsmöglichkeiten |
Hochpräzise automatisierte Fertigung
KEYONG betreibt mehrere fortschrittliche automatisierte Produktionslinien, die ausgestattet sind mit:
●Automatische Wickel- und Lötmaschinen
●Intelligente Montageausrüstung
●Industrielle visuelle Inspektionssysteme
●Präzisionsprüfmaschinen
●Niet- und Parametereinstellmaschinen
●Ultraschall-Reinigungsgeräte
●Eine strenge Produktionskontrolle trägt dazu bei, eine stabile Produktkonsistenz und zuverlässige Chargenqualität sicherzustellen.
Strenges Qualitätsmanagementsystem
Als erfahrene Relaisfabrik in China hält sich KEYONG bei allen Rohmaterialprüfungs-, Produktions-, Test- und Verpackungsprozessen strikt an die ISO9001-Qualitätsmanagementstandards.
Jedes Relais wird vor dem Versand umfassenden Leistungstests unterzogen, um eine stabile elektrische und mechanische Leistung sicherzustellen.
Internationale Zertifizierungen
Die Produkte haben mehrere internationale Zertifizierungen erhalten, darunter:
●UL-Zertifizierung
●TÜV-Zertifizierung
●CE-Zertifizierung
●CQC-Zertifizierung
●RoHS-Konformität
CE
CQC
RoHS
TÜV
UL
Diese Zertifizierungen helfen Kunden dabei, unterschiedliche Marktzugangs- und Sicherheitsanforderungen zu erfüllen.

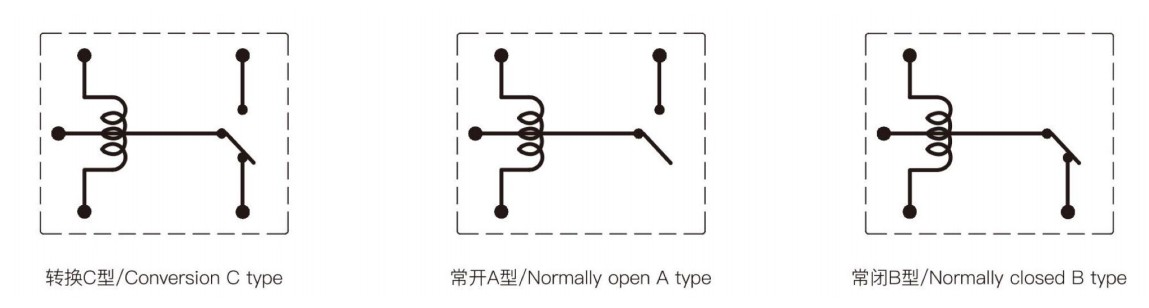

| Kontaktvereinbarung | ABC |
| Kontaktwiderstand | ≤100mΩ (1A 6VDC) |
| Kontaktmaterial | Silberverbündeter:AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 7A/10A/15A 250VAC/28VDC, 15A 125VAC |
| Maximale Schaltspannung | 277VAC/30VDC |
| Maximaler Schaltstrom | 15A |
| Maximale Schaltleistung | 2770VA/300W |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ps |
| Stromverbrauch (W) | 0,36 W (L) | 0,45 W (T) | ||||||||||||||
| Nennspannung (VDC) | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 |
| Spulenwiderstand (Q ± 10 %) | 69.4 | 100 | 225 | 400 | 900 | 1600 | 3600 | 6400 | 55 | 80 | 180 | 320 | 720 | 1280 | 2880 | 5120 |
| Aufnahmespannung (max.) | 75 % (Nennspannung) | |||||||||||||||
| Abfallspannung (Min.) | 10 % (Nennspannung) | |||||||||||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 130 % (Nennspannung) | |||||||||||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 100 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 1500VAC 1min |
|
|
Zwischen offenen Kontakten | 1000VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤10ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤5ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃/+105℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Gewicht | Ca. 9g | |
| Konstruktion | Versiegelt, flussmittelbeständig | |
1.Was ist der Unterschied zwischen 4-poligen und 5-poligen kubischen Leistungsrelais?
Für Standard-Schaltanwendungen mit grundlegenden Steuerfunktionen wird im Allgemeinen ein 4-PIN-Relais verwendet. Ein 5-PIN-Relais umfasst normalerweise einen zusätzlichen Anschluss für Öffner- oder Schaltkreiskonfigurationen und bietet so flexiblere Steuerungsmöglichkeiten.
Die Auswahl hängt vom Schaltungsdesign und den Anwendungsanforderungen ab.
2.Kann dieses Relais in Automobilanwendungen verwendet werden?
Ja. Das kubische 4-PIN-5-PIN-Leistungsrelais von KEYONG wird häufig in elektronischen Automobilsystemen wie Lichtsteuerung, Klimaanlagen, Batteriemanagement und Hilfsstromsteuerung eingesetzt.
Aufgrund seiner stabilen Schaltfähigkeit und Vibrationsfestigkeit eignet es sich für Automobilumgebungen.
3. In welchen Branchen werden üblicherweise kubische Leistungsrelais eingesetzt?
Kubische Leistungsrelais werden häufig verwendet in:
●Automobilelektronik
●Industrielle Automatisierung
●Haushaltsgeräte
●Erneuerbare Energiesysteme
●Sicherheitssysteme
●Kommunikationsgeräte
Sie eignen sich besonders für Geräte, die eine stabile Mittel- und Hochstromschaltung erfordern.
4. Unterstützt KEYONG kundenspezifische Relaislösungen?
Ja. Als professioneller Relaislieferant und -hersteller in China unterstützt KEYONG OEM- und ODM-Dienste basierend auf den technischen Anforderungen und Anwendungsszenarien des Kunden.
5.Wie stellt KEYONG die Produktqualität sicher?
KEYONG führt während des gesamten Herstellungsprozesses eine strenge Qualitätskontrolle durch. Automatisierte Produktionsanlagen, Präzisionsprüfsysteme, ISO9001-Managementstandards und internationale Zertifizierungen tragen dazu bei, eine stabile Produktqualität und zuverlässige Leistung sicherzustellen.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. ist ein professioneller chinesischer Relaishersteller, der sich auf Automobilrelais, Leistungsrelais, Signalrelais, neue Energierelais, Blinkrelais, intermittierende Wischerrelais, Relaissockel und Kabelbaumlösungen spezialisiert hat.
Mit fortschrittlichen Fertigungskapazitäten, starkem technischen Support und umfassender Serviceerfahrung hat sich KEYONG zu einem vertrauenswürdigen Relaislieferanten für inländische und internationale Kunden entwickelt, die zuverlässige Relaisprodukte und eine langfristige Zusammenarbeit suchen.
Wenn Sie nach einem zuverlässigen Hersteller, Lieferanten oder einer Fabrik für kubische Leistungsrelais mit 4 PIN und 5 PIN in China suchen, bietet KEYONG professionelle Lösungen mit stabiler Qualität und effizientem Service.
