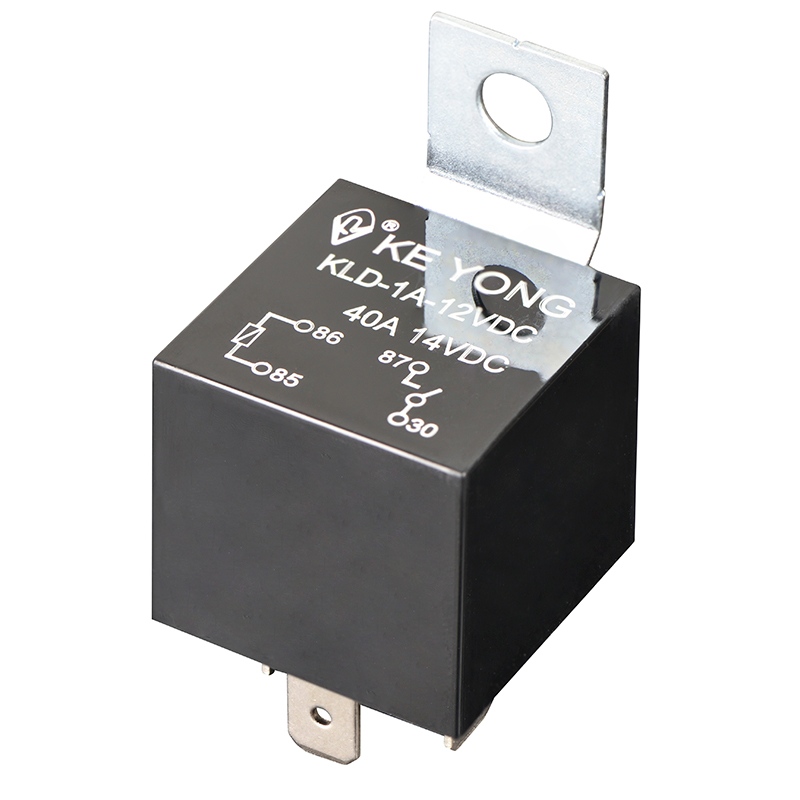

40A 4-PIN-Schaltleistungsrelais für Kraftfahrzeuge, hergestellt von NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. ist ein elektromechanischer Schalter zur Steuerung von Hochstrom-Stromkreisen in Fahrzeugen mithilfe eines Niederstrom-Steuersignals. Es fungiert als „ferngesteuerter Netzschalter“ und ermöglicht den sicheren und effizienten Betrieb von Automobilkomponenten wie Scheinwerfern, Hupen, Kraftstoffpumpen, Lüftern, Klimaanlagen und anderen hochbelasteten Zubehörteilen.
Diese Art von Relais wird häufig in elektrischen Systemen von Kraftfahrzeugen, Industrieanlagen und Fahrzeugmodifikationen für den Nachrüstmarkt eingesetzt, wo zuverlässige Hochstromschaltung ohne Überlastung des Steuerschalters oder der ECU erforderlich ist.
Das Relais nutzt ein kleines elektrisches Signal (Spuleneingang), um einen internen elektromagnetischen Schalter zu aktivieren:
Ein Schwachstromsignal aktiviert die Spule (PIN 85/86 in der Standard-Relaislogik).
Die elektromagnetische Kraft schließt oder öffnet die internen Kontakte
Durch den Lastkreis (PIN 30/87) fließt ein hoher Strom (bis zu 40A)
Dies ermöglicht einem Steuersystem mit geringem Stromverbrauch die sichere Verwaltung von Hochleistungsgeräten ohne direkte Belastung.
1. Laststrombedarf
Wählen Sie ein Relais mit einer Reserve von mindestens 20–30 % über der tatsächlichen Last
Für eine 30-A-Last → wählen Sie aus Sicherheitsgründen ein 40-A-Relais
2. Pin-Konfiguration
4-polig (SPST) → einfachste EIN/AUS-Schaltung
5-polig (SPDT) → Umschalten zwischen zwei Ausgängen
3. Spulenspannung
Gängige Optionen: 12 V DC (Standard-Pkw)
Für einige Anwendungen sind möglicherweise 24 V erforderlich (Nutzfahrzeuge).
4. Umgebungsbedingungen
Temperaturbeständigkeit (-40°C bis 125°C bevorzugt)
Staubdichte oder versiegelte Struktur für den Einsatz im Motorraum
5. Montageart
Steckertyp (Standardsteckdose)
Leiterplattenmontage (elektronische Integration)
Halterungstyp (industrielle Installation)

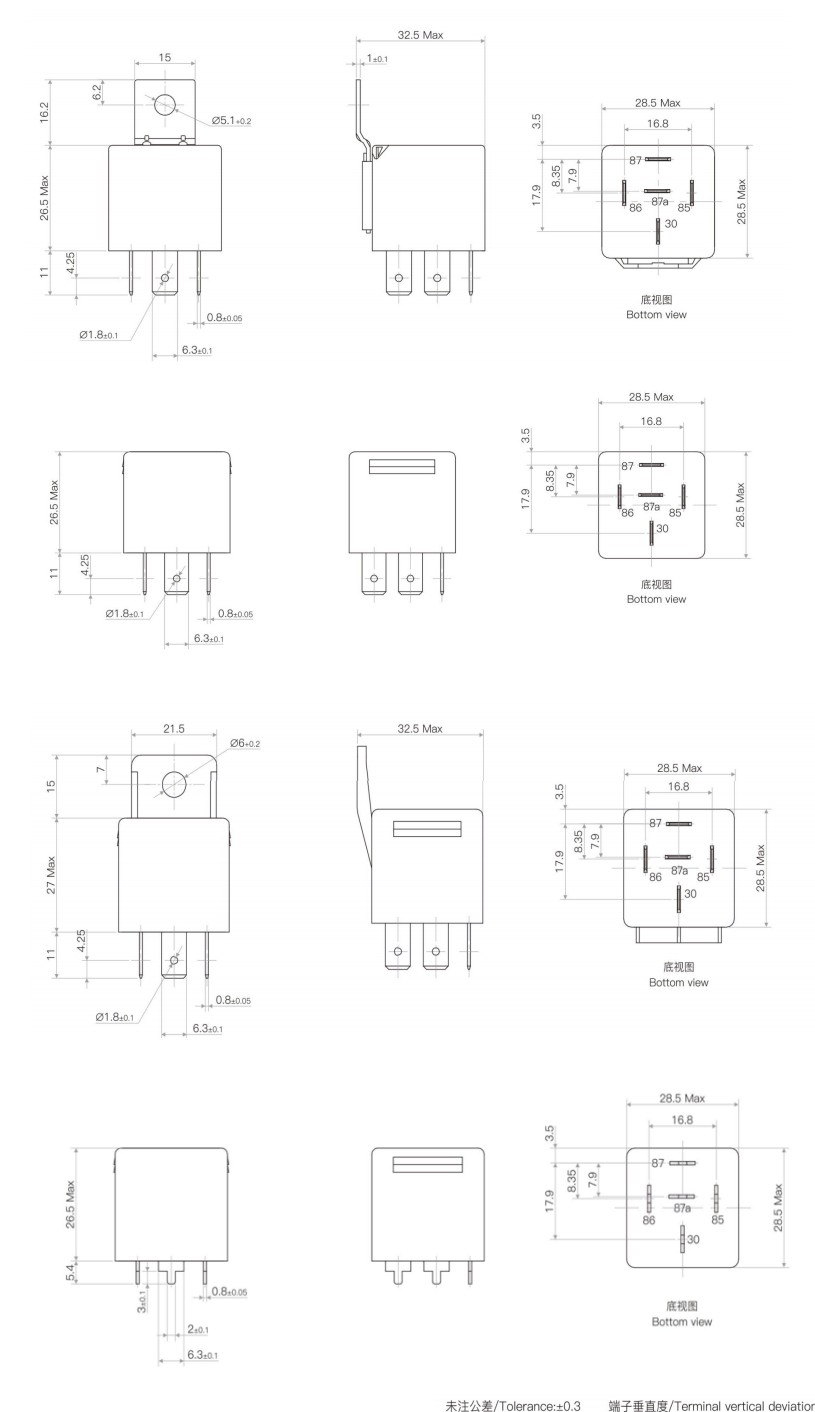

| Kontaktvereinbarung | 1/2A, 1/2B 1/2C |
| Spannungsabfall (bei 10A) | ≤200mV |
| Kontaktmaterial | Silberlegierung: AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung | 30A/40A/60A 14VDC |
| Maximale Schaltspannung | Siehe „Grenzlastkurve“ |
| Maximaler Schaltstrom | 60A (ohmsch 14 VDC) |
| Min. Kontaktbelastung | 1A 6VDC |
| Elektrische Lebensdauer (Frequenz: 900 Operationen/h) | 1×10⁵ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 1,6 W | 1,8 W | 1,6 W | 1,8 W | 1,8 W | 2,0 W |
| Nennspannung (VDC) | 12 | 12 | 24 | 24 | 24 | 24 |
| Spulenwiderstand (Q ± 10 %) | 90 | 90 | 360 | 360 | 320 | 320 |
| Parallelwiderstand (Ω) |
|
680 |
|
2700 |
|
2700 |
| Aufnahmespannung (max.) | 65 % (Nennspannung) | |||||
| Abfallspannung (Min.) | 10 % (Nennspannung) | |||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 150 % (Nennspannung) | |||||
| Isolationsniveau | Klasse B/Klasse F | |
| Isolationswiderstand | 100 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Spannungsfestigkeit (zwischen Spule und Kontakten) | 500VAC Minute |
| Spannungsfestigkeit (zwischen offenen Kontakten) | 500VAC Minute | |
| Betriebszeit (bei Nennspannung) | ≤10ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤10ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+125℃ | |
| Vibrationsfestigkeit | 5 Hz ~ 22,3 Hz, 10 mm, doppelte Amplitude | |
| 22,3 Hz ~ 500 Hz 98 m/s² | ||
| Stoßfestigkeit | 294m/s² | |
| Gewicht | Ca. 36g | |
| Konstruktion | Staubdicht | |
| Besonderheit | Standard-Low-End-Relais | 40A Kfz-Leistungsrelais |
|---|---|---|
| Aktuelle Kapazität | 20–30A | ✔ Bis zu 40A |
| Haltbarkeit | Medium | ✔ Hohe Zyklenfestigkeit |
| Hitzebeständigkeit | Beschränkt | ✔ Großer Temperaturbereich |
| Anwendungsbereich | Grundschaltungen | ✔ Hochleistungs-Automobilsysteme |
| Zuverlässigkeit | Mäßig | ✔ Stabil unter Vibration/Belastung |
Im Vergleich zu generischen kostengünstigen Relais bietet ein hochwertiges 40-A-Automobilrelais eine bessere thermische Stabilität, eine längere elektrische Lebensdauer und eine gleichmäßigere Schaltleistung – insbesondere in Umgebungen mit hoher Last.
1. Hohe Stromkapazität (40 A Nennleistung)
●Unterstützt eine Schaltlast von bis zu 40 Ampere
●Geeignet für schwere Automobilanwendungen
●Stabile Leistung im Dauerbetrieb
2. Kompakte 4-Pin-Struktur
●Einfaches Verdrahtungsdesign
●Einfache Installation und Austausch
●Kompatibel mit Standard-ISO-Relaissockel
3. Zuverlässige Schaltleistung
●Starkes elektromagnetisches Spulendesign
●Niedriger Kontaktwiderstand
●Stabiler Betrieb unter Vibrations- und Straßenbedingungen
4. Breites Anwendungsspektrum
●Automobilbeleuchtungssysteme
●Kühlventilatoren und HVAC-Systeme
●Kraftstoffpumpen und ECU-Steuerkreise
●Modifizierte Fahrzeuge und Aftermarket-Zubehör
5. Kostengünstige Kontrolllösung
●Reduziert die Belastung von Schaltern und Steuermodulen
●Verlängert die Lebensdauer elektrischer Komponenten
●Minimiert die Komplexität der Verkabelung
●Kfz-Scheinwerfersteuerungssysteme
●Horn- und Alarmanlagen
●Elektrische Lüftersteuerung
●Umschalten der Kraftstoffpumpe
●Änderungskabelbäume
●Steuerschaltungen für die industrielle Automatisierung
●Schiffs- und Geländefahrzeugsysteme
F1: Was bedeutet „4 PIN“ bei diesem Relais?
Ein 4-poliges Relais verfügt über zwei Spulenanschlüsse (85/86) und zwei Schaltanschlüsse (30/87), die für eine einfache EIN/AUS-Steuerung verwendet werden.
F2: Kann ein 40-A-Relais ein 30-A-Relais ersetzen?
Ja. Ein 40-A-Relais kann ein 30-A-Relais sicher ersetzen, solange Sockel und Pin-Layout übereinstimmen.
F3: Was passiert, wenn die Last 40 A überschreitet?
Eine Überschreitung des Nennstroms kann zu Überhitzung, Kontaktverschweißung oder Relaisausfall führen. Wählen Sie immer ein Relais mit Sicherheitsspielraum.
F4: Ist es für den Einbau im Motorraum geeignet?
Ja, wenn das Relais für hohe Temperaturen ausgelegt ist (normalerweise -40 °C bis 125 °C) und über einen Staubschutz verfügt.
Das 40-A-4-Pin-Schaltleistungsrelais für Kraftfahrzeuge ist eine wichtige Komponente für die sichere und effiziente Hochstromsteuerung in Automobil- und Industriesystemen. Mit seiner hohen Belastbarkeit, seinem kompakten Design und seiner stabilen Schaltleistung ist es eine ideale Lösung sowohl für OEM-Hersteller als auch für Aftermarket-Anwendungen.
Für Käufer und Ingenieure gewährleistet die Wahl eines zuverlässigen Relais nicht nur Systemstabilität, sondern auch langfristige Sicherheit und reduzierte Wartungskosten.
