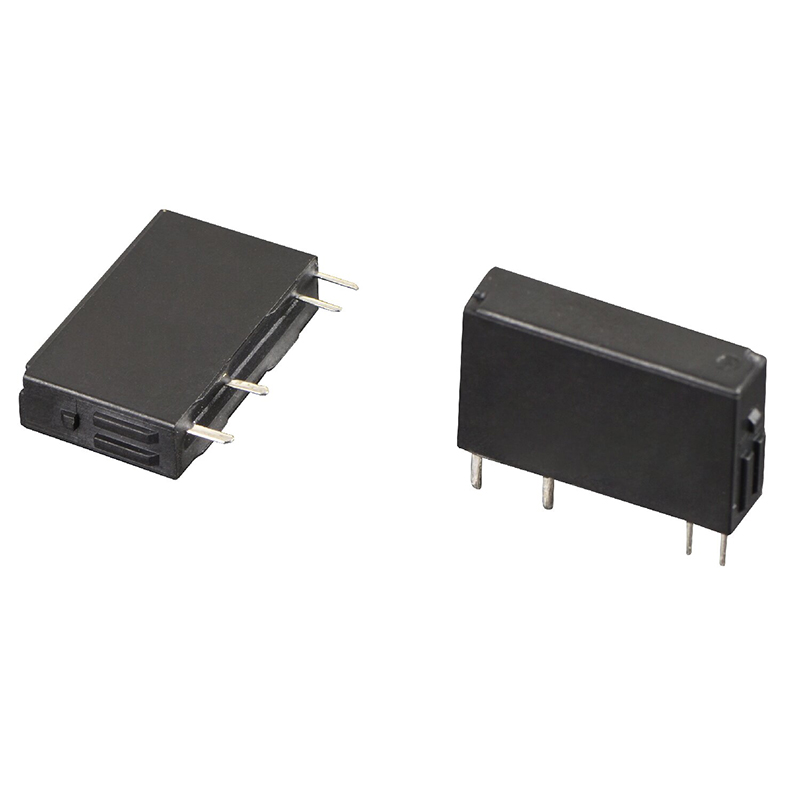

Das extraschlanke PCB-Leistungsrelais von KEYONG wurde für Anwendungen entwickelt, die eine stabile Schaltleistung, eine kompakte Struktur und eine effiziente PCB-Platznutzung erfordern. Mit seinem besonders schlanken Profil und seiner zuverlässigen elektrischen Leistung wird dieses Relais häufig in Haushaltsgeräten, industriellen Automatisierungssystemen, Kommunikationsgeräten, intelligenten Steuermodulen, Automobilelektronik und Anwendungen für erneuerbare Energien eingesetzt.
Als professioneller Hersteller und Lieferant von Relais in China konzentriert sich KEYONG auf die Bereitstellung hochwertiger elektromagnetischer Relaislösungen, die durch fortschrittliche automatisierte Produktionslinien, strenges Qualitätsmanagement und kontinuierliche Produktinnovation unterstützt werden. Das extra schlanke PCB-Leistungsrelais vereint kompakte Größe, zuverlässige Lastschaltfähigkeit und lange Lebensdauer und ist damit die ideale Wahl für moderne elektronische Steuerungssysteme, bei denen Einbauraum und Zuverlässigkeit von entscheidender Bedeutung sind.
●Extra schlanke und flache Struktur für kompakte PCB-Layouts
●Stabile Schaltleistung bei geringem Stromverbrauch
●Hohe Spannungsfestigkeit und zuverlässiger Isolationsschutz
●Geeignet für elektronische Baugruppen mit hoher Dichte
●Lange elektrische und mechanische Lebensdauer
●Hervorragende Beständigkeit gegen Vibrationen und Umwelteinflüsse
●Kompatibel mit der automatisierten Baugruppenproduktion
●Verfügbar für kundenspezifische Spannungs- und Anschlusskonfigurationen
In vielen modernen elektronischen Geräten wird der Platz für den Leiterplatteneinbau immer knapper. Das extraschlanke PCB-Leistungsrelais von KEYONG wurde speziell entwickelt, um Herstellern dabei zu helfen, interne Layouts zu optimieren, ohne Einbußen bei der elektrischen Leistung hinnehmen zu müssen.
Im Vergleich zu herkömmlichen Leistungsrelais ermöglicht die schlanke Struktur:
●Effizientere Leiterplattenanordnung
●Reduzierte Gesamtgröße der Ausrüstung
●Verbessertes Wärmemanagement
●Einfachere Integration in kompakte elektronische Systeme
Dadurch eignet sich das Relais besonders für intelligente Geräte, Kommunikationsgeräte und industrielle Steuerplatinen, die kompakte und stabile Relaislösungen erfordern.

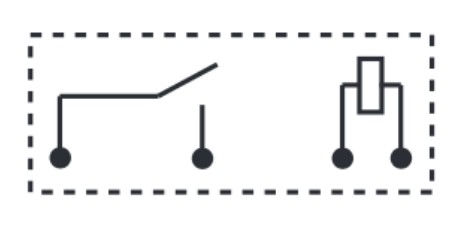

| Kontaktvereinbarung | 1A |
| Kontaktwiderstand | ≤100m (1A6VDC) ≤50m (1A6VDC) |
| Kontaktmaterial | AgSnO₂,AgNi |
| Kontaktbewertung (Res.load) | 5A 250VAC/30VDC |
| Maximale Schaltspannung | 250 VAC/125 VDC (bei 0,3 A) |
| Maximaler Schaltstrom | 5A |
| Maximale Schaltleistung | 1250VA/150W |
| Mindestlast | 5 VDC 10 mA 5 VDC 1 mA |
| Mechanische Ausdauer | 2×10⁷ops |
| Elektrische Ausdauer | 1×10⁵ops (AgNi,3A 250VAC/30VDC,85°C,1s 9s) 5×10⁴ops (AgNi,5A 250VAC/30VDC1s 9s) |
| Nennspannung (VDC) | 5 | 6 | 9 | 12 | 18 | 24 |
| Aktionsspannung (VDC) | ≤3,50 | ≤4,20 | ≤6,30 | ≤8,40 | ≤12,6 | ≤16,8 |
| Freigabespannung (VDC) | ≥0,25 | ≥0,30 | ≥0,45 | ≥0,60 | ≥0,90 | ≥1,20 |
| Maximale Spannung (VDC) | 6.0 | 7.2 | 10.8 | 14.4 | 21.6 | 28.8 |
| Spulenwiderstand(2) | 208x(1±10%) | 300x(1±10%) | 675x(1±10%) | 1200x(1±10%) | 2700x(1±15%) | 3200x(1±15%) |
| Isolationsniveau | B/F | |
| Isolationswiderstand | 100 MΩ (500 VDC) | |
| Dielektrizitätsstärke (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 3000VAC 1min |
|
|
Zwischen offenen Kontakten | 1000VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤10ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤5ms | |
| Luftfeuchtigkeit | 5 % rF ~ 85 % rF | |
| Umgebungstemperatur | -40°C~85℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Gewicht | Ca. 3g | |
| Konstruktion | Versiegelt | |
| Pakettyp | PCB-Abschluss | |
| Überspannung (zwischen Spule und Kontakten) | 6kV (1,2/50us) | |
Haushaltsgeräte
Wird in Klimaanlagen, Waschmaschinen, Warmwasserbereitern, Kaffeemaschinen, Induktionsherden und Smart-Home-Systemen verwendet, die eine zuverlässige Schaltsteuerung erfordern.
Industrielle Automatisierung
Geeignet für SPS-Systeme, Steuermodule, Automatisierungsgeräte, Energiemanagementeinheiten und Industriesteuerungen.
Kommunikationsausrüstung
Bietet eine stabile Signal- und Leistungsumschaltung für Kommunikationsgeräte und Netzwerksteuerungssysteme.
Automobilelektronik
Wird in Kfz-Steuermodulen, Ladesystemen und elektronischen Zusatzgeräten eingesetzt.
Laden und Speichern erneuerbarer Energien
Weit verbreitet in Ladesäulen, Energiespeichersystemen und intelligenten Stromverteilungsgeräten.
Sicherheits- und Überwachungssysteme
Gewährleistet einen stabilen Betrieb in Überwachungsgeräten, Alarmsystemen und intelligenten Sicherheitskontrollgeräten.
Als erfahrener Relaishersteller in China bietet KEYONG flexible OEM- und maßgeschneiderte Relaislösungen entsprechend unterschiedlicher Anwendungsanforderungen.
Zu den Anpassungsdiensten gehören:
●Anpassung der Spulenspannung
●Anpassung der Terminalstruktur
●Kontaktkonfigurationsoptionen
●Spezielle Gehäusematerialien
●Kabelbaum und Steckdose passend
●Verpackungsanpassung
Unser Engineering-Team unterstützt Kunden von der Projektbewertung und Produktauswahl bis hin zur Massenproduktion und der technischen Unterstützung nach dem Verkauf.
Die Wahl des richtigen Extra Slim PCB-Leistungsrelais ist entscheidend für die Gewährleistung eines stabilen Gerätebetriebs, die Verbesserung der Produktlebensdauer und die Optimierung der Platznutzung auf der Leiterplatte. Bei Anwendungen wie Haushaltsgeräten, industrieller Automatisierung, Kommunikationsgeräten, Automobilelektronik und intelligenten Steuerungssystemen wirkt sich die Relaisauswahl direkt auf die Schaltzuverlässigkeit, die Sicherheitsleistung und die Gesamtsystemeffizienz aus.
Bei der Relaisauswahl sollte Folgendes berücksichtigt werden:
●Nennlaststrom
●Spulenspannung
●Installationsraum
●Schaltfrequenz
●Betriebsumgebung
●Erforderliche elektrische Lebensdauer
Die technischen Ingenieure von KEYONG können Sie bei der Relaisauswahl entsprechend Ihren Anwendungsanforderungen unterstützen.
1.Was sind die Vorteile?
Der Hauptvorteil ist das kompakte, flache Design, das dazu beiträgt, Platz auf der Leiterplatte zu sparen und gleichzeitig eine stabile Schaltleistung aufrechtzuerhalten. Es ist ideal für moderne elektronische Produkte, die Miniaturisierung und hohe Integration erfordern.
2.Ist das Relais für industrielle Automatisierungssysteme geeignet?
Ja. Das extraschlanke PCB-Leistungsrelais von KEYONG ist für einen stabilen Betrieb in industriellen Automatisierungs-, intelligenten Steuerungs- und Energiemanagementanwendungen konzipiert.
3.Kann KEYONG OEM-Relaisfertigungsdienstleistungen anbieten?
Ja. Wir unterstützen OEM- und kundenspezifische Relaisproduktion für globale Händler, Gerätehersteller und Kunden der industriellen Automatisierung.
4.Welche Zertifizierungen haben Ihre Relais?
Unsere Relaisprodukte sind nach UL-, TÜV-, CQC-, CE- und RoHS-Standards zertifiziert und werden unter dem Qualitätsmanagementsystem ISO9001 hergestellt.
KEYONG konzentriert sich weiterhin auf die Herstellung von Relais, technologische Innovation und stabile Produktqualität. Durch fortschrittliche automatisierte Produktion, strenge Qualitätskontrolle und reaktionsschnellen Kundenservice bieten wir zuverlässige Relaislösungen für globale Industrien.
Wenn Sie auf der Suche nach einem zuverlässigen Hersteller, Lieferanten oder einer Fabrik für extra schlanke PCB-Leistungsrelais in China sind, ist KEYONG bereit, Ihr Unternehmen mit stabilen Qualitätsprodukten und professionellem Service zu unterstützen.
