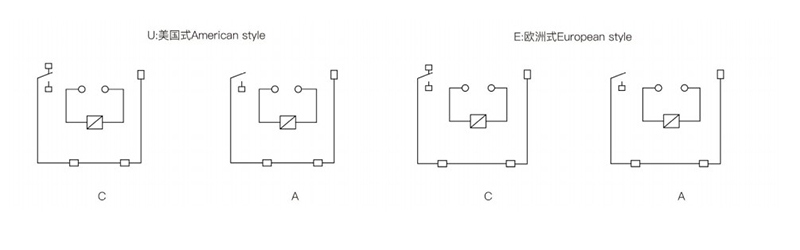

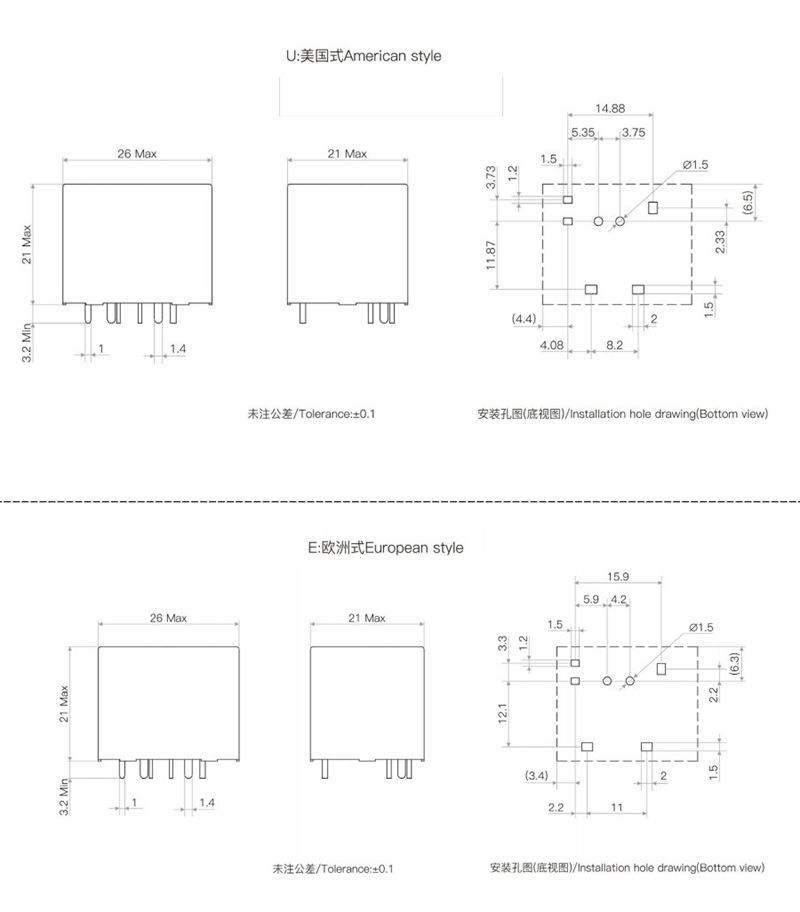

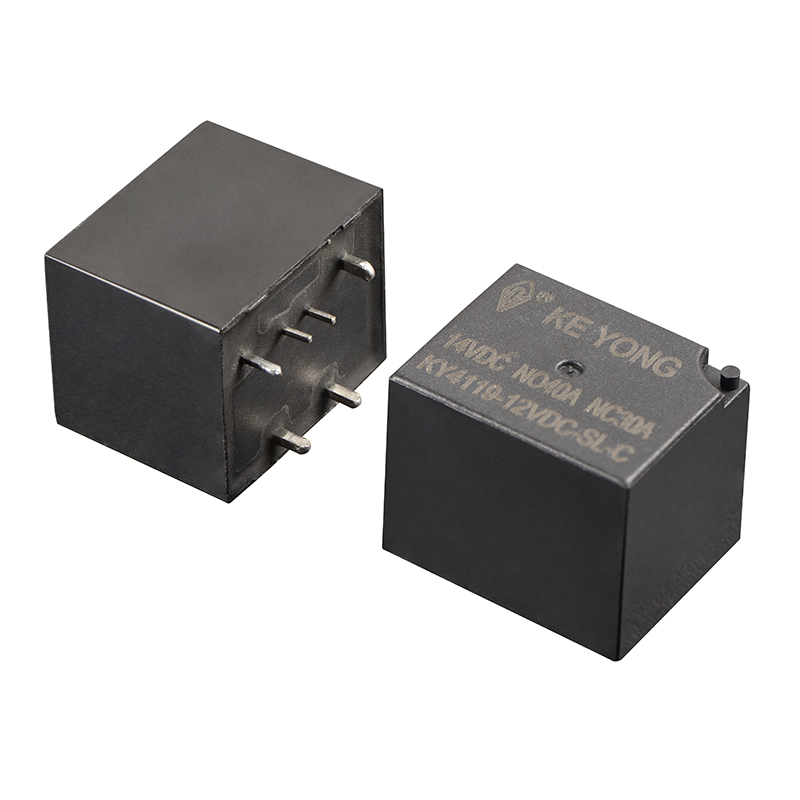

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. bietet das Hochstrom-Kfz-Leiterplattenrelais KY4119 (4120) mit einer Schaltleistung von bis zu 40 A und 1 Form-A- und 1 Form-C-Kontaktkonfiguration an. Dieses Automotive-Leiterplattenrelais ist in versiegelter und offener Ausführung erhältlich und unterstützt sowohl amerikanische als auch europäische Anschlussmaße für eine breite Anwendungskompatibilität. Der KY4119 (4120) wird häufig in Automobilsteuerungssystemen, automatischen Steuerungsgeräten und Industrieanwendungen eingesetzt und bietet zuverlässige Leistung, Kosteneffizienz und stabile Hochstromschaltung für OEM- und Industriekunden.
Hohe Stromschaltleistung
Das für hochbelastete elektrische Steuerungsanwendungen konzipierte Relais bietet eine stabile Schaltleistung mit reduziertem Kontaktwiderstand und verbesserter elektrischer Leitfähigkeit, wodurch es für Automobil-Stromversorgungssysteme und industrielle Steuerungsgeräte geeignet ist.
Kompaktes PCB-Montagedesign
Die PCB-Montagestruktur hilft, Installationsraum zu sparen und vereinfacht gleichzeitig die Montageprozesse für elektronische Module und Steuerungssysteme in der Automobilindustrie.
Zuverlässigkeit auf Automobilniveau
Das aus hochwertigen Materialien und Präzisionskomponenten gefertigte Relais bietet eine hervorragende Beständigkeit gegen Vibrationen, Hitze und raue Betriebsumgebungen, die häufig in Automobilanwendungen vorkommen.
Lange elektrische und mechanische Lebensdauer
Fortschrittliche Kontaktmaterialien und eine optimierte interne Struktur tragen dazu bei, die Lebensdauer zu verlängern und die langfristige Betriebsstabilität zu verbessern.
Mehrere Schutzoptionen
Erhältlich in versiegelter und staubdichter Ausführung, um verschiedene Anwendungsumgebungen zu unterstützen und den Schutz vor Feuchtigkeit und Verunreinigungen zu verbessern.
OEM- und ODM-Anpassungsunterstützung
KEYONG bietet flexible Anpassungsdienste für globale Kunden, darunter:
●Kundenspezifische Spulenspannung
●Kontaktformulare
●Leiterplatten-Anschlusslayouts
●Montage der Halterung
●Wohnstruktur
●Logo- und Verpackungsanpassung
| Kontaktvereinbarung | Klimaanlage |
| Spannungsabfall (bei 10A) | ≤200mV |
| Kontaktmaterial | Silberlegierung: AgSnO₂ In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 30A/40A 14VDC |
| Maximale Schaltspannung | 75 VDC |
| Maximaler Schaltstrom | Machen: 100 A (Ampere, Einschaltstrom) Pause: 60 A (ohmsch) 2500 VA/300 W |
| Elektrische Ausdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18000 Operationen/h) | 1×10⁷ops |
|
|
Standardtyp | Sensibler Typ | |||||||
| Stromverbrauch (W) | 1.9 | 1.6 | 1.6 | 1.2 | 1.2 | 1.2 | |||
| Nennspannung (VDC) | 6 | 12 | 24 | 6 | 12 | 24 | |||
| Spulenwiderstand (Ω ± 10 %) | 19 | 90 | 360 | 30 | 120 | 480 | |||
| Aufnahmespannung (max.) | 60 % (Nennspannung) | 75 % (Nennspannung) | |||||||
| Abfallspannung (Min.) | 10 % (Nennspannung) | ||||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 150 % (Nennspannung) | ||||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 100 MΩ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Spannungsfestigkeit (zwischen Spule und Kontakten) | 500VAC 1/Minute |
|
|
Spannungsfestigkeit (zwischen offenen Kontakten) | 500VAC 1/Minute |
| Betriebszeit (bei Nennspannung) | ≤10ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤10ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+125℃ | |
| Vibrationsfestigkeit | 10~40Hz 1,27mm/Doppelamplitude 40~70Hz 49m/s² | |
|
|
70~100Hz 0,5mm/Doppelamplitude 100~500Hz 98m/s² | |
| Stoßfestigkeit | 98m/s² | |
| Gewicht | Ca. 19g | |
| Konstruktion | Versiegelt/Offen | |
Anmerkung: Alle oben genannten Daten sind Anfangswerte
Dieses Kfz-Leiterplatten-Leistungsrelais wird häufig verwendet in:
●Elektronische Systeme für Kraftfahrzeuge
●EV-Ladesysteme
●Batteriemanagementsysteme (BMS)
●Autobeleuchtungssteuerung
●Kühlventilatorsysteme
●Klimaanlagen
●Stromverteilung im Automobilbereich
●Industrielle Automatisierungsausrüstung
●Stromversorgungssteuerungssysteme
●Intelligente elektrische Geräte
1.Wie hoch ist der maximale Schaltstrom dieses Kfz-Leiterplattenrelais?
Das Relais unterstützt hohe Stromschaltkapazitäten von 30 A bis 100 A, abhängig von verschiedenen Modellen und Konfigurationen.
2.Ist dieses Relais für EV-Systeme geeignet?
Ja. The relay is widely used in EV charging systems, battery management systems, and automotive electronic control applications.
3.Welche Spulenspannungen sind verfügbar?
Zu den Standardspulenspannungen gehören 12 VDC und 24 VDC. Auf Anfrage sind auch kundenspezifische Spannungsoptionen erhältlich.
4.Können Sie Muster zur Verfügung stellen?
Ja. Vor Großbestellungen stehen Muster zum Testen und Bewerten zur Verfügung.
5.Welche Schutzarten gibt es?
Je nach Anwendungsanforderungen sind sowohl versiegelte als auch staubdichte Schutzkonstruktionen erhältlich.
