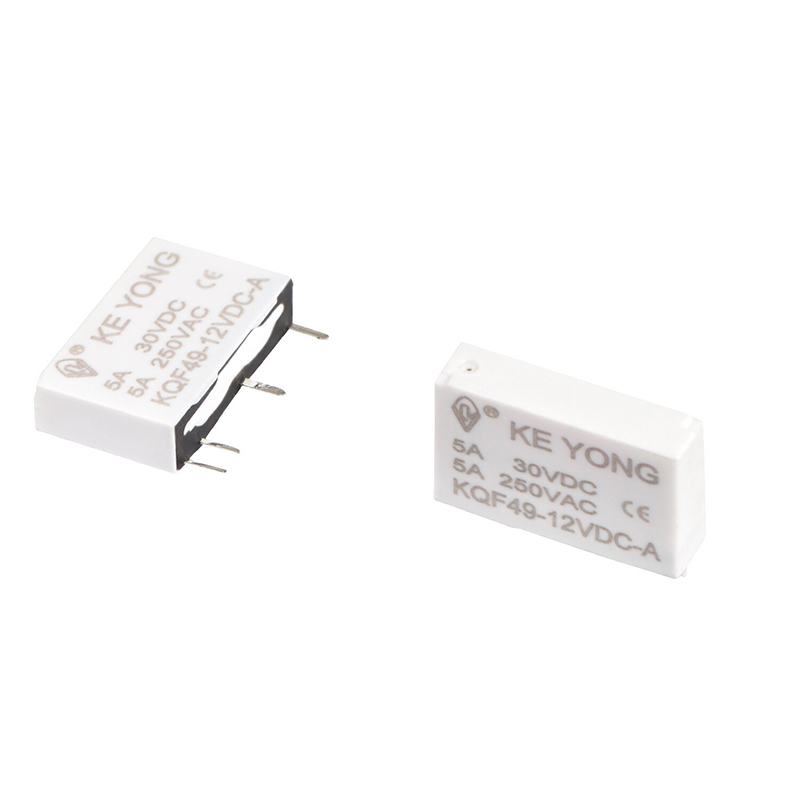

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. liefert das KQF49 (49F) Subminiatur-Leiterplatten-Leistungsrelais 5A mit kompakten Abmessungen, 5A-Schaltfähigkeit, 3kV Spannungsfestigkeit, Klasse-F-Isolierung und niedrigem Spulenstromverbrauch von 0,2W für stabile und energieeffiziente Leistung. Entwickelt für die Leiterplattenmontage und konform mit den Normen IEC 61131-2 und RoHS, wird es häufig in Haushaltsgeräten, Automatisierungssystemen, Telekommunikationsgeräten, Instrumenten und Fernsteuerungsgeräten eingesetzt, die eine zuverlässige elektrische Steuerung und langfristige Betriebsstabilität erfordern.
Stabiles Schalten reduziert das Risiko von Geräteausfällen
In praktischen Anwendungen ist ein Relaisausfall häufig auf eine instabile Kontaktleistung unter kontinuierlichen Schaltbedingungen zurückzuführen. KEYONG verwendet hochwertige Kontaktmaterialien und präzise Montageprozesse, um die Schaltkonsistenz zu verbessern und Lichtbögen während des Betriebs zu reduzieren.
Das hilft Kunden:
●Reduzieren Sie die Ausfallzeiten der Geräte
●Verbesserung der Produktzuverlässigkeit
●Geringere Wartungskosten nach dem Verkauf
●Verlängern Sie die Gesamtlebensdauer elektronischer Systeme
Für Hersteller von Haushaltsgeräten oder intelligenten Steuergeräten ist die Zuverlässigkeit der Relais für die langfristige Marktleistung besonders wichtig.
Kompakte Größe hilft, Platz auf der Leiterplatte zu sparen
Moderne elektronische Produkte entwickeln sich weiterhin hin zu kompakten und integrierten Designs. Übergroße Komponenten erschweren das PCB-Layout und schränken die Optimierung der internen Struktur ein.
Das Subminiatur-Leiterplatten-Leistungsrelais 5A verfügt über eine kompakte, flache Struktur, die für Anwendungen zur Leiterplattenmontage mit hoher Dichte geeignet ist. Es ermöglicht Ingenieuren, das Platinenlayout zu optimieren und gleichzeitig eine stabile elektrische Steuerungsleistung aufrechtzuerhalten.
Dadurch eignet es sich für:
●Intelligente Schalter
●Steuermodule
●Sicherheitsprodukte
●Kommunikationsausrüstung
●Intelligente Haushaltsgeräte
●Kompakte Automatisierungssysteme
Der geringe Stromverbrauch unterstützt ein energieeffizientes Design
Wärmeentwicklung und übermäßiger Stromverbrauch können die Stabilität empfindlicher elektronischer Schaltkreise beeinträchtigen.
Die optimierte Spulenstruktur des KEYONG 5A-Relais trägt dazu bei, den Energieverbrauch während des Betriebs zu senken und gleichzeitig die thermische Stabilität im Inneren des Geräts zu verbessern. Dies ist besonders wertvoll für Produkte, die lange Betriebsstunden oder kontinuierliche Standby-Bedingungen erfordern.
Ja. KEYONG bietet OEM- und maßgeschneiderte Relaislösungen entsprechend unterschiedlicher Kundenanforderungen, darunter:
●Anpassung der Spulenspannung
●Anpassung der Terminalkonfiguration
●Relaissockelanpassung
●Kabelbaumhalterung
●Maßgeschneiderte Kennzeichnung und Verpackung
Dies hilft Kunden, die Produktkompatibilität und die Effizienz der Lieferkette zu verbessern.
| Kontaktvereinbarung | 1A |
| Kontaktwiderstand | ≤100mΩ(1A6VDC) ≤50mΩ(1A 6VDC) |
| Kontaktmaterial | AgSnO₂,AgNi |
| Kontaktbewertung (Res.load) | 5A 250VAC/30VDC |
| Maximale Schaltspannung | 250 VAC/125 VDC (bei 0,3 A) |
| Maximaler Schaltstrom | 5A |
| Maximale Schaltleistung | 1250VA/150W |
| Mindestlast | 5 VDC 10 mA 5 VDC 1 mA |
| Mechanische Ausdauer | 2×10⁷ops |
| Elektrische Ausdauer | 1×10⁵ops (AgNi,3A 250VAC/30VDC,85°C,1s 9s) 5×10⁴ps(AgNi,5A 250VAC/30VDC,1s 9s) |
| Nennspannung (VDC) | 5 | 6 | 9 | 12 | 18 | 24 |
| Aktionsspannung (VDC) | ≤3,50 | ≤4,20 | ≤6,30 | ≤8,40 | ≤12,6 | ≤16,8 |
| Freigabespannung (VDC) | ≥0,25 | ≥0,30 | ≥0,45 | ≥0,60 | ≥0,90 | ≥1,20 |
| Maximale Spannung (VDC) | 6.0 | 7.2 | 10.8 | 14.4 | 21.6 | 28.8 |
| Spulenwiderstand(2) | 208x(1±10%) | 300x(1±10%) | 675x(1±10%) | 1200x(1±10%) | 2700x(1±15%) | 3200x(1±15%) |
| Isolationsniveau | B/F | |
| Isolationswiderstand | 100 MΩ (500 VDC) | |
| Dielektrizitätsstärke (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 3000VAC 1min |
|
|
Zwischen offenen Kontakten | 1000VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤10ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤5ms | |
| Luftfeuchtigkeit | 5 % rF ~ 85 % rF | |
| Umgebungstemperatur | -40°C~85℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Gewicht | Ca. 3g | |
| Konstruktion | Versiegelt | |
| Pakettyp | PCB-Abschluss | |
| Überspannung (zwischen Spule und Kontakten) | 6kV (1,2/50us) | |
Das Subminiatur-Leiterplatten-Leistungsrelais 5A von KEYONG wird häufig in verschiedenen Branchen und elektrischen Systemen eingesetzt, darunter:
●Haushaltsgeräte
●Smart-Home-Systeme
●Sicherheits- und Überwachungsausrüstung
●Kommunikationsgeräte
●Industrielle Automatisierungssteuerung
●Intelligente Leistungsmodule
●PCB-Steuerplatinen
●Büroautomatisierungsgeräte
●Intelligente elektronische Produkte
Als professioneller Relaislieferant arbeitet KEYONG mit Kunden in ganz Nordamerika, Europa, Südostasien und dem Nahen Osten zusammen, um stabile Relaislösungen für unterschiedliche Marktanforderungen bereitzustellen.
1.Warum ein Subminiatur-Leiterplattenrelais anstelle eines Standardrelais wählen?
Subminiatur-Leiterplattenrelais sparen Installationsraum und eignen sich besser für kompakte elektronische Geräte und intelligente Steuerungssysteme, die Leiterplattenlayouts mit hoher Dichte erfordern.
2.Ist das 5A-Relais für Haushaltsgeräte geeignet?
Ja. Es wird häufig in Haushaltsgeräten, intelligenten Schaltern und Steuerungssystemen eingesetzt, die eine stabile Schaltleistung bei niedriger bis mittlerer Leistung erfordern.
3.Wie stellt KEYONG eine gleichbleibende Produktqualität sicher?
KEYONG nutzt automatisierte Produktionslinien, Präzisionsprüfgeräte und strenge ISO9001-Qualitätsmanagementverfahren, um eine stabile Produktkonsistenz aufrechtzuerhalten.
4.Können kundenspezifische Spulenspannungen unterstützt werden?
Ja. Je nach Anwendungsanforderungen stehen verschiedene Spulenspannungsoptionen und kundenspezifische Spezifikationen zur Verfügung.
5. In welche Märkte exportiert KEYONG?
KEYONG exportiert Relaisprodukte nach Nordamerika, Südamerika, Westeuropa, Südostasien und in den Nahen Osten und bedient globale OEM- und Industriekunden.
6.Ist das Relais für den Dauerbetrieb geeignet?
Ja. Das Relais ist für einen stabilen Betrieb in kontinuierlichen Schaltumgebungen ausgelegt, die häufig in intelligenten Geräten, industriellen Steuerungssystemen und Kommunikationsgeräten zu finden sind.
Eine korrekte Lastanpassung und das richtige PCB-Layout können die Lebensdauer und Betriebsstabilität des Relais weiter verbessern.
KEYONG konzentriert sich auf eine langfristige Zusammenarbeit durch zuverlässige Qualität, stabile Produktionskapazität und professionellen technischen Support. Ganz gleich, ob Sie Relais für Haushaltsgeräte, Industrieautomation, intelligente Steuerungssysteme oder Kommunikationsgeräte beschaffen, das Subminiatur-Leiterplatten-Leistungsrelais 5A von KEYONG bietet eine zuverlässige Lösung für moderne elektronische Anwendungen.
