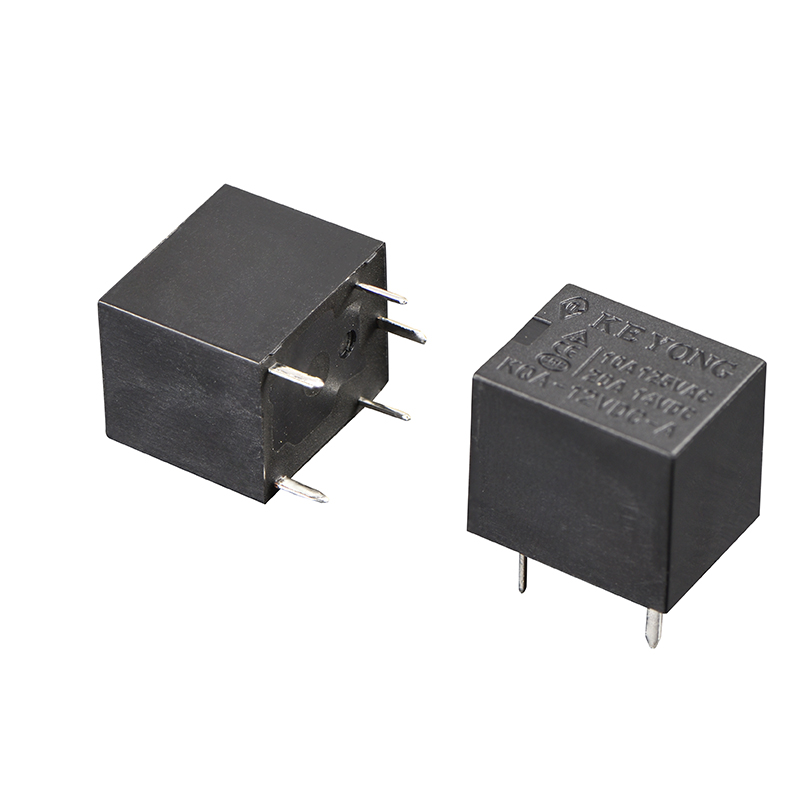

Das Miniatur-Kfz-Leiterplattenrelais KQA(T78) von KEYONG zeichnet sich durch ein kompaktes und leichtes Design für Automobilelektronik- und Leiterplattensteuerungsanwendungen mit begrenztem Installationsraum aus. Dieses Miniatur-Leiterplattenrelais für die Automobilindustrie unterstützt eine hervorragende Belastbarkeit von 35 A für 10 Minuten und 25 A für 1 Stunde und bietet eine stabile Schaltleistung und zuverlässige Hitzebeständigkeit. Als professioneller Hersteller und Lieferant von Relais in China bietet KEYONG langlebige und kostengünstige PCB-Relaislösungen für die Automobilindustrie für OEMs, Händler und Industrieanwendungen.
●Kompaktes PCB-Montagedesign
●Stabile Schaltleistung
●Geringer Stromverbrauch der Spule
●Hohe Zuverlässigkeit und lange Lebensdauer
●Schnelle Reaktionsfähigkeit
●Geeignet für Automobil- und Industrieanwendungen
●Mehrere Kontaktkonfigurationen verfügbar
●Konsistente Qualität bei automatisierter Produktion

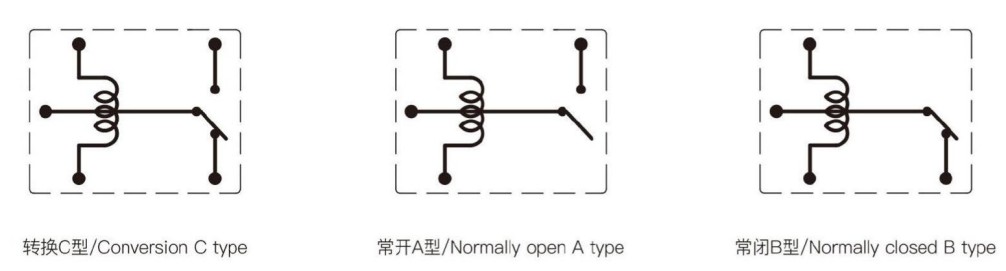

| Kontaktvereinbarung | ABC |
| Kontaktwiderstand | ≤100mΩ (1A 6VDC) |
| Kontaktmaterial | Silberlegierung: AgSnOlIn₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 10A 125VAC,10A/20A 14VDC |
| Maximale Schaltspannung | 220VAC/16VDC |
| Maximaler Schaltstrom | NO:35A,NC:20A |
| Maximale Schaltleistung | 2200VA/320W |
| Elektrische Lebensdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10'ops |
| Isolationsniveau | B/F | |
| Isolationswiderstand | 100 MQ (500 VDC) | |
| Spannungsfestigkeit (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 1500VAC 1min |
|
|
Zwischen offenen Kontakten | 1000VAC 1min |
| Betriebszeit (bei Nennspannung) | ≤10ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤5ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃/+105℃ | |
| Stoßfestigkeit | Funktional | 98m/s² |
|
|
Zerstörerisch | 980m/s² |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Gewicht | Ca. 6g | |
| Konstruktion | Versiegelt, flussmittelbeständig | |
| Stromverbrauch (W) | 0,60 W (L) | 0,80 W (T) | ||||||||||
| Nennspannung (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 05 | 06 | 09 | 12 | 18 | 24 |
| Spulenwiderstand (Ω ± 10 %) | 42 | 60 | 135 | 240 | 540 | 960 | 31.25 | 45 | 101 | 180 | 405 | 720 |
| Aufnahmespannung (max.) | 75 % (Nennspannung) | |||||||||||
| Abfallspannung (Min.) | 10 % (Nennspannung) | |||||||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 130 % (Nennspannung) | |||||||||||
1.Wofür wird ein Miniatur-Leiterplattenrelais für die Automobilindustrie verwendet?
Ein Miniatur-Leiterplattenrelais für die Automobilindustrie wird hauptsächlich zum Schalten und Steuern von Stromkreisen in elektronischen Automobilsystemen verwendet. Es hilft bei der Steuerung höherer Stromlasten durch Schwachstromsignale und wird häufig in Beleuchtungssystemen, Klimaanlagen, Steuermodulen und elektronischem Zubehör eingesetzt.
2.Warum ein PCB-Relais anstelle eines herkömmlichen Relais wählen?
PCB-Relais sind für die direkte Montage auf Leiterplatten konzipiert und tragen dazu bei, die Komplexität der Verkabelung zu reduzieren, die Montageeffizienz zu verbessern und Installationsraum zu sparen. Miniatur-PCB-Relais eignen sich besonders für kompakte elektronische Geräte im Automobilbereich.
3.Wie stellt KEYONG die Relaisqualität sicher?
KEYONG befolgt strikt das Qualitätsmanagementsystem ISO9001 und verwendet während der gesamten Produktion automatisierte Montage- und Prüfgeräte. Die Produkte werden vor der Auslieferung auf elektrische Leistung, Haltbarkeit, Stabilität und Sicherheitskonformität getestet.
4.Welche Branchen bedient KEYONG?
KEYONG-Relais werden häufig in der Automobilelektronik, beim Laden und Speichern erneuerbarer Energien, in der industriellen Automatisierung, in Kommunikationsgeräten, Haushaltsgeräten, intelligenten Technologiesystemen und Sicherheitsanwendungen eingesetzt.
Kompakte Größe für Anwendungen mit begrenztem Platzangebot
Die Miniaturstruktur ermöglicht eine flexible Leiterplatteninstallation in Automobilelektronikmodulen und kompakten Steuerungssystemen. Es wird häufig in Anwendungen eingesetzt, bei denen der Installationsraum begrenzt ist und gleichzeitig eine stabile Schaltleistung erforderlich ist.
Stabile elektrische Leistung
Das Relais ist mit zuverlässigen Kontaktmaterialien und einer optimierten elektromagnetischen Struktur ausgestattet und bietet eine stabile Leitfähigkeit, einen geringen Kontaktwiderstand und eine konsistente Schaltfähigkeit unter Dauerbetriebsbedingungen.
Niedriger Spulenstromverbrauch
Das optimierte Spulendesign trägt dazu bei, den Energieverbrauch zu senken und gleichzeitig eine schnelle Reaktionsgeschwindigkeit und einen stabilen Betrieb beizubehalten, wodurch effiziente elektronische Automobilsysteme unterstützt werden.
Lange mechanische und elektrische Lebensdauer
Das Relais wird mit präzisen automatisierten Montagegeräten und strengen Qualitätskontrollverfahren hergestellt und behält seine stabile Leistung unter Vibrationen, Temperaturschwankungen und häufigen Schaltbedingungen bei.
Professionelle Fertigungsunterstützung
Als erfahrener chinesischer Hersteller von Kfz-Relais bietet KEYONG OEM- und kundenspezifische Relaislösungen entsprechend den Kundenanforderungen, einschließlich Spannungsauswahl, Kontaktanordnung, Anschlusskonfiguration und Unterstützung bei der Anwendungsanpassung.
