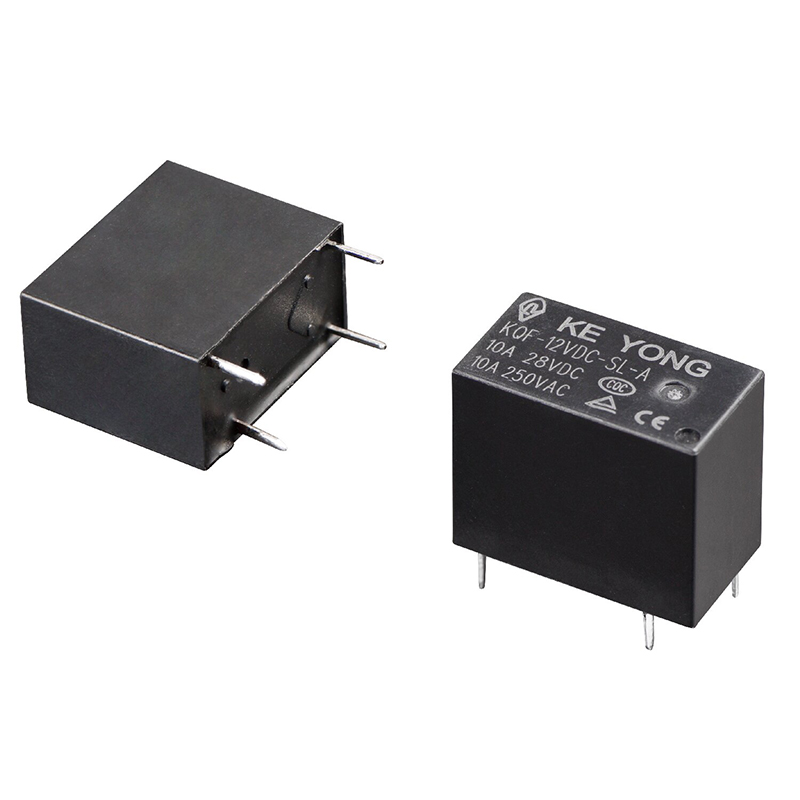

Das KQF (32F) Miniatur-Leiterplattenrelais 5A/250VAC von NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. ist eine kompakte und zuverlässige Relaislösung, die für industrielle Steuerungssysteme, HVAC-Geräte, Smart-Home-Geräte, Sicherheitssysteme, Netzteile und Haushaltsgeräte entwickelt wurde. Mit stabiler Schaltleistung und verstärktem Isolationsdesign eignet es sich für Leiterplattenanwendungen mit hoher Dichte, die langfristige Zuverlässigkeit und elektrische Sicherheit erfordern.
●Unterstützt 5A-, 10A-, 16A- und 20A-Schaltfunktionen

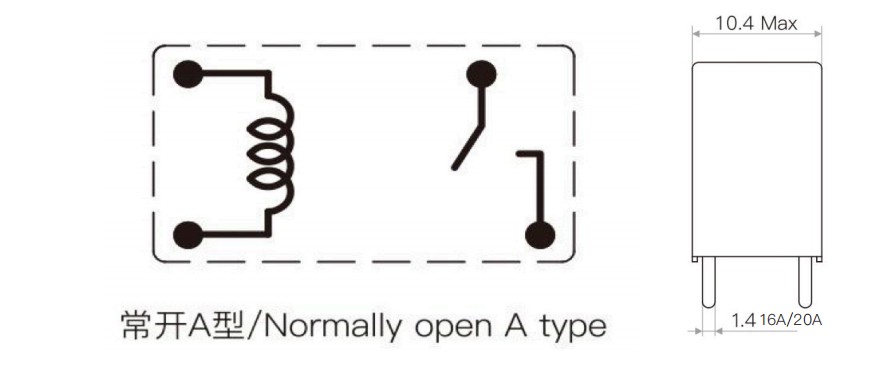

●SPST-NO (1 Form A) Kontaktkonfiguration
●Durchschlagsfestigkeit von 4 kV zwischen Spule und Kontakten für erhöhte Isolationssicherheit
●Optionen mit niedrigem Spulenstromverbrauch: 200 mW und 450 mW

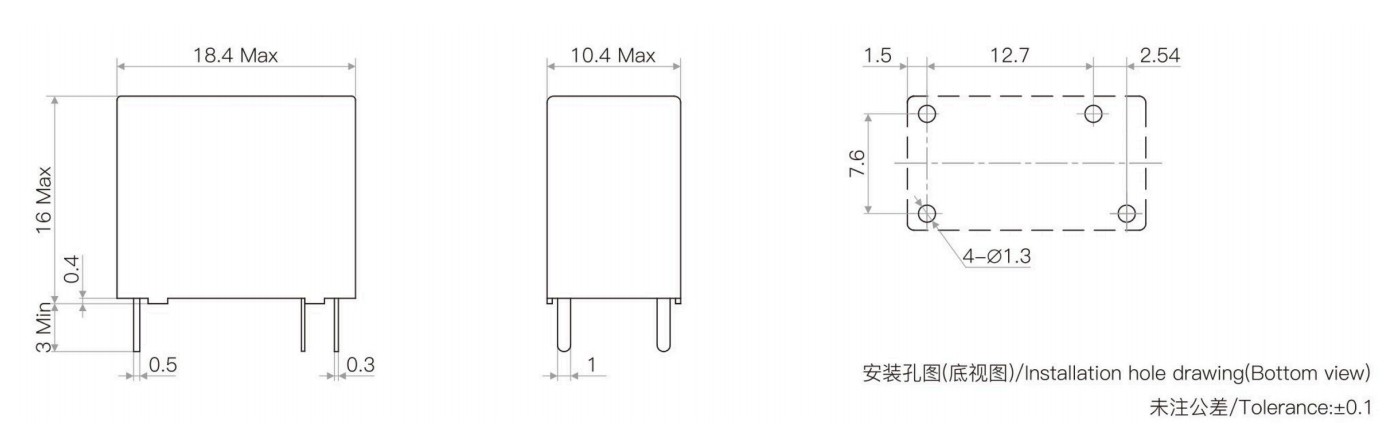

●Kompakte Subminiaturstruktur für platzsparendes PCB-Layout
●Standard-Leiterplattenklemmendesign für einfache Installation und Austausch
●Kunststoffversiegelte und flussmittelbeständige Ausführungen verfügbar
●RoHS-konform für globale Umweltstandards
● Trägt zur Reduzierung der Wärmeerzeugung und des Energieverbrauchs bei
●Geeignet für kompakte elektronische Steuerplatinen
●Stabile Schaltleistung unter kontinuierlichen Arbeitsbedingungen
●Einfache Integration in Automatisierungs- und Gerätesysteme
●Zuverlässiger Betrieb für lange Lebensdauer
| Kontaktvereinbarung | A |
| Kontaktwiderstand | ≤50mQ |
| Kontaktmaterial | Silberlegierung: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Kontaktbewertung (Res.load) | 5A/10A 250VAC, 10A 125VAC/30VDC, 16A 250VAC |
| Maximale Schaltspannung | 250VAC/30VDC |
| Maximaler Schaltstrom | 20A |
| Maximale Schaltleistung | 2500VA/300W |
| Elektrische Ausdauer (Frequenz: 360 Operationen/h) | 1×10⁵ops/1×10⁴ops |
| Mechanische Ausdauer (Frequenz: 18.000 Operationen/h) | 1×10⁷ops |
| Stromverbrauch (W) | 0,45 W (L) | 0,2W(H) | ||||||||||||
| Nennspannung (VDC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| Spulenwiderstand (Ω ± 10 %) | 20 | 55.5 | 80 | 180 | 320 | 720 | 1280 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| Aufnahmespannung (max.) | 75 % (Nennspannung) | |||||||||||||
| Abfallspannung (Min | 5 % (Nennspannung) | |||||||||||||
| Maximal zulässige Übersteuerungsspannung (VDC) | 130 % (Nennspannung) | |||||||||||||
| Isolationsniveau | B/F | |
| Isolationswiderstand | 1000 MΩ (500 VDC) | |
| Dielektrizitätsstärke (Leckstrom 1 mA) | Zwischen Spule und Kontakten | 4000VAC 1min |
| Zwischen offenen Kontakten | 1000VAC 1min | |
| Betriebszeit (bei Nennspannung) | ≤8ms | |
| Abfallzeit (ohne Diode) (bei Nennspannung) | ≤5ms | |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit | |
| Umgebungstemperatur | -40℃~+85℃/+105℃ | |
| Stoßfestigkeit | Funktional | 294m/s² |
| Zerstörerisch | 980m/s² | |
| Vibrationsfestigkeit (doppelte Amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Gewicht | Ca. 4,6 g | |
| Konstruktion | Versiegelt, flussmittelbeständig | |
Das KQF (32F) Miniatur-Leiterplattenrelais 5 A/250 VAC ist für die zuverlässige Schaltsteuerung in kompakten elektronischen Systemen und Leiterplattenanwendungen mit hoher Dichte konzipiert. Mit stabiler elektrischer Leistung, geringem Stromverbrauch und verstärktem Isolationsdesign wird es in verschiedenen Branchen und bei intelligenten Steuergeräten häufig eingesetzt.
Es wird häufig in Smart-Home-Systemen, HVAC-Steuerungen, Haushaltsgeräten, industriellen Automatisierungsgeräten, Sicherheitssystemen, Kommunikationsgeräten und Stromversorgungssteuerplatinen eingesetzt. Aufgrund seiner kompakten Größe und stabilen Schaltleistung eignet es sich für Leiterplattenanwendungen mit begrenztem Platzangebot.
1.Unterstützt das Relais die Leiterplattenmontage mit hoher Dichte?
Ja. Die kompakte Subminiaturstruktur ist für Leiterplattenlayouts mit hoher Dichte konzipiert und trägt dazu bei, Installationsraum in elektronischen Geräten zu sparen und gleichzeitig eine zuverlässige elektrische Leistung aufrechtzuerhalten.
2.Was ist der Vorteil der Spannungsfestigkeit von 4 kV?
Die Spannungsfestigkeit von 4 kV zwischen Spule und Kontakten verbessert die Isolationsleistung und die elektrische Sicherheit. Es trägt dazu bei, das Risiko elektrischer Störungen, Kurzschlüsse und Isolationsausfälle in anspruchsvollen Betriebsumgebungen zu reduzieren.
3.Ist dieses Relais für den langfristigen Dauerbetrieb geeignet?
Ja. Das Relais ist mit stabilen Kontaktmaterialien und einer zuverlässigen internen Struktur ausgestattet, um eine konstante Schaltleistung bei Langzeitbetrieb und häufigen Schaltbedingungen aufrechtzuerhalten.
4.Sind versiegelte Versionen verfügbar?
Ja. Es sind sowohl kunststoffversiegelte als auch flussmittelbeständige Typen erhältlich, um verschiedene PCB-Montage- und Herstellungsprozesse zu unterstützen.
5. Entspricht das Relais internationalen Standards?
Ja. Das Produkt ist RoHS-konform und wird unter strengen Qualitätsmanagementverfahren hergestellt, um internationale Umwelt- und Sicherheitsanforderungen zu erfüllen.
6.Was sollten Kunden vor der Auswahl eines PCB-Relais beachten?
Kunden sollten Folgendes bestätigen:
●Nennlaststrom
●Spulenspannung
●Leiterplatten-Installationsraum
●Schaltfrequenz
●Betriebsumgebung
●Isolierungsanforderungen
Die Wahl der richtigen Relaisspezifikation trägt dazu bei, die Zuverlässigkeit und Lebensdauer der Ausrüstung zu verbessern.
